Unterkonstruktion kontrollieren
Modullatten bei rechtwinkligen Modulfeldern müssen vertikal zum Ortgang bzw.
zum Anschluss an andere Dachbedeckungsmaterialien sein.
Modullattung muss an jedem Kreuzungspunkt mit der Konterlattung mit zwei rost-
freien Holzschrauben 6 x 80 mm befestigt sein.
•
Unterkonstruktion auf Vorgaben der mitgelieferten Pläne prüfen.
•
Masse der Konterlattung prüfen.
•
Masshaltigkeit prüfen.
Toleranz im Sprungabstand ± 4 mm relativ zur untersten oder zur obersten
Modullatte, sowie ± 2 mm zwischen direkt benachbarten Modullatten.
Als Referenz in vertikaler Richtung dient die Oberkante der Modullatten.
•
Anschlüsse zu Ort, First und Traufe erstellt der Spengler oder Dachdecker.
•
Einlaufblech an Traufe wird vor Beginn der Montage der TeraSlate System-
komponenten angebracht.
Lage des Modulfeldes
•
•

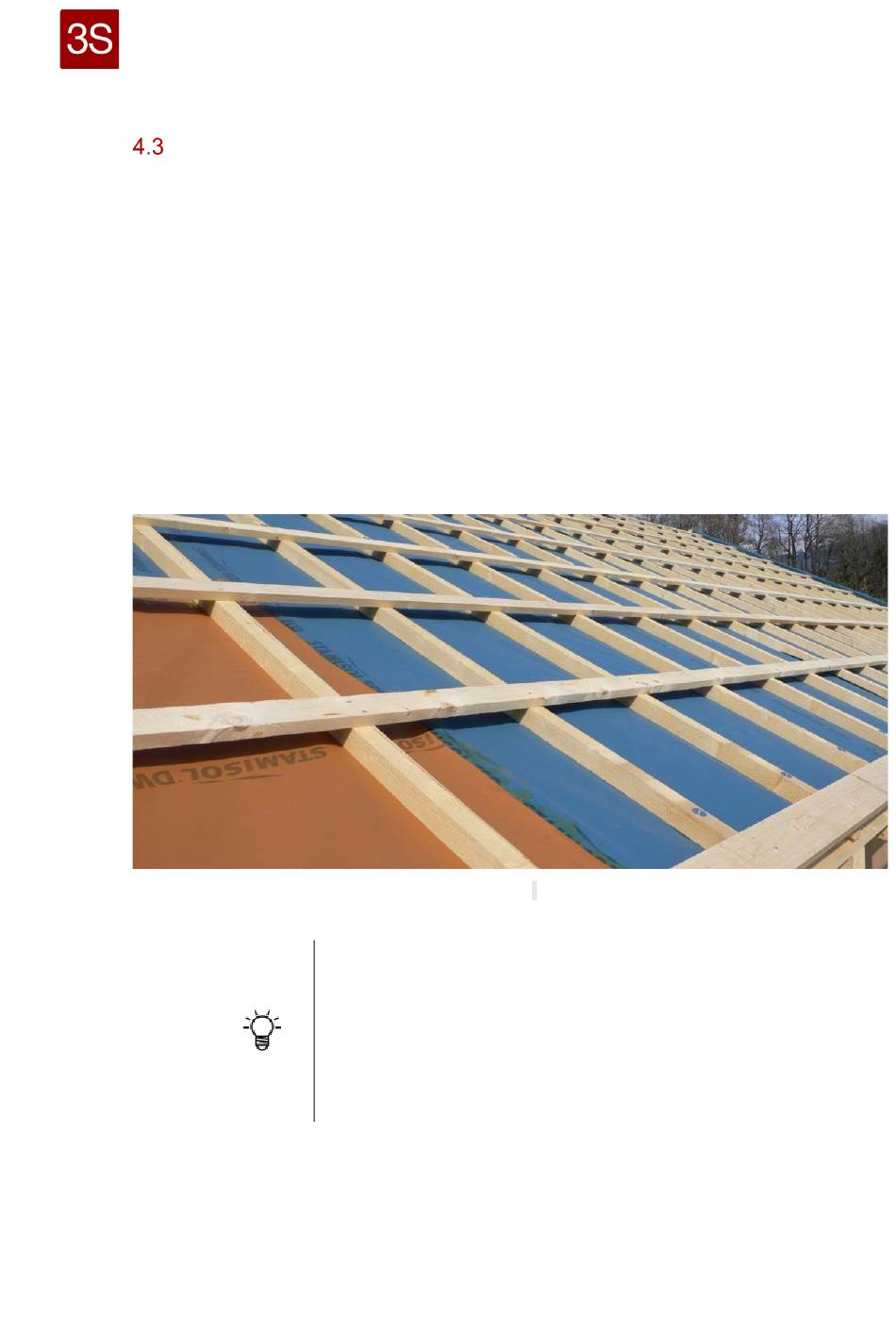

Abbildung
8:
Lattung
Glaskante des untersten Solarmoduls ragt 25 mm über die
Unterkante der untersten Modullatte heraus.
Bei Verwendung des Hakens «3S Haken Black: Modul 6»
deckt das oberste Solarmodul die oberste Modullatte nicht
ab. Von der obersten Glaskante zur Oberkante der Mo-
dullatte sind 75 mm sichtbar.
Montage
Unterkonstruktion kontrollieren
35
