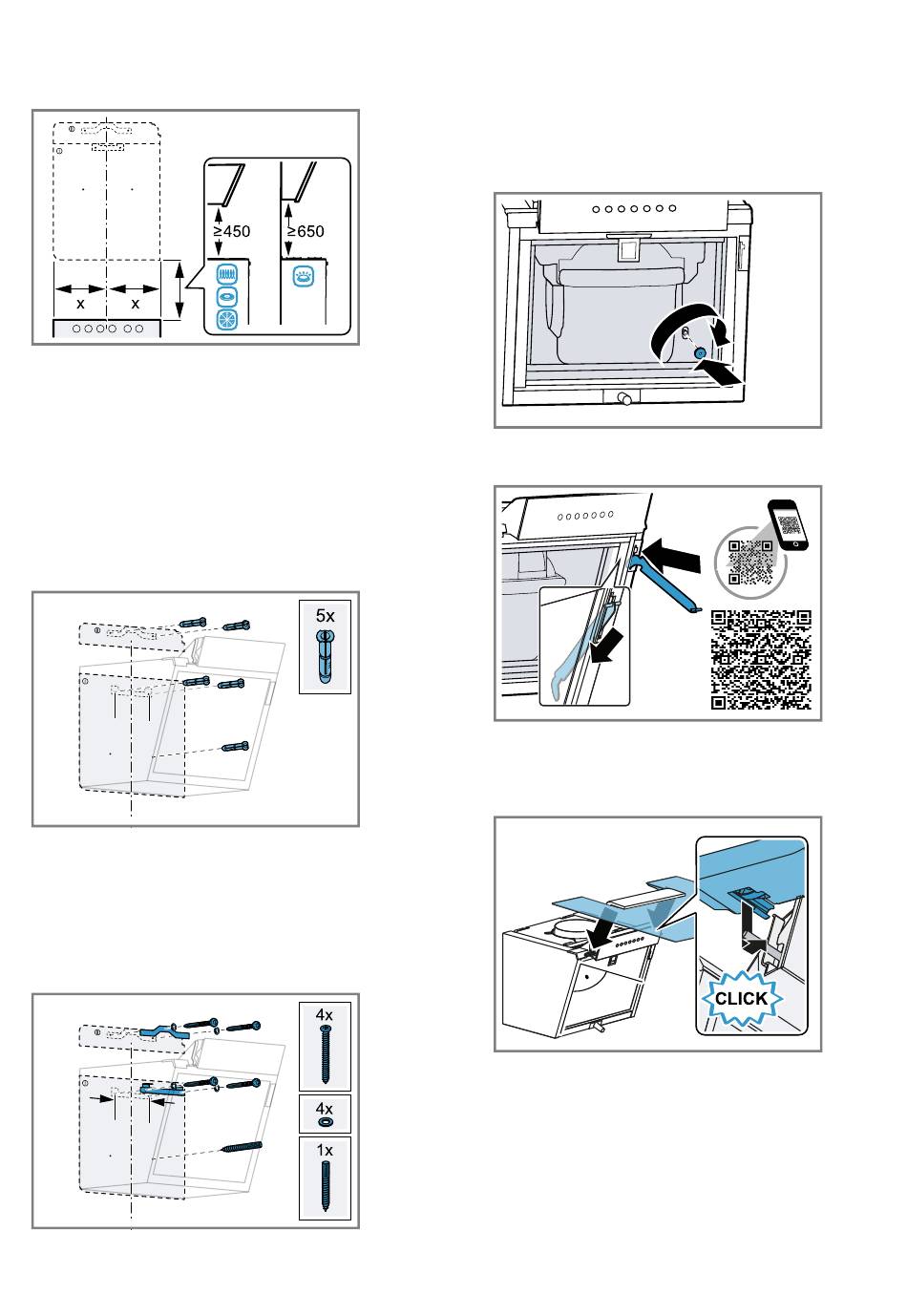

de Montageanleitung
Zur einfacheren Montage, das Verpackungsteil, das
5.
als Schablone dient, an die vorgezeichnete Linie anle-
gen und fixieren.
Die Positionen für die Befestigungsschrauben an-
6.
zeichnen.
Die Position für die Sicherungsschraube bevorzugt
7.
auf der rechten Seite anzeichnen.
Für die Montage mit Kaminverblendung, die Schablo-
8.
ne an der vorgegebenen Schnittlinie trennen.
Den abgetrennten Teil an die gewünschte Position an-
9.
legen.
Die Gesamtlänge der Kaminverblendung beachten.
Die Bohrlochtiefe entsprechend der Schraubenlänge
10.
bohren.
Die Dübel wandbündig einsetzen.
11.
Geräteaufhängung montieren
Die Haltewinkel für die Kaminverblendung festschrau-
1.
ben.
Die Geräteaufhängung für die Dunstabzugshaube
2.
ausrichten und handfest anschrauben.
Mit einer Wasserwaage die Geräteaufhängung waag-
3.
recht ausrichten und festschrauben.
20
Gerät montieren
Die Fettfilter entnehmen.
1.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
Das Gerät aufhängen.
2.
Die Rändelmutter von Hand auf die Sicherungs-
3.
schraube schrauben und handfest anziehen.
Die Glasstütze in die Öffnung einsetzen und bis zum
4.
Anschlag nach unten klappen.
Die Glasscheibe im Winkel von 90° zum Gerät aus-
5.
richten.
Die Glasscheibe in die Öffnung am Gerät einsetzen
6.
und einrasten.
90º
