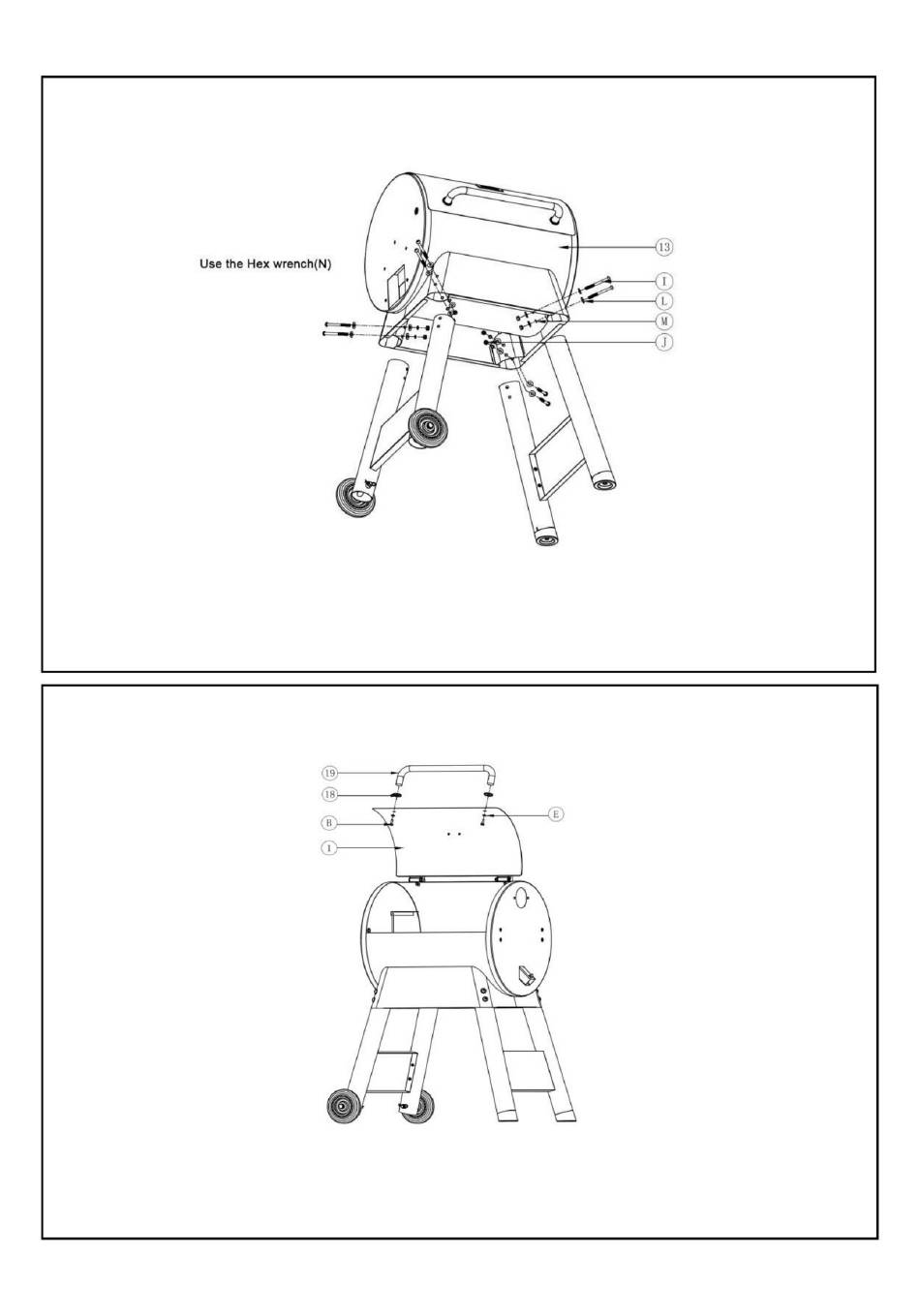

SCHRITT3
3.Heben Sie die Kammer (13) auf den Gehäuserahmen. Richten Sie die Kammer
Löcher mit den Rahmenlöchern und befestigen Sie sie in der gezeigten Reihenfolge
mit Schraube (I), Dichtung (L), Dichtung (M) und Mutter (J).
SCHRITT4
4.Verwenden Sie Schrauben (B) durch Dichtung (E) und Deckel (1) direkt in den Deckel
Griffsockel (18) und Deckelgriff (29) montieren und dann festziehen. Nicht zu fest anziehen.
I: 5/16-18x3,62-8 STK L: Außendurchmesser 0,65 x Innendurchmesser 0,35-16 STK
M:Federscheibe-8 STK. J:5/16-18-8 STK.
B: 1/4-20 x 3/4-2 STK. E: Außendurchmesser 0,75 x Innendurchmesser 0,25-2 STK.
- 10 -
