Achten Sie auf die korrekte Polung!
Verbinden Sie jeweils die Klemmen mit gleicher
Farbe. Ansonsten leidet die Klangqualität. Die
Adern der Lautsprecher-Litze sind durch unterschied-
liche Farben oder Formen markiert.
Teilen Sie die Litze an beiden Enden auf etwa 30 mm und
entfernen Sie jeweils ca. 10 mm der Isolierung. Verdre-
hen Sie die Litze, damit keine Adern herausstehen.
An den Satelliten drücken Sie jeweils den Hebel der An-
schlussklemme 11 und führen das abisolierte Kabelende
in die Öffnung darunter ein. Beim Loslassen des Hebels
ist das Kabel festgeklemmt.
Sofern Sie Bananenstecker verwenden, schrauben Sie
das Kabel am Stecker fest (siehe Anleitung des Bana-
nensteckers) und schieben des Stecker in die Buchse der
Anschlussklemme 6 am Subwoofer.
Falls Sie keine Bananenstecker verwenden, drehen Sie
die Anschlussklemme 6 gegen des Uhrzeigersinn los. Füh-
ren Sie das abisolierte Kabelende in das nun sichtbare
Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu.
Damit ist das Kabel festgeklemmt.
Cinch-Eingang
An die Cinch-Buchsen 4 „AUX IN" können Sie fast
jede Audio-Quelle anschließen, also Computer, MP3-
Player (mit/ohne Dock), Spielkonsole, Fernseher etc. Das
Quellgerät muss nur über einen Ausgang mit Line-Pegel
verfügen. Diese Ausgänge sind entweder als Stereo-
Cinch buchsen oder als 3,5 mm Klinkenbuchse ausgeführt.
Mit einem entsprechenden Verbindungskabel schließen
Sie diese Geräte an die Buchsen 4 „AUX IN" an. Solche
Kabel erhalten Sie in unserem Webshop (www.teufel.de)
im Bereich „Zubehör".

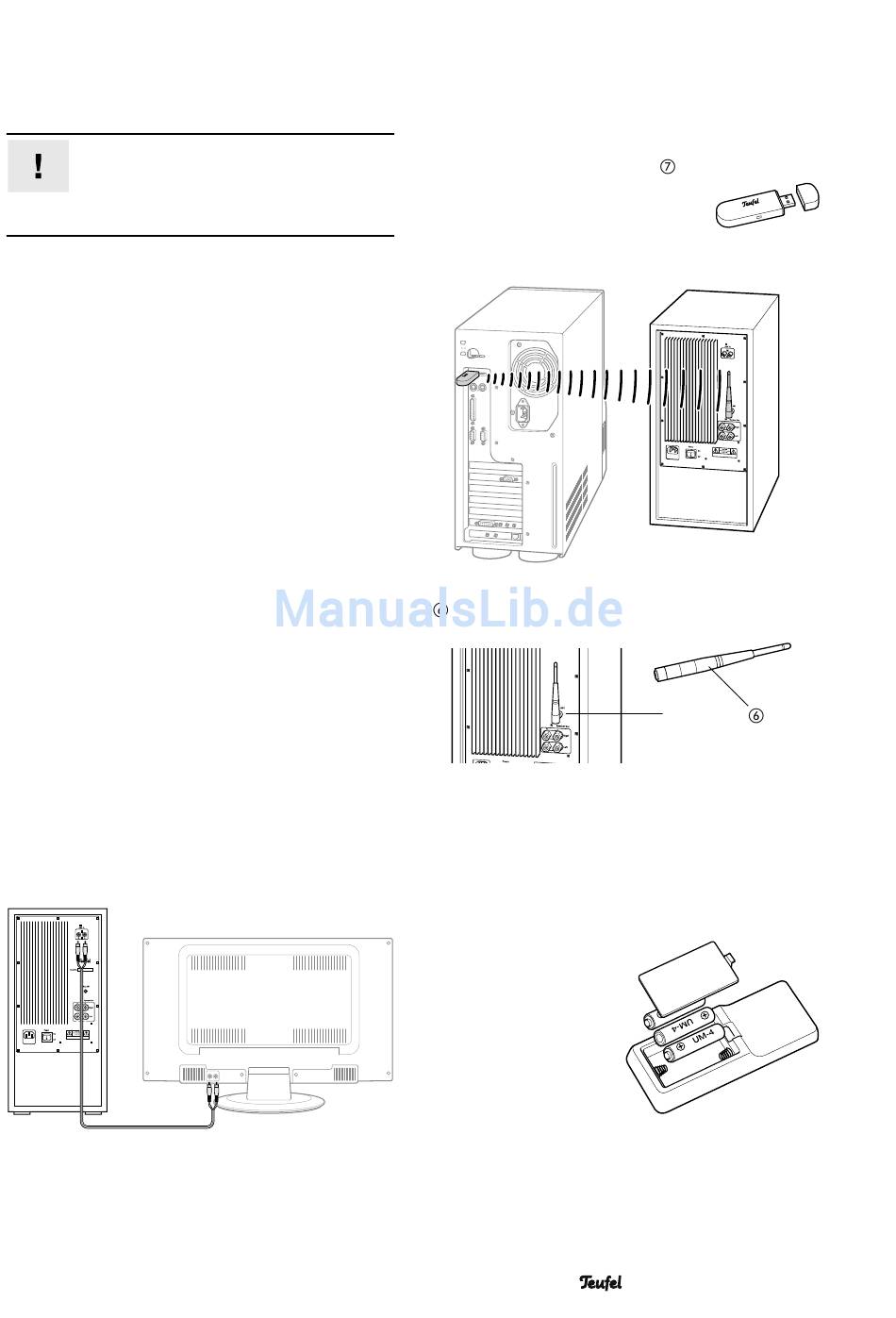

USB-Soundkarte mit Funkübertragung
Die mitgelieferte USB-Soundkarte
installation unter Windows XP, Windows
Vista und Mac OS X betrieben werden.
Die Reichweite der Funkübertragung
beträgt etwa 20 Meter; Wände und Ein-
richtungsgegenstände können die Reichweite verringern.
Zum Betrieb der Soundkarte schrauben Sie die Antenne
auf die Buchse 5 „2.4GHz ANT".
Nach dem Einstecken in einen USB-Anschluss des Com-
puters, steht die Soundkarte als „Wireless Player" in der
Ton-Ausgabesteuerung zur Verfügung.
Batterien einlegen
Die Funk-Fernbedienung e wird durch drei Batterien
vom Typ Micro/AAA mit Energie versorgt, diese werden
mitgeliefert.
Zum Einlegen bzw. Wech-
seln der Batterien drücken
Sie den Hebel des Batterie-
fachs an der Unterseite der
Fernbedienung nach unten,
klappen das Fach auf und
nehmen den Deckel ab.
Entfernen Sie ggf. die alten
Batterien (bitte beachten Sie
die Hinweise auf Seite 12).
Setzen Sie die Batterien gemäß der Abbildung im Batte-
riefach ein.
Setzen Sie den Deckel wieder auf das Fach und drücken
Sie ihn zu.
kann ohne Treiber-
5
• Concept C 300 WL
9
