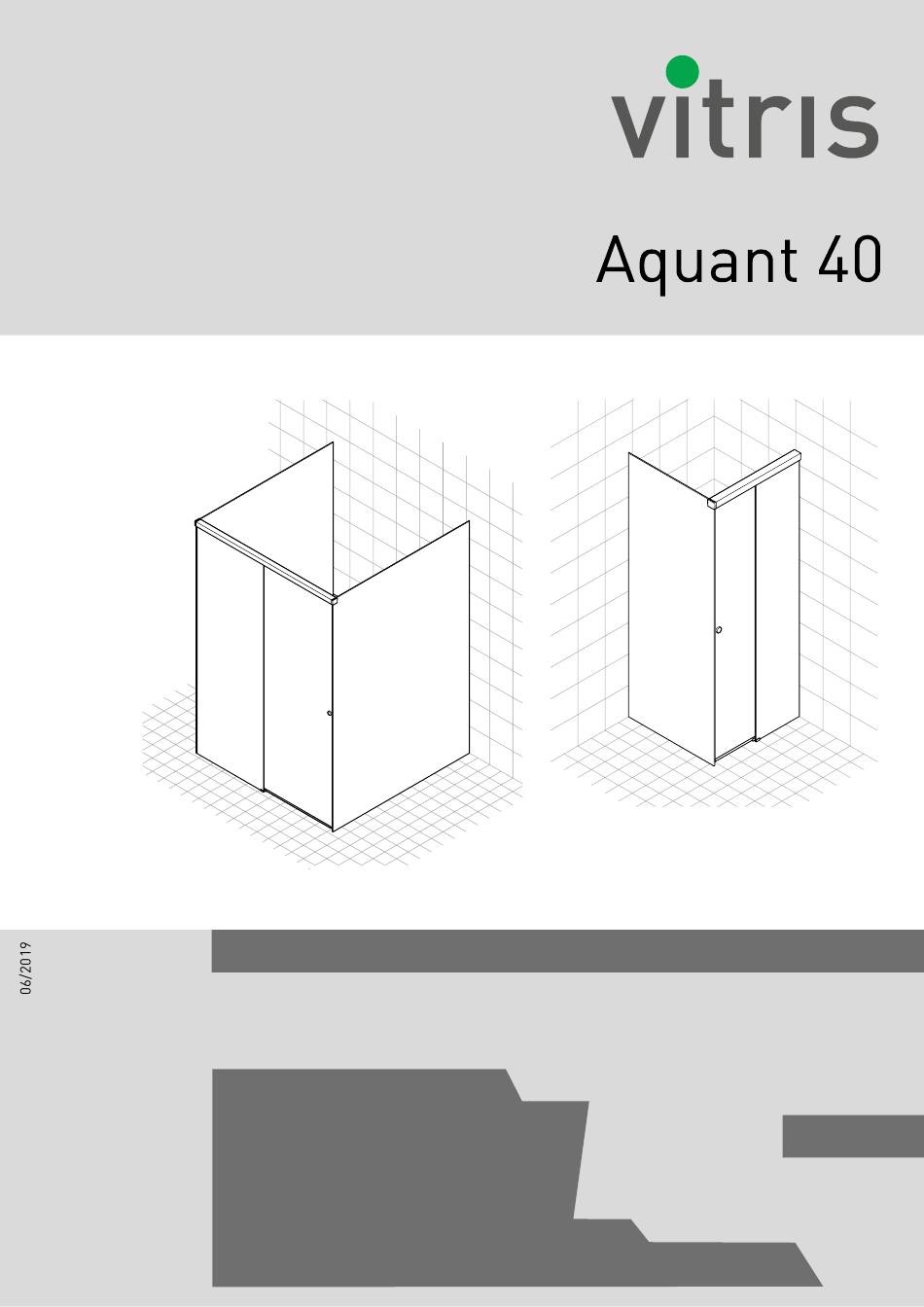

vitris Aquant 40 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Aquant 40:
- Montageanleitung (20 Seiten) ,
- Montageanleitung (24 Seiten)
Werbung
Quicklinks
Montageanleitung / Installation instructions / Notice de montage
Duschabtrennung 1-fl ügelig oder 2-fl ügelig, Glaswandmontage /
1-sash or 2-sash shower enclosure, glass wall mounting /
Cloison de douche à 1 ou 2 vantaux, montage en façade vitrée
Reinigungshinweise beachten!
Anleitung an den Benutzer weitergeben!
17.3.1
Please follow the cleaning instructions!
Pass the instructions on to the user!
Veuillez observer les consignes de nettoyage !
Veuillez remettre la présente notice de montage à l'utilisateur !
Werbung
Verwandte Anleitungen für vitris Aquant 40
Inhaltszusammenfassung für vitris Aquant 40
- Seite 1 Montageanleitung / Installation instructions / Notice de montage Duschabtrennung 1-fl ügelig oder 2-fl ügelig, Glaswandmontage / 1-sash or 2-sash shower enclosure, glass wall mounting / Cloison de douche à 1 ou 2 vantaux, montage en façade vitrée Reinigungshinweise beachten! Anleitung an den Benutzer weitergeben! 17.3.1 Please follow the cleaning instructions! Pass the instructions on to the user!
- Seite 2 Schiebetürbeschlag für interior spaces. Aquant 40 est exclusivement destiné à Duschen im Innenbereich freigegeben. The Aquant 40 fi tting may only be used être utilisé comme ferrure pour portes Der Beschlag Aquant 40 darf ausschließ- with glass in compliance with...
- Seite 3 Aquant 40 Wichtige Informationen / Important information / Informations importantes Lieferumfang / Scope of delivery / Éléments inclus dans la livraison * Option Glasscheiben sind nicht enthalten / Sashes not included / Vantaux en verre pas inclus 06/2019 3 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 4 Aquant 40 Wichtige Informationen / Important information / Informations importantes Werkzeuge / Tools / Outils • = Beilage PVC / PVC shim / Cale PVC ‚ = Beilage Alu / Aluminium shim / Cale aluminium ƒ = Rundschnur / Cord seal / Fond de joint „...
- Seite 5 fi xed hauteur du vantail fi xe 2 Please refer to the “Profi le and Glass Dimension Calculator” plan- sash 2 ning tool available at www.willach.com and go to “Vitris”, “Glass UF = Überlappung Schiebe- overlap between sliding chevauchement du vantail cou- sliding door fi...
- Seite 6 Please refer to the “Profi le and Glass Dimension Calculator” plan- fl ügel zu Festfl ügel sash and fi xed sash sant sur le vantail fi xe ning tool available at www.willach.com and go to “Vitris”, “Glass SMs = Spaltmaß schließseitig gap dimension on the dimension d‘écartement côté...
- Seite 7 Aquant 40 Wandbefestigung / Wall attachment / Fixation au mur Wandhalter montieren / Mount wall bracket / Monter le raccord mural guide au sol 06/2019 7 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 8 Aquant 40 Verletzungsgefahr! Die Verwendung des optionalen Wand- und Boden- profi ls ist bei dieser Anwendung aus statischen Gründen nicht erlaubt! Risk of injury! To ensure structural integrity, it is not permitted to use the optional wall profi le and fl oor profi le for...
- Seite 9 Aquant 40 Glaswand aufstellen und sichern und ausrichten / Position and secure glass panel / Mettre en place et sécuriser la façade vitrée 06/2019 9 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 10 Aquant 40 Schiebetür montieren / Mount sliding door / Monter la porte coulissante Ausrichten / Align / Ajuster rail de roulement Glaswandhalter montieren / Install glass panel bracket / Monter le support pour façade vitrée 06/2019 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 11 Aquant 40 Schiebetür montieren / Mount sliding door / Monter la porte coulissante Laufwagen einsetzen / Insert roller assembly / Mettre en place le chariot Schiebetür vorbereiten / Prepare sliding door / Préparer la porte coulissante 06/2019 11 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 12 Aquant 40 Schiebetür montieren / Mount sliding door / Monter la porte coulissante Schiebetür aufstellen und ausrichten / Position and align sliding door / Mettre en place et ajuster la porte coulissante Anschläge anbringen / Attach end stops / Poser les butées 06/2019 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 13 Aquant 40 Schiebetür montieren / Mount sliding door / Monter la porte coulissante Schiebetür befestigen / Attach sliding door / Fixer la porte coulissante 06/2019 13 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 14 Aquant 40 Optionen montieren / Mount optional extras / Monter les accessoires optionnels 06/2019 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 15 Aquant 40 Versiegeln / Sealing / Scellement 06/2019 15 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 16 Aquant 40 d‘entretien Cleaning and care Nettoyage et entretien Nach jedem Gebrauch After each use Après chaque utilisation After using the shower, if necessary, Si nécessaire, rincer abondamment Nach der Benutzung der Dusche wenn nötig auch die Beschläge sorg- also rinse the shower fi ttings with les ferrures à...
- Seite 17 Aquant 40 Leistungserklärung / Declaration of Performance / Déclaration des performances Hinweis: Diese Leistungserklärung ist nur gültig bei Montage gemäß vorliegender Montageanleitung. Note: this Declaration of Performance is only valid when Remarque : la présente déclaration des performances installation complies with these installation instruc- n‘est valable que si le montage est effectué...
- Seite 18 Aquant 40 Notizen / Notes / Annotations : 06/2019 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 19 Aquant 40 Notizen / Notes / Annotations : 06/2019 19 Montageanleitung 17.3.1 / Installation instructions 17.3.1 / Notice de montage 17.3.1...
- Seite 20 Kataloge und Zeichnungen bleiben unser Eigentum. Nachahmung, Vervielfältigung und Weitergabe sind urheberrechtlich untersagt und werden zivilrechtlich sowie strafrechtlich verfolgt. Angaben in Katalogen, Zeichnungen sowie in Montageanlei- tungen sind lediglich Produktbeschreibungen und stellen weder Beschaffenheits- zusicherungen noch Garantieerklärungen dar. Technische Änderungen vorbehalten. Catalogues and drawings remain our property.
