4. Kommunikation
4. Kommunikation
Die bei COUNTIS E23/E24 verfügbare Modbus-Kommunikation erfolgt über eine serielle RS485-Schnittstelle (2 oder
3 Draht), die den Betrieb des Gerätes vom FEMS aus ermöglicht. In der Standardkonfiguration können mit einer
RS485-Schnittstelle 32 Geräte mit einem PC oder einem Controller auf 1200 Meter verbunden werden.

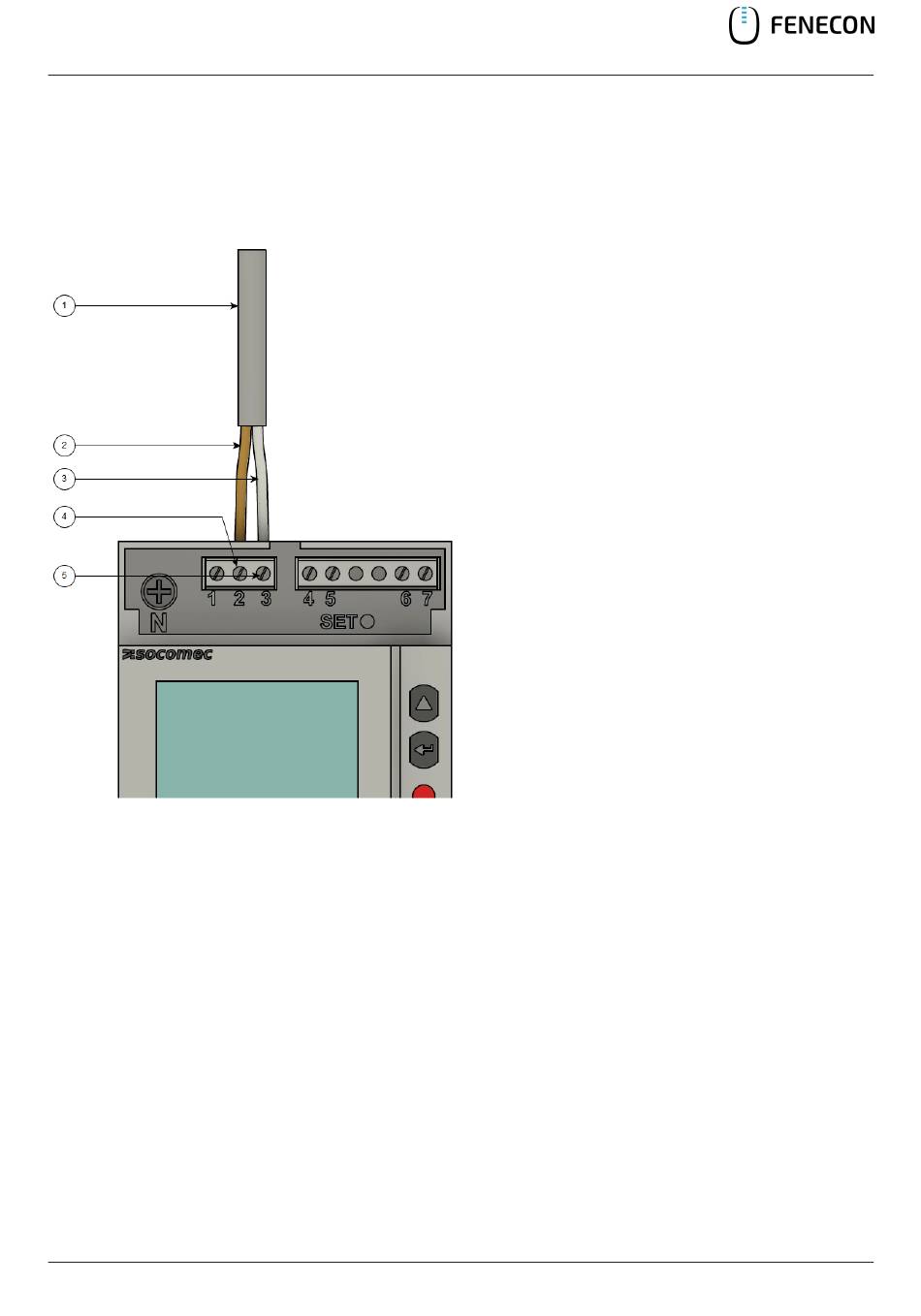

Figure 5. Verdrahtung RS-485
1. COM RS-485 Verbindung aus Richtung FEMS
2. Data conductor minus (-) (B conductor)
3. Data conductor plus (+) (A conductor)
4. Minus (-) contact
5. Plus (+) Contact
Um mehrere Zähler hintereinander zu schalten, muss die RS-485 Verbindung durchgeschleift werden, wie in der
Abbildung unten dargestellt.
Beachten Sie den Anschluss des Abschlusswiderstands (120 Ω)!
8 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24)
Version:2023.7.1
