Inhaltszusammenfassung für Fenecon SOCOMEC COUNTIS E23

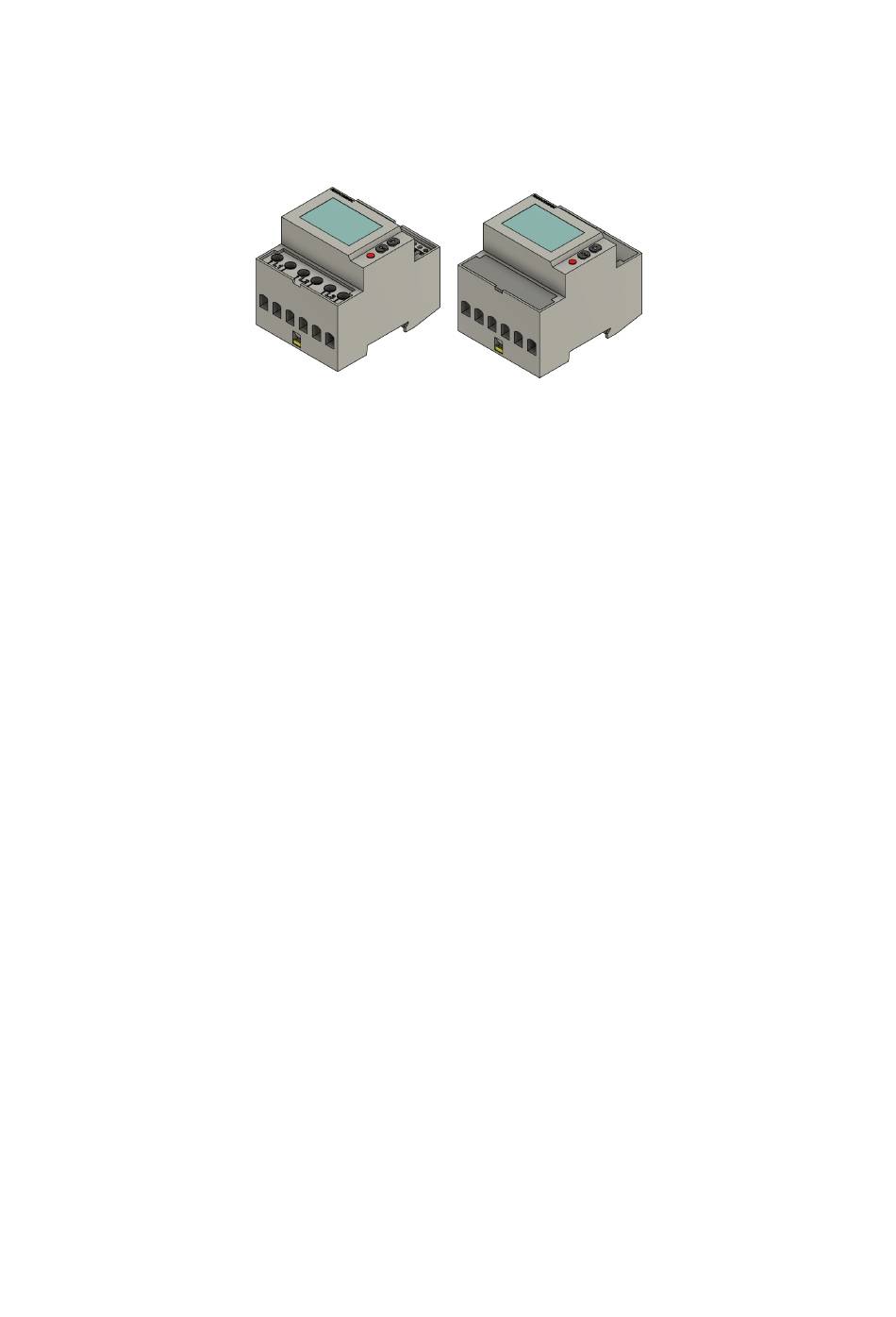

- Seite 1 Installations- und Konfigurationsanleitung - FEMS Paket 3- Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 2 10.1. Abbildungsverzeichnis .............. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 1 / 22...
- Seite 3 • Standard maintenance and use of protective devices in accordance with current safety standards • First aid/emergency care • Current knowledge of local regulations, standards and guidelines 1.3. Symbols used Achtung Wichtige Information Gefahr 2 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 4 • SOCOMEC COUNTIS E23/E24 3-Phasen Sensor • EasySync-Adapter RS-485 (optional) • Installations- und Konfigurationsanleitung für FEMS Paket 3-Phasen Sensor 80A • Montageanleitung für SOCOMEC COUNTIS E23/E24 (hier) Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 3 / 22 Version:2023.7.1...
- Seite 5 Sie sind für dreiphasige Netze ausgelegt und ermöglicht einen direkten Anschluss bis 80 A. Sie sind mit einem MODBUS-Kommunikationsbus ausgestattet. Der COUNTIS E23 und E24 sind baugleich. Der E24 stellt die MID Version des E23 dar. 4 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 6 Neutralleiter. Der Zähler hat für den Anschluss der Phasen jeweils einen Ein- und Ausgang. Werden diese falsch angeschlossen so kann der Zähler später im Online-Monitoring einen negativen Wert ausgeben. 3.1. Verschraubung Figure 1. Verschraubung Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 5 / 22 Version:2023.7.1...
- Seite 7 3.2. Anschluss an einen Erzeuger 3.2. Anschluss an einen Erzeuger Figure 2. Anschluss Erzeuger 3.3. Anschluss an Zähler des Messstellenbetreibers Figure 3. Anschluss Zähler Messstellenbetreiber 6 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 8 3.4. Anschluss an einen Verbraucher 3.4. Anschluss an einen Verbraucher Figure 4. Anschluss Verbraucher Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 7 / 22 Version:2023.7.1...
- Seite 9 Um mehrere Zähler hintereinander zu schalten, muss die RS-485 Verbindung durchgeschleift werden, wie in der Abbildung unten dargestellt. Beachten Sie den Anschluss des Abschlusswiderstands (120 Ω)! 8 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 10 LiYCY mit 0,5 mm² Querschnitt. Dieses ist für max. 500 m geeignet. Generell sind die Vorgaben und Empfehlungen des Herstellers zu beachten. 5. Übersicht Bedienelemente Figure 7. Bedienelemente 1. SET-Taste Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 9 / 22 Version:2023.7.1...
- Seite 11 Die folgenden Schritte dienen lediglich der vereinfachten Darstellung. 6.1. Öffnen des Programmiermodus 1. Drücken Sie die ENTER-Taste um zwischen den Menüpunkten innerhalb des Konfigurationsmenüs zu wechseln, bis der Menüpunkt SETUP erscheint. 10 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 12 1. Drücken Sie die ^-Taste, bis das Menü zur Einstellung der Adresse erscheint 2. Drücken Sie die ENTER-Taste. Anschließend blinkt die linke Ziffer auf Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 11 / 22 Version:2023.7.1...
- Seite 13 4. Drücken Sie die ENTER-Taste. Anschließend blinkt die mittlere Ziffer auf. 5. Drücken Sie die ^-Taste, bis der Wert der mittleren Ziffer auf 0 gesetzt ist. 12 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 14 7. Drücken Sie die ^-Taste, bis der Wert der rechten Ziffer auf 5 gesetzt ist. 8. Drücken Sie die ENTER-Taste, um die Eingaben zu speichern. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 13 / 22...
- Seite 15 2. Drücken Sie die ENTER-Taste. Anschließend blinkt der Wert der Baudrate auf. 3. Drücken Sie die ^-Taste, um zwischen den verschiedenen Werten der Baudrate zu wechseln. Wählen Sie den Wert 9.6 aus. 14 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 16 1. Drücken Sie die ^-Taste. Der Menüpunkt zur Einstellung der Kommunikationsparität erscheint. 2. Drücken Sie die ENTER-Taste. Anschließend blinkt der Wert der Kommunikationsparität auf. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 15 / 22 Version:2023.7.1...
- Seite 17 6.5. Kommunikations-Stopbit Die folgenden Schritte beschreiben die Vorgehensweise für die Konfiguration des Kommunikations-Stopbit. 1. Drücken Sie die ^-Taste. Der Menüpunkt zur Einstellung des Kommunikations-Stopbit erscheint. 16 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 18 3. Drücken Sie die ^-Taste, um zwischen den verschiedenen Werten zu wechseln. Wählen Sie den Wert 1 aus. 4. Drücken Sie die ENTER-Taste, um die Eingabe zu speichern. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 17 / 22...
- Seite 19 2. Drücken Sie die ENTER-Taste, um die Eingabe zu bestätigen. Die Konfiguration des Zählers ist damit abgeschlossen. Für die Konfiguration weiterer Zähler gehen Sie analog vor. Beachten Sie hierbei die unterschiedlichen RS485 Modbusadressen. 18 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 20 Wenn eine 123-Phasensequenz erkannt wird, erscheint der Pfeil rechtsdrehend auf dem Display. Wenn eine 132-Phasensequenz erkannt wird, erscheint der Pfeil linksdrehend oben auf dem Display. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 19 / 22...
- Seite 21 Nicht auf dem Display angezeigte Phasen Anschlüsse überprüfen Phasen auf dem Display vertauscht Netzwerk-Konfiguration überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert Die Konfiguration ist hiermit abgeschlossen. 20 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
- Seite 22 9. Contact 9. Contact For support, please contact: FENECON GmbH Gewerbepark 6 94547 Iggensbach Telefon — Service: 0991-648800-33 E-Mail — Service: service@fenecon.de Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) 21 / 22 Version:2023.7.1...
- Seite 23 Figure 2. Anschluss Erzeuger Figure 3. Anschluss Zähler Messstellenbetreiber Figure 4. Anschluss Verbraucher Figure 5. Verdrahtung RS-485 Figure 6. Durchschleifen RS-485 Verdrahtung Figure 7. Bedienelemente 22 / 22 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor 80A (SOCOMEC COUNTIS E23/E24) Version:2023.7.1...
