careium i10 Schnellstartanleitung

Heat Detector i10
EN, SV, DE, NO, ES
QSG_Heat_Detector_i10_(228x255)_en_sv_de_no_es_v32
©2022 Careium Sweden AB. All rights reserved.

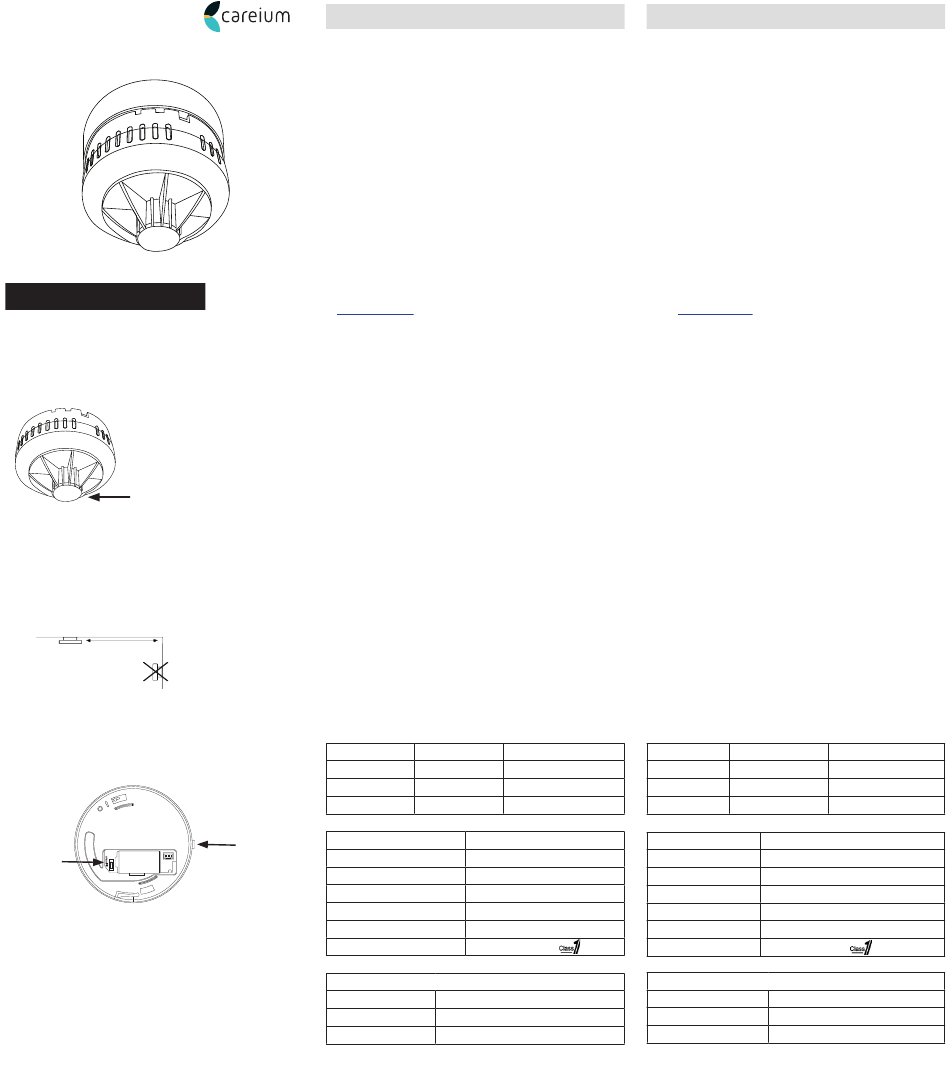

Fig. 1
EN: Test button, control lamp
SV: Testknapp, kontrollampa
DE: Testtaste, Kontrollleuchte
NO: Testknapp, kontrollampe
ES: Botón de prueba, luz de control
Fig. 2
X > 50 cm
Fig. 3
3 B
EN: Quick start guide
Description of functions
Heat detector i10 is battery operated with a built-in radio transmitter adapted for
use with Careium Carephones.
The heat detector is easy to install and has an automatic battery monitoring
which will send a low battery message to the Careium Carephone's when battery
is almost empty and heat detector need to be replaced.
Heat detector i10 can be used as single unit or wireless interconnected, see user
manual for more information.
Activation of alarm
In case of heat the warning signal is activated to alert the residents of the danger.
At the same time the built-in radio transmitter activates an alarm in the Careium
Carephone to summon help.
Silence function
To silence a non-emergency alarm, press the test button ("Fig. 1") when it is
sending an alarm. The red light flashes every 2-3 seconds to remind you that the
heat detector has been silenced and will automatically return to normal mode
after about 10 minutes.
Location
The heat detector should be mounted in the ceiling, it is most suitable to mount
in kitchen, boiler rooms, workshops and garages. Heat detector should NOT be
used on walls or in bedrooms, bathroom and showers. See "Fig. 2" (X) regarding
distances from walls, vents and corners.
Avoid placement near fans or extractors, these can pull smoke and heat away
from the alarm
Note! Its important to read the full user manual. The User manual can be downloaded
on www.careium.com
Assembly / Installation
1. Carefully remove the mounting plate/base from the heat detector, it may be
a cable connected. Use the tape or screw the mounting plate to the ceiling,
connect the cable.
Note! If tape is used, it is very important that the surface is well cleaned.
2. Activate the radio board in the base; press and hold the push button on the
radio board, see "Fig. 3 A". Turn on radio board with the switch, see "Fig. 3
B". The push button (3 A) will now flash rapidly, release push button, press
push button again, the button lights up for a while and then go off. The
radio board is now activated as a single unit. See user manual if want to use
multiple units wireless interconnected.
Align the arrow on the rear of the heat detector with the arrow inside the
3.
mounting plate, when the heat detector is aligned on the mounting plate
turn clockwise until the locking key clicks into place. The heat detector is now
activated automatically.
4. Activate the radio learning mode in the Carephone / System
5. Press test button once, this will send a radio message which can be used to
pair the heat detector with the carephone.
Confirm programming at the receiver unit.
6.
Configure the desired alarm type on the receiver.
7.
Perform a test of the entire alarm chain by pressing the test button 3 times
8.
within 2 minutes to send an alarm, wait for the operator to answer the
alarm.
9. Do the test according to your local routines, check that the alarm has been
received at the alarm receiving center.
Cleaning
The heat detector should be vacuumed regularly, please see user manual for
more information. Exterior cleaning shall be made with a damp cloth. Solvents
shall not be used.
Battery warning
When the battery is depleted the heat detector starts to emit short beeps with
about 1 minutes intervals and transmits an automatic low battery message to
the Carephone. Then the unit has exceed the lifetime of 10 years and must be
replaced.
Control lamp/ Signal
Control lamp
1 flash/min.
Normal operation
Continuous flash
In case of alarm
1 flash/min.
Battery warning
Technical data
Detector type
3 A
Dimensions
Power supply
Battery life time
Radio frequency
Radio max output power
Equipment class
Environment
This product is intended for indoor use in a normal residential environment
Temperature
Humidity
Environmental class
Signal
Silent
Pulsating sound
Single beep every minute.
Heat
Ø91 x 75 mm
Lithium battery, not replaceble
10 years
869,2125 MHz, 868.1 Mhz
10 mW (10 dBm)
Class 1 radio equipment
Operating temperature +5º to +35ºC
0% to 75% relative humidity (non-condensed)
1
SV: Snabbstartsguide
Beskrivning av funktioner
Värmevarnaren i10 är batteridriven och har en inbyggd radiosändare
som är anpassad för användning med Careium trygghetstelefoner.
Värmevarnaren är enkel att installera och har en funktion för automatisk
batteriövervakning som skickar ett meddelande om låg batterinivå till
Careium trygghetstelefoner när batteriet är nästan urladdat och detektorn
behöver bytas ut.
Värmevarnaren i10 kan användas som en enskild enhet eller kopplas samman
med andra via ett trådlöst nätverk. Se användarhandboken för mer information.
Aktivering av larm
Om värme detekteras aktiveras varningssignalen för att boende ska
varnas om faran.
Samtidigt aktiverar den inbyggda radiosändaren ett larm i Careium
trygghetstelefon för att kalla på hjälp.
Tysta ett larm
För att tysta ett larm i en icke akut situation trycker du på testknappen ("Fig.
1") när enheten avger ett larm. Den röda lampan blinkar varannan sekund för
att påminna dig om att värmevarnaren har tystats och återgår automatiskt till
normalläge efter cirka 10 minuter.
Plats
Värmevarnare ska monteras i taket, den är lämpligast att montera i kök,
pannrum, verkstäder och garage.
Värmevarnare ska INTE monteras på väggar eller i sovrum, badrum och duschar.
Se "Fig. 2" (X) avseende avstånd från väggar, ventiler och hörn.
Obs! Det är viktigt att läsa hela användarhandboken. Användarhandboken kan laddas
ned från www.careium.com
Montering/installation
Ta försiktigt bort monteringsplattan/basenheten från värmevarnaren. En
1.
kabel kan vara ansluten. Använd tejpen eller skruva fast monteringsplattan i
taket och anslut kabeln.
Obs! Om tejp används är det mycket viktigt att ytan är väl rengjord.
Aktivera radiokortet i basenheten: håll in tryckknappen på radiokortet, se
2.
Fig. 3 A. Slå på radiokortet med strömbrytaren, se Fig. 3 B. Tryckknappen (3
A) blinkar nu snabbt. Släpp knappen. Tryck på knappen igen. Knappen tänds
en stund och släcks sedan. Radiokortet är nu aktiverat som en enskild enhet.
Se användarhandboken om du vill använda flera enheter sammankopplade
via trådlöst nätverk.
Rikta in pilen på baksidan av värmevarnaren med pilen på insidan av mon-
3.
teringsplattan. När värmevarnaren är inriktad på monteringsplattan vrider
du den medurs tills låskilen klickar på plats. Värmevarnaren aktiveras nu
automatiskt.
4. Aktivera radioinlärningsläget i trygghetstelefonen/systemet
Tryck en gång på testknappen för att skicka ett radiomeddelande som
5.
kan användas för att parkoppla värmevarnaren med trygghetstelefonen.
Bekräfta inställningen på mottagarenheten.
6.
Konfigurera önskad larmtyp på mottagarenheten.
7.
Testa hela larmkedjan genom att trycka på testknappen tre gånger inom två
8.
minuter för att skicka ett larm och vänta på att operatören svarar på larmet.
Gör testet enligt era lokala rutiner, kontrollera att larmet är mottaget på
9.
larmmottagningscentralen.
Rengöring
Värmevarnaren ska dammsugas regelbundet. Se användarhandboken för
mer information. Utvändig rengöring ska ske med fuktig trasa. Lösningsmedel
får inte användas.
Batterivarning
När batteriet börjar bli urladdat avger värmevarnaren korta pipsignaler med cirka
en minuts intervall och skickar ett automatiskt meddelande om låg batterinivå till
trygghetstelefonen. Enheten har då överskridit livslängden på 10 år och måste
bytas ut.
Kontrollampa/ Signal
Kontrollampa
Normal drift 1 blinkning/min.
I händelse av larm Kontinuerligt blinkande
Batterivarning 1 blinkning/min.
Tekniska data
Detektortyp Värme
Dimensioner Ø91 x 75 mm
Strömförsörjning Litiumbatteri, ej utbytbart
10 år
Batterilivslängd
869,2125 MHz, 868.1 Mhz
Radiofrekvens
Radio max uteffekt
10 mW (10 dBm)
Utrustningsklass
Klass 1 radioutrustning
Miljö
Produkten är avsedd för inomhusbruk i normal boendemiljö
Drifttemperatur +5ºC till +35ºC
Temperatur
Fukt 0-75% relativ fuktighet (icke kondenserande)
Miljöklass
1
Signal
Tyst
Pulserande ljud
Ett kort pip en gång i minuten.
