MODULAP ONE L Aufbauanleitung Seite 3

// AP_80K LIGHTFRAME L.RGB150.2150.2460
1

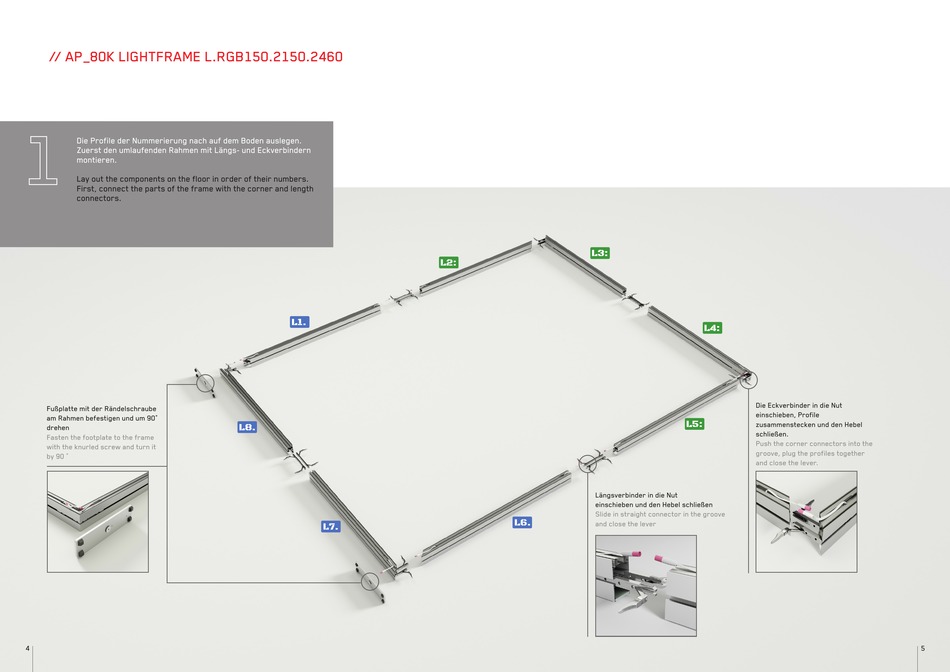

Die Profile der Nummerierung nach auf dem Boden auslegen.
Zuerst den umlaufenden Rahmen mit Längs- und Eckverbindern
montieren.
Lay out the components on the floor in order of their numbers.
First, connect the parts of the frame with the corner and length
connectors.
Fußplatte mit der Rändelschraube
am Rahmen befestigen und um 90°
drehen
Fasten the footplate to the frame
with the knurled screw and turn it
by 90 °
4
L1.
L8.
L7.
L3:
L2:
Längsverbinder in die Nut
einschieben und den Hebel schließen
Slide in straight connector in the groove
L6.
and close the lever
L4:
Die Eckverbinder in die Nut
einschieben, Profile
L5:
zusammenstecken und den Hebel
schließen.
Push the corner connectors into the
groove, plug the profiles together
and close the lever.
5
