Befestigen Contactcom Am Universalkopfband; Inbetriebnahme Und Betrieb; Inbetriebnahme - Ceotronics Ct-Contactcom Einbau- Und Bedienungsanleitung

3.

Befestigen ContactCom am Universalkopfband

Der Hörer, der über Kabel mit dem Sendeschalter verbunden ist, kann wahlweise rechts oder links am
Universalkopfband angebracht werden. Im folgenden Beispiel (Bild 7) wird dieser Hörer rechts am Uni-
versalkopfband befestigt.
ACHTUNG
Beim Einsetzen des Faltenbalg-Kontaktmikrofons (Schritt »a«) vorsichtig vorgehen, damit die
Mikrofondrähte im Faltenbalg nicht abreißen.
a. Faltenbalg-Kontaktmikrofon
in das Universalkopfband
einsetzen (Bild 7). Den Fal-
tenbalg ganz durch die run-
de Öffnung des Kopfbandes
ziehen bzw. drücken.
b. Den am Sendeschalter an-
geschlossenen Hörer, von
innen mit der Haftseite,
passend auf die Flauschsei-
te des Hörerbefesti-
gungsteils am Kopfband
aufsetzen und andrücken
(Bild 7). Das Kabel mit dem
Sendeschalter muss senk-
recht nach unten zeigen.
c. Den zweiten Hörer wie im
Schritt "b" beschrieben am
Universalkopfband festklet-
ten (Bild 7).
d. Wenn nicht bereits werk-
seitig erfolgt, die Ohrpolster
(Bild 4) mit der Haftseite,
passend auf die den Ohren
zugewandten offenen Sei-
ten der Hörer aufsetzen und
andrücken (Bild 7).
4.

Inbetriebnahme und Betrieb

4.1

Inbetriebnahme

a. Das Kopfband mit der ContactCom Hör-/Sprechgarnitur aufsetzen. Den Kinnriemen durch den Me-
tallbügel an der linken Seite des Kopfbandes ziehen und festkletten. Darauf achten, dass das
Kopfband und die Hörer gut sitzen und das Kontaktmikrofon guten Kontakt zum Kopf hat.
b. Den Sendeschalter mit der rückseitigen Klammer an geeigneter Stelle der Kleidung befestigen.
c. Die Sicherheitssteckverbindung zwischen Sendeschalter und Verbindungskabel herstellen.
d. Die ContactCom Hör-/Sprechgarnitur über den Anschluss-Stecker des Verbindungskabels an-
schließen.

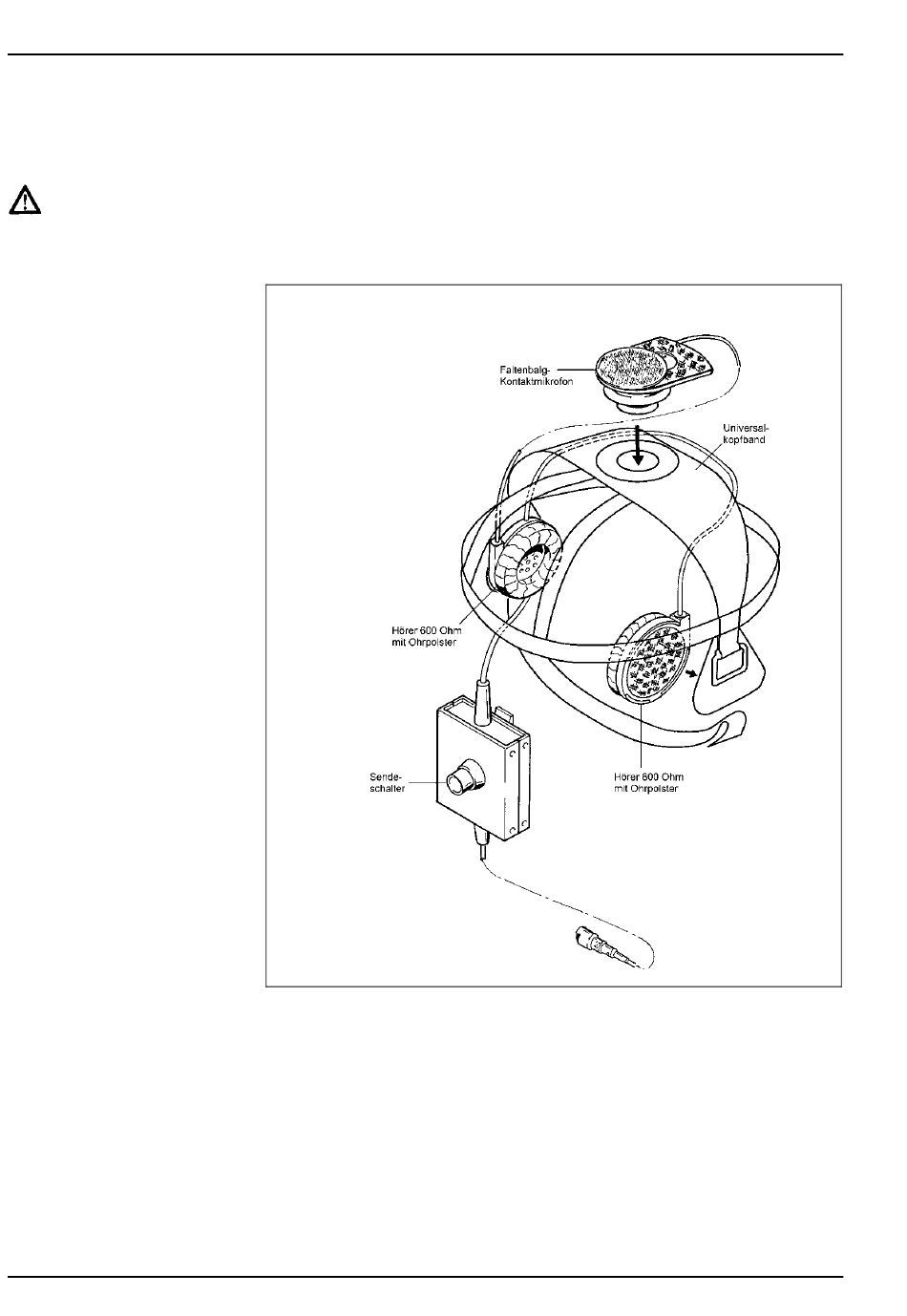

Bild 7 Befestigen Faltenbalg-Kontaktmikrofon und Hörer am
Universalkopfband
6
