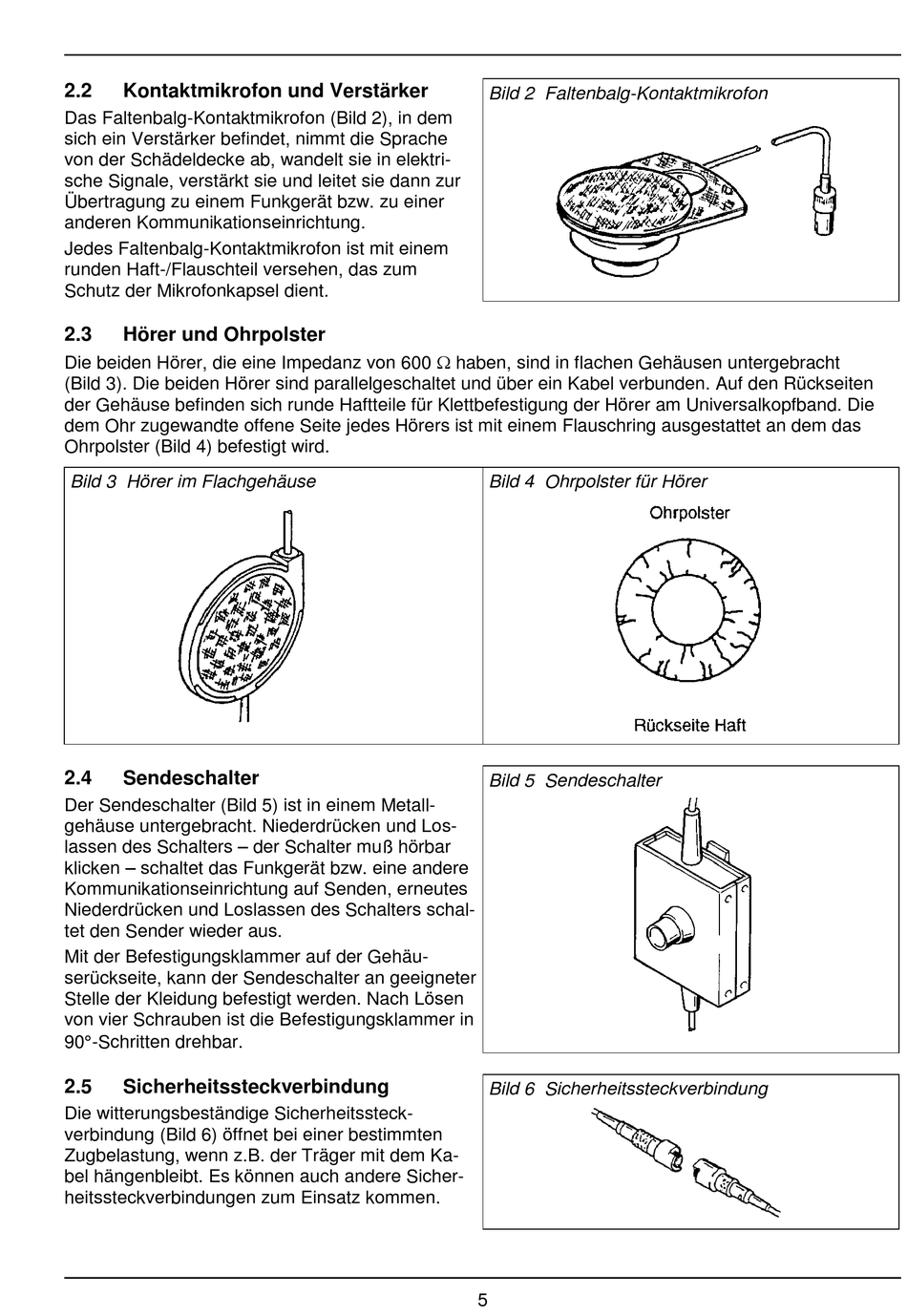

2.2 Kontaktmikrofon und Verstärker
Das Faltenbalg-Kontaktmikrofon (Bild 2), in dem
sich ein Verstärker befindet, nimmt die Sprache
von der Schädeldecke ab, wandelt sie in elektri-
sche Signale, verstärkt sie und leitet sie dann zur
Übertragung zu einem Funkgerät bzw. zu einer
anderen Kommunikationseinrichtung.
Jedes Faltenbalg-Kontaktmikrofon ist mit einem
runden Haft-/Flauschteil versehen, das zum
Schutz der Mikrofonkapsel dient.
2.3 Hörer und Ohrpolster
Die beiden Hörer, die eine Impedanz von 600  haben, sind in flachen Gehäusen untergebracht
(Bild 3). Die beiden Hörer sind parallelgeschaltet und über ein Kabel verbunden. Auf den Rückseiten
der Gehäuse befinden sich runde Haftteile für Klettbefestigung der Hörer am Universalkopfband. Die
dem Ohr zugewandte offene Seite jedes Hörers ist mit einem Flauschring ausgestattet an dem das
Ohrpolster (Bild 4) befestigt wird.
Bild 3 Hörer im Flachgehäuse
2.4

Sendeschalter

Der Sendeschalter (Bild 5) ist in einem Metall-
gehäuse untergebracht. Niederdrücken und Los-
lassen des Schalters – der Schalter muß hörbar
klicken – schaltet das Funkgerät bzw. eine andere
Kommunikationseinrichtung auf Senden, erneutes
Niederdrücken und Loslassen des Schalters schal-
tet den Sender wieder aus.
Mit der Befestigungsklammer auf der Gehäu-
serückseite, kann der Sendeschalter an geeigneter
Stelle der Kleidung befestigt werden. Nach Lösen
von vier Schrauben ist die Befestigungsklammer in
90-Schritten drehbar.
2.5

Sicherheitssteckverbindung

Die witterungsbeständige Sicherheitssteck-
verbindung (Bild 6) öffnet bei einer bestimmten
Zugbelastung, wenn z.B. der Träger mit dem Ka-
bel hängenbleibt. Es können auch andere Sicher-
heitssteckverbindungen zum Einsatz kommen.
Bild 2 Faltenbalg-Kontaktmikrofon
Bild 4 Ohrpolster für Hörer
Bild 5 Sendeschalter
Bild 6 Sicherheitssteckverbindung
5
