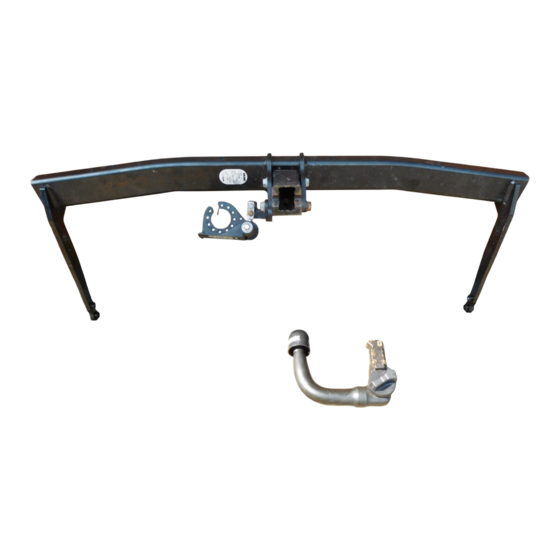

6065

Audi; Skoda; Seat; VW

• A3

• A3 Limousine

• A3 Sportback

• A3 Cabrio

• A3 Cabrio S-line

• Octavia

• Octavia Combi

• Octavia RS

• Octavia RS Combi

• Leon

• Leon SC

• Leon FR

This Fitting Instruction is

dated 19-012024.

Always scan for the latest and

most complete fitting instructions.

2012->

• Leon SC FR

2014->

• Leon SC FR Edition

2012->

• Leon ST

2014->

• Leon ST FR

2014->

• Golf

2013->

• Golf GTI

2013->

• Golf Sportsvan

2013->

2012->

2013->

2014->

Inhaltszusammenfassung für Brink 6065

Seite 1 Towbar 6065 Audi; Skoda; Seat; VW 2013-> 2012-> • Leon SC FR • A3 2013-> 2014-> • Leon SC FR Edition • A3 Limousine 2013-> 2012-> • Leon ST • A3 Sportback 2013-> 2014-> • Leon ST FR • A3 Cabrio 2012->...
Seite 2 * Disregarding these instructions may lead to * Beakta alla lagar och bestämmelser som gäller serious injuries or death. i respektive land samt alla lagliga direktiv som gäller för servicearbeten på elfordon. * Om detta inte beaktas nns risk för mycket allvarlig kroppsskada eller livsfara.
Seite 3 * Wymagane kwali kacje mogą różnić się zależnie od regionu, w którym dokonywany * A beépítést egy nagyfeszültségű villamos jest montaż. gépjárműbe vagy egy hibrid gépjárműbe csak * Wymagane jest przestrzeganie lokalnych prze- megfelelő képesítésű személyzet hajthatja pisów prawnych i dyrektyw dotyczących serwi- végre.
Seite 4 d-Value S-Load < S S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g g S = 75 k g MAX K G X MAX K G <...
Seite 5 Škoda Octavia Combi Seat Leon SC FR Škoda Octavia Combi RS Seat Leon SC FR Edition Seat Leon ST M10x35 (10.9) 45Nm 9550017 606580 M12x22 (100) 6065/3 9550017 6065/2 150Nm 9520092 M6x20 (100) 20Nm M12x22 (100) M10x35 (10.9) 150Nm 45Nm...
Seite 6 Audi A3 Sportback Audi A3 Cabrio S-line Audi A3 Audi A3 Limousine Audi A3 Cabrio Škoda Octavia Socketplate Škoda Octavia RS Škoda Octavia Combi Škoda Octavia Combi RS Seat Leon Foldway Seat Leon FR socketplate Seat Leon SC Seat Leon ST FR Seat Leon SC FR Edition Seat Leon ST VW Golf...
Seite 7 (4x) M12x25 (100) (4x) M10x35 (10.9) (2x) M6x20 (10.9) (2x) M6 (4x) M10 (4x) M10 (1x) M12 Fitting instructions Make: Peugeot Usermanual 508 Saloon; 2011-> Type: 5414 Light Weight EC9420 CARLOS approved tested Montage an lei ing Fitting instructions Montageanleitung Instructions de montage Monteringsanvisningar Montagevejledning...
Seite 8 Couplingsclass: A50-X euro D-Value : 10,3 Approved tested E11 55R 0110810 ECE R55 85 kg 10.9 MODIFICATION? © 606570/19-01-2024/8...
Seite 9 Copy of manufacturersplate 1000km NISSAN GENUINE ACCESSORIES GB QUALITY CERTIFICATE I hereby guarantee our customer that the part below has been installed ES Certificado de calidad Por la presente garantizo a nuestro cliente que la pieza abajo mencio- correctly according to the installation manual. nada ha sido instalada correctamente de conformidad con el manual FR Certificat de qualité...
Seite 10 Interpretation der betreffenden Montage - * Brink Towing Systems B.V. is niet aansprakelijk voor de schade die het anweisung. direct of indirect gevolg is van onjuiste montage, daaronder begrepen gebruik van niet-geschikte gereedschappen en het gebruik van andere dan de voorgeschreven montagewijze en middelen, dan wel onjuiste * Brink Towing Systems B.V.
Seite 11 * Brink Towing Systems B.V. ei ole vastuussa vioittumisesta, joka on suor- aan tai epäsuoraan aiheutunut väärästä asennuksesta samoin kuin sopi- mattomien työkalujen käytöstä, muiden kuin ohjeissa mainittujen asen- nusmenetelmien tai välineiden käytöstä...
Seite 12 Audi Lokatie/Positie pijl Location/Position Arrow Positionspfeil Flèche de Position Positionpil Lokaliseringspil Disconnect Disconnect Flecha de posición Freccia di posizione Strzałka połoŻenia Paikannusnuoli Š ipka na pozici HelyzetjelzŐ nyíl See Fig. 2 Локация / Место Richtingspijl Movement Arrow Bewegungspfeil Flèche de mouvement Rörelsepil Bevægelsespil Disconnect...
Seite 18 (4x) M10x30 (3x) M12x20 (100) ? B / C (10.9) Page 2 (4x) M10 (1x) M12x25 (100) (4x) M10 15Nm (1x) M12 135Nm (2x) M6x20 (10.9) (2x) M6 45Nm © 606570/19-01-2024/18...
Seite 19 Audi A3 Foldway socketplate Audi A3 Sportback 9550017 8V3.807.521.A Audi 8V3.807.521.C Inside bumper Inside bumper © 606570/19-01-2024/19...
Seite 20 Audi A3 Limousine Foldway socketplate Foldway socketplate Audi 8V3.807.521.A Audi A3 Limousine 8V3.807.521.C Inside bumper Inside bumper Inside bumper © 606570/19-01-2024/20...
Seite 21 Audi A3 Cabrio S-line Foldway socketplate Audi 8V5.807.521.G 1RR 8V5.807.521.E 1RR Audi A3 Cabrio Inside bumper Inside bumper Inside bumper © 606570/19-01-2024/21...
Seite 22 Seat Leon Audi A3 Cabrio Seat Leon SC Foldway socketplate Socketplate Audi 8V5.807.521.A 5F0 803 595 Template 8V5.807.521.C 5F0 803 595 Inside bumper Inside bumper Inside bumper Inside bumper © 606570/19-01-2024/22...
Seite 23 Socketplate Seat Leon FR Seat Leon SC FR Edition Seat Leon SC FR Foldway socketplate Inside bumper 5F0 803 595 A Template 5F0 803 595 A Outside bumper Inside bumper Outside bumper © 606570/19-01-2024/23...
Seite 24 Seat Leon ST FR Socketplate Foldway socketplate Seat Leon ST Template nside bumper nside bumper nside bumper nside bumper nside bumper © 606570/19-01-2024/24...
Seite 25 Škoda Octavia Foldway socketplate VW Golf Foldway socketplate Škoda Octavia Combi Škoda Octavia RS Škoda Octavia Combi RS nside bumper Outside bumper Outside bumper nside bumper Outside bumper © 606570/19-01-2024/25...
Seite 26 VW Golf Sportsvan Foldway socketplate Connect Connect Inside bumper Connect Inside bumper © 606570/19-01-2024/26...
Seite 27 Dispositivo di traino tipo: 6065 Per autoveicoli: Audi A3 2012->; A3 Limousine 2014->; A3 Sportback 2012->; A3 Cabrio 2014->; A3 Cabrio S-line 2014-> Skoda Octavia 2013->; Octavia Combi 2013->; Octavia RS 2013->; Octavia RS Combi 2013-> Seat Leon 2013->; Leon SC 2013->; Leon FR 2013->; Leon SC FR 2013->; Leon SC FR Edition 2013->; Leon ST 2013->;...
Seite 29 © 606570/19-01-2024/2 Dispositivo di traino tipo: 6065 Per autoveicoli: Audi A3 2012->; A3 Limousine 2014->; A3 Sportback 2012->; A3 Cabrio 2014->; A3 Cabrio S-line 2014-> Skoda Octavia 2013->; Octavia Combi 2013->; Octavia RS 2013->; Octavia RS Combi 2013->...
Seite 31 d-Value S-Load < S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g S = 75 k g MAX K G X MAX K G <...
Seite 33 Audi A3 Sportback Audi A3 Cabrio S-line Audi A3 Audi A3 Limousine Audi A3 Cabrio Škoda Octavia Socketplate Škoda Octavia RS Škoda Octavia Combi Škoda Octavia Combi RS Seat Leon Foldway Seat Leon FR socketplate Seat Leon SC Seat Leon ST FR Seat Leon SC FR Edition Seat Leon ST VW Golf...
Seite 35 Couplingsclass: A50-X euro D-Value : 10,3 Approved tested E11 55R 0110810 ECE R55 85 kg 10.9 MODIFICATION? © 606570/19-01-2024/8 Audi A3 Cabrio S-line Foldway socketplate Audi 8V5.807.521.G 1RR 8V5.807.521.E 1RR Audi A3 Cabrio Inside bumper Inside bumper Inside bumper © 606570/19-01-2024/21...
Seite 37 Interpretation der betreffenden Montage - * Brink Towing Systems B.V. is niet aansprakelijk voor de schade die het anweisung. direct of indirect gevolg is van onjuiste montage, daaronder begrepen gebruik van niet-geschikte gereedschappen en het gebruik van andere dan de voorgeschreven montagewijze en middelen, dan wel onjuiste * Brink Towing Systems B.V.
Seite 39 Audi Lokatie/Positie pijl Location/Position Arrow Positionspfeil Flèche de Position Positionpil Lokaliseringspil Disconnect Disconnect Flecha de posición Freccia di posizione Strzałka połoŻenia Paikannusnuoli Š ipka na pozici HelyzetjelzŐ nyíl See Fig. 2 Локация / Место Richtingspijl Movement Arrow Bewegungspfeil Flèche de mouvement Rörelsepil Bevægelsespil Disconnect...
Seite 41 Skoda Disconnect Disconnect Disconnect © 606570/19-01-2024/14 Seat Disconnect Disconnect Disconnect © 606570/19-01-2024/15...
Seite 42 Smart positioning sticker 6065 Place on outside bumper Skoda Octavia HB/Combi; 2020-> without existing hole Line Y Line Y Line Y Line Y Cut out Line Y...
Seite 43 Smart positioning sticker 6065 Place on outside bumper Skoda Octavia HB/Combi; 2020-> With existing hole Cut out EXISTING HOLE BEND LINE...
