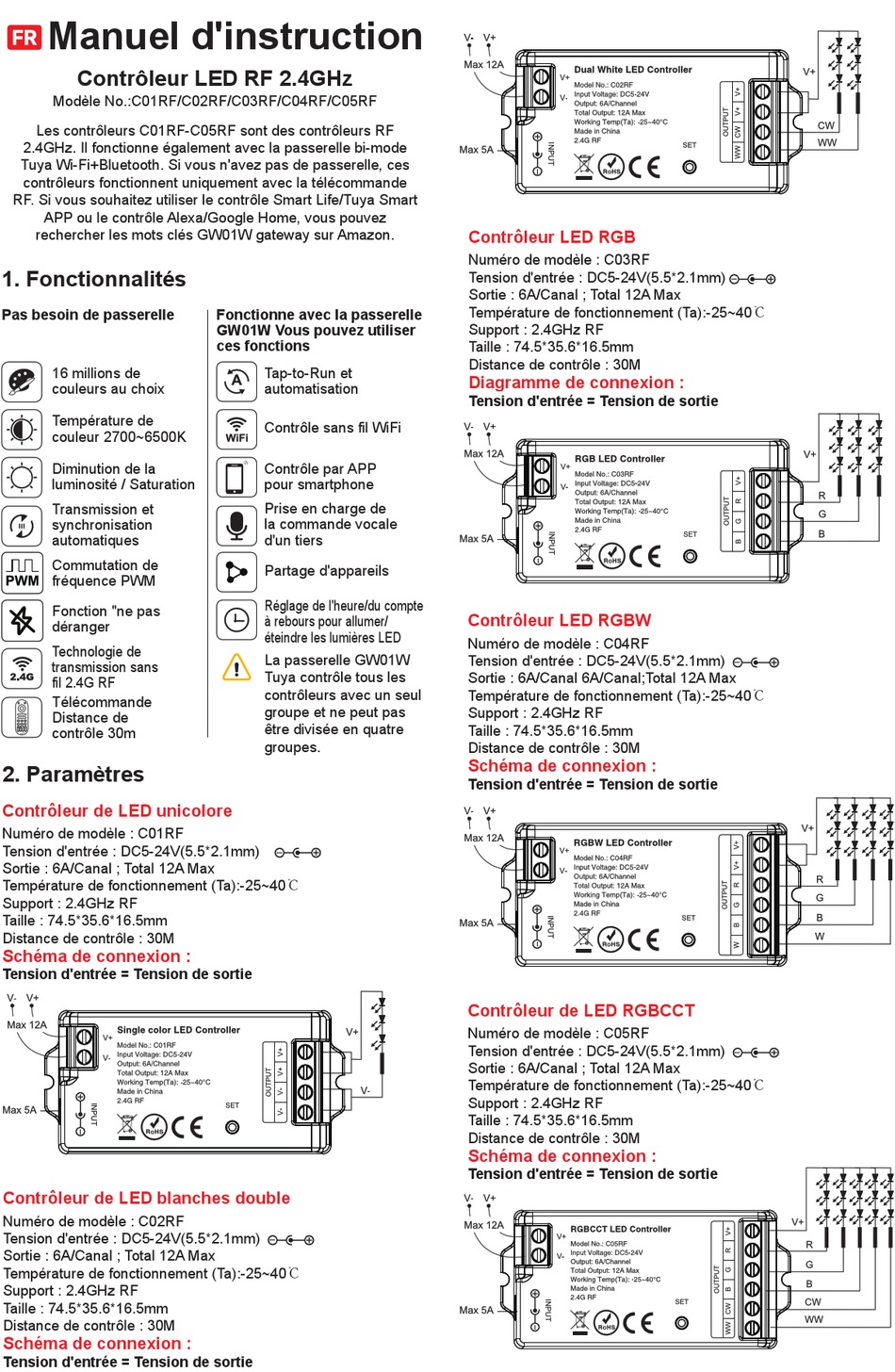

Manuel d'instruction
FR
Contrôleur LED RF 2.4GHz
Modèle No.:C01RF/C02RF/C03RF/C04RF/C05RF
Les contrôleurs C01RF-C05RF sont des contrôleurs RF
2.4GHz. Il fonctionne également avec la passerelle bi-mode
Tuya Wi-Fi+Bluetooth. Si vous n'avez pas de passerelle, ces
contrôleurs fonctionnent uniquement avec la télécommande
RF. Si vous souhaitez utiliser le contrôle Smart Life/Tuya Smart
APP ou le contrôle Alexa/Google Home, vous pouvez
rechercher les mots clés GW01W gateway sur Amazon.
1. Fonctionnalités
Pas besoin de passerelle
16 millions de
couleurs au choix
Température de
couleur 2700~6500K
Diminution de la
luminosité / Saturation
Transmission et
synchronisation
automatiques
+ + DC12V +
– – –
Commutation de
fréquence PWM
12V+ 12V+ 12V+ 12V+ 12V+
C C C C C
W W Fonction "ne pas W W W
déranger
+DC24V +DC24V +DC24V
GRB
-B -B -B
Technologie de
-R -R -R
G R B G
-G -G -G
transmission sans
fil 2.4G RF
+24V +24V
G G
Télécommande
R R
B G W B B R B
W W
Distance de
contrôle 30m
24V+ +24V
R- R-
G- G-
B- B-
W C R B G
C- C-
W- W-
2. Paramètres
Contrôleur de LED unicolore
Numéro de modèle : C01RF
Tension d'entrée : DC5-24V(5.5*2.1mm)
Sortie : 6A/Canal ; Total 12A Max
Température de fonctionnement (Ta):-25~40℃
Support : 2.4GHz RF
Taille : 74.5*35.6*16.5mm
Distance de contrôle : 30M
Schéma de connexion :
Tension d'entrée = Tension de sortie
Contrôleur de LED blanches double
Numéro de modèle : C02RF
Tension d'entrée : DC5-24V(5.5*2.1mm)
Sortie : 6A/Canal ; Total 12A Max
Température de fonctionnement (Ta):-25~40℃
Support : 2.4GHz RF
Taille : 74.5*35.6*16.5mm
Distance de contrôle : 30M
Schéma de connexion :
Tension d'entrée = Tension de sortie
Fonctionne avec la passerelle
GW01W Vous pouvez utiliser
ces fonctions
Tap-to-Run et
automatisation
Contrôle sans fil WiFi
Contrôle par APP
pour smartphone
Prise en charge de
la commande vocale
d'un tiers
Partage d'appareils
Réglage de l'heure/du compte
à rebours pour allumer/
éteindre les lumières LED
La passerelle GW01W
Tuya contrôle tous les
+24V
G
contrôleurs avec un seul
R
G W B
W groupe et ne peut pas
être divisée en quatre
groupes.
Contrôleur LED RGB
Numéro de modèle : C03RF
Tension d'entrée : DC5-24V(5.5*2.1mm)
Sortie : 6A/Canal ; Total 12A Max
Température de fonctionnement (Ta):-25~40℃
Support : 2.4GHz RF
Taille : 74.5*35.6*16.5mm
Distance de contrôle : 30M
Diagramme de connexion :
Tension d'entrée = Tension de sortie
Contrôleur LED RGBW
Numéro de modèle : C04RF
Tension d'entrée : DC5-24V(5.5*2.1mm)
Sortie : 6A/Canal 6A/Canal;Total 12A Max
Température de fonctionnement (Ta):-25~40℃
Support : 2.4GHz RF
Taille : 74.5*35.6*16.5mm
Distance de contrôle : 30M
Schéma de connexion :
Tension d'entrée = Tension de sortie
Contrôleur de LED RGBCCT
Numéro de modèle : C05RF
Tension d'entrée : DC5-24V(5.5*2.1mm)
Sortie : 6A/Canal ; Total 12A Max
Température de fonctionnement (Ta):-25~40℃
Support : 2.4GHz RF
Taille : 74.5*35.6*16.5mm
Distance de contrôle : 30M
Schéma de connexion :
Tension d'entrée = Tension de sortie
