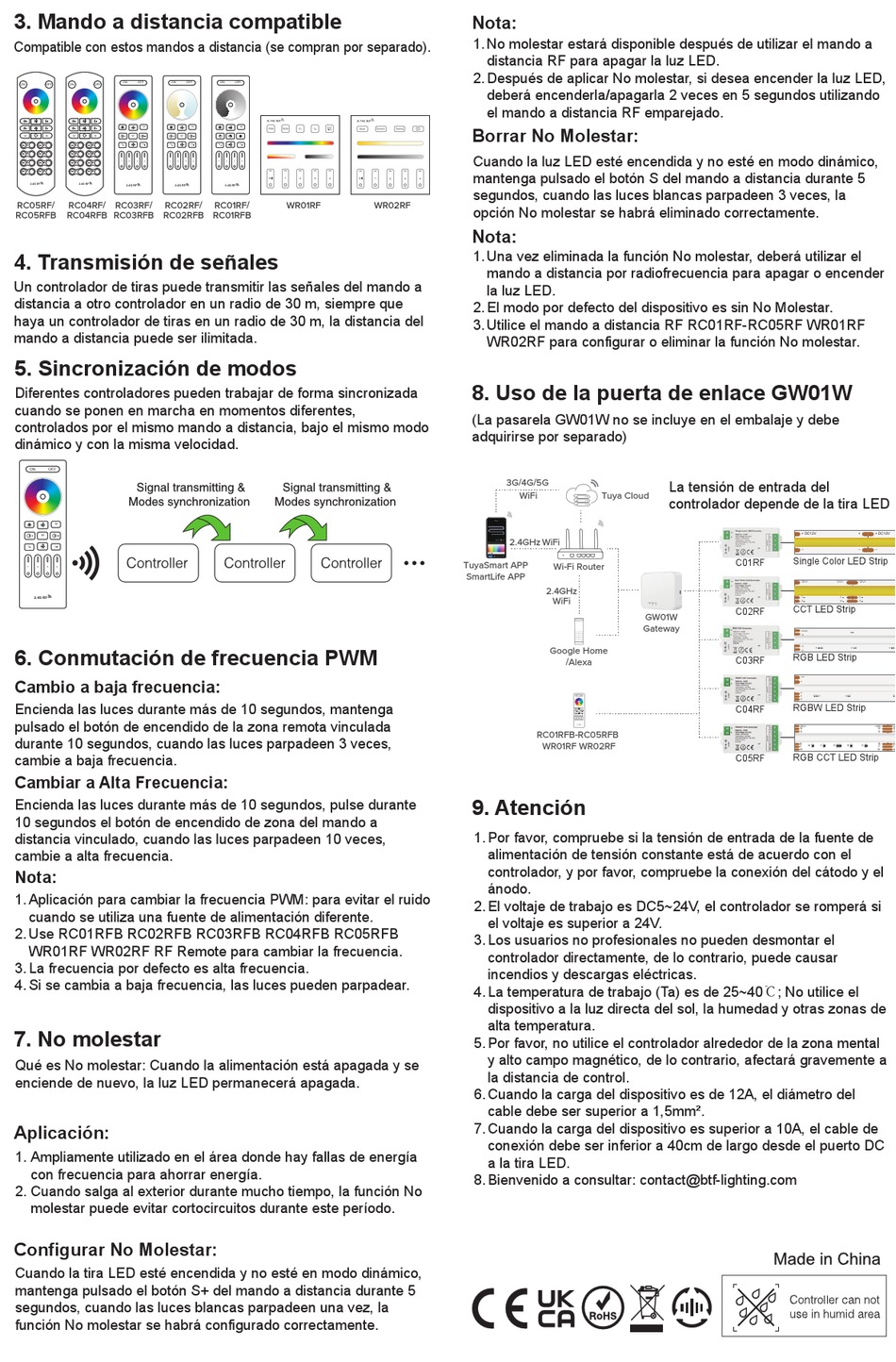

BTF LIGHTING C01RF Handbuch Seite 6

3. Mando a distancia compatible
Compatible con estos mandos a distancia (se compran por separado).
ON OFF ON
ON OFF ON OFF
M
W M W M W W
S S S
1 2 3 4 1 2
2.4G RF 2.4G RF
2.4G RF 2.4G RF
RC05RF/ RC04RF/ RC03RF/ RC02RF/
RC05RFB RC04RFB RC03RFB RC02RFB
4. Transmisión de señales
Un controlador de tiras puede transmitir las señales del mando a
distancia a otro controlador en un radio de 30 m, siempre que
haya un controlador de tiras en un radio de 30 m, la distancia del
mando a distancia puede ser ilimitada.
5. Sincronización de modos
Diferentes controladores pueden trabajar de forma sincronizada
cuando se ponen en marcha en momentos diferentes,
controlados por el mismo mando a distancia, bajo el mismo modo
dinámico y con la misma velocidad.
ON OFF
M
W
S S
1 2 3 4
2.4G RF
6. Conmutación de frecuencia PWM
Cambio a baja frecuencia:
Encienda las luces durante más de 10 segundos, mantenga
pulsado el botón de encendido de la zona remota vinculada
durante 10 segundos, cuando las luces parpadeen 3 veces,
cambie a baja frecuencia.
Cambiar a Alta Frecuencia:
Encienda las luces durante más de 10 segundos, pulse durante
10 segundos el botón de encendido de zona del mando a
distancia vinculado, cuando las luces parpadeen 10 veces,
cambie a alta frecuencia.
Nota:
1. Aplicación para cambiar la frecuencia PWM: para evitar el ruido
cuando se utiliza una fuente de alimentación diferente.
2. Use RC01RFB RC02RFB RC03RFB RC04RFB RC05RFB
WR01RF WR02RF RF Remote para cambiar la frecuencia.
3. La frecuencia por defecto es alta frecuencia.
4. Si se cambia a baja frecuencia, las luces pueden parpadear.
7. No molestar
Qué es No molestar: Cuando la alimentación está apagada y se
enciende de nuevo, la luz LED permanecerá apagada.
Aplicación:
1. Ampliamente utilizado en el área donde hay fallas de energía
con frecuencia para ahorrar energía.
2. Cuando salga al exterior durante mucho tiempo, la función No
molestar puede evitar cortocircuitos durante este período.
Configurar No Molestar:
Cuando la tira LED esté encendida y no esté en modo dinámico,
mantenga pulsado el botón S+ del mando a distancia durante 5
segundos, cuando las luces blancas parpadeen una vez, la
función No molestar se habrá configurado correctamente.
OFF ON OFF
M M
S S S
3 4 1 2 3 4
2.4G RF
RC01RF/ WR01RF
RC01RFB
Nota:
1. No molestar estará disponible después de utilizar el mando a
distancia RF para apagar la luz LED.
2. Después de aplicar No molestar, si desea encender la luz LED,
deberá encenderla/apagarla 2 veces en 5 segundos utilizando
el mando a distancia RF emparejado.
Borrar No Molestar:
Cuando la luz LED esté encendida y no esté en modo dinámico,
mantenga pulsado el botón S del mando a distancia durante 5
segundos, cuando las luces blancas parpadeen 3 veces, la
WR02RF
opción No molestar se habrá eliminado correctamente.
Nota:
1. Una vez eliminada la función No molestar, deberá utilizar el
mando a distancia por radiofrecuencia para apagar o encender
la luz LED.
2. El modo por defecto del dispositivo es sin No Molestar.
3. Utilice el mando a distancia RF RC01RF-RC05RF WR01RF
WR02RF para configurar o eliminar la función No molestar.
8. Uso de la puerta de enlace GW01W
(La pasarela GW01W no se incluye en el embalaje y debe
adquirirse por separado)
3G/4G/5G
WiFi
2.4GHz WiFi
TuyaSmart APP
SmartLife APP
RC01RFB-RC05RFB
WR01RF WR02RF
9. Atención
1. Por favor, compruebe si la tensión de entrada de la fuente de
alimentación de tensión constante está de acuerdo con el
controlador, y por favor, compruebe la conexión del cátodo y el
ánodo.
2. El voltaje de trabajo es DC5~24V, el controlador se romperá si
el voltaje es superior a 24V.
3. Los usuarios no profesionales no pueden desmontar el
controlador directamente, de lo contrario, puede causar
incendios y descargas eléctricas.
4. La temperatura de trabajo (Ta) es de 25~40℃; No utilice el
dispositivo a la luz directa del sol, la humedad y otras zonas de
alta temperatura.
5. Por favor, no utilice el controlador alrededor de la zona mental
y alto campo magnético, de lo contrario, afectará gravemente a
la distancia de control.
6. Cuando la carga del dispositivo es de 12A, el diámetro del
cable debe ser superior a 1,5mm².
7. Cuando la carga del dispositivo es superior a 10A, el cable de
conexión debe ser inferior a 40cm de largo desde el puerto DC
a la tira LED.
8. Bienvenido a consultar: contact@btf-lighting.com
La tensión de entrada del
Tuya Cloud
controlador depende de la tira LED
Wi-Fi Router
2.4GHz
WiFi
GW01W
Gateway
Google Home
/Alexa
ON OFF
M
W
S S
1 2 3 4
2.4G RF
+ DC12V + + DC12V
– – –
Single Color LED Strip
C01RF
12V+ 12V+ 12V+ 12V+
C C C C
W W W W
CCT LED Strip
C02RF
+DC24V +DC24V
GRB
-B -B
-R -R
R B G
-G -G
RGB LED Strip
C03RF
+24V
G
R
B R B G
W
RGBW LED Strip
C04RF
24V+ +24V 24V+
R- R- R-
G- G- G-
B- B- B-
W C R B G W
C- C- C-
W- W- W-
C05RF RGB CCT LED Strip
12V+
C
W
+DC2
-B
-R
-G
W
C
