9.3. Montage des Geräts in der Wand
Führen Sie den Elektronikeinsatz mit den angeschlossenen Kabeln vorsichtig in die UP-Dose ein. Achten
Sie darauf, dass die Kabel dabei nicht zu stark geknickt oder aus den Klemmen herausgezogen werden.
Schrauben Sie den Elektronikeinsatz des OPUS RDS Radios Basic UP mit den beiliegenden PT-Schrauben
in die UP-Dose.
Nachdem der Elektronikeinsatz montiert ist, wird die Frontplatte aufgesteckt und dadurch der
Schalterrahmen fixiert.
Höhendifferenzen zwischen Frontplatte und Schalterrahmen können durch die mitgelieferten
Ausgleichsrahmen ausgeglichen werden.
Hinweis:
Der Rahmen ist nicht Bestandteil des Geräts. Er muss je nach gewähltem Schalterprogramm beim Elektro-
Großhändler bestellt werden.
10. Betrieb und Bedienung
10.1. Inbetriebnahme
Nach dem Anschluss der 230V-Leitung ist das Gerät betriebsbereit.
Hinweis:
Bei Stromversorgung leuchtet das Display um die Betriebsbereitschaft (Standby) / Netzversorgung
anzuzeigen.
10.2. Funktionalität des Geräts
Radio-Wiedergabe mit RDS-Funktion
Anzahl der Senderspeicherplätze: 9
Wiedergabe von Musik von bis zu max. 2 externen Quellen
Anzeige-Display für Sonderfunktionen (Sleep/Time) und Quelleninformation
Produktversion/Ausgabe des Dokuments
Technische & optische Änderungen vorbehalten
OPUS-RDS Radio Basic UP
560.640.37.1

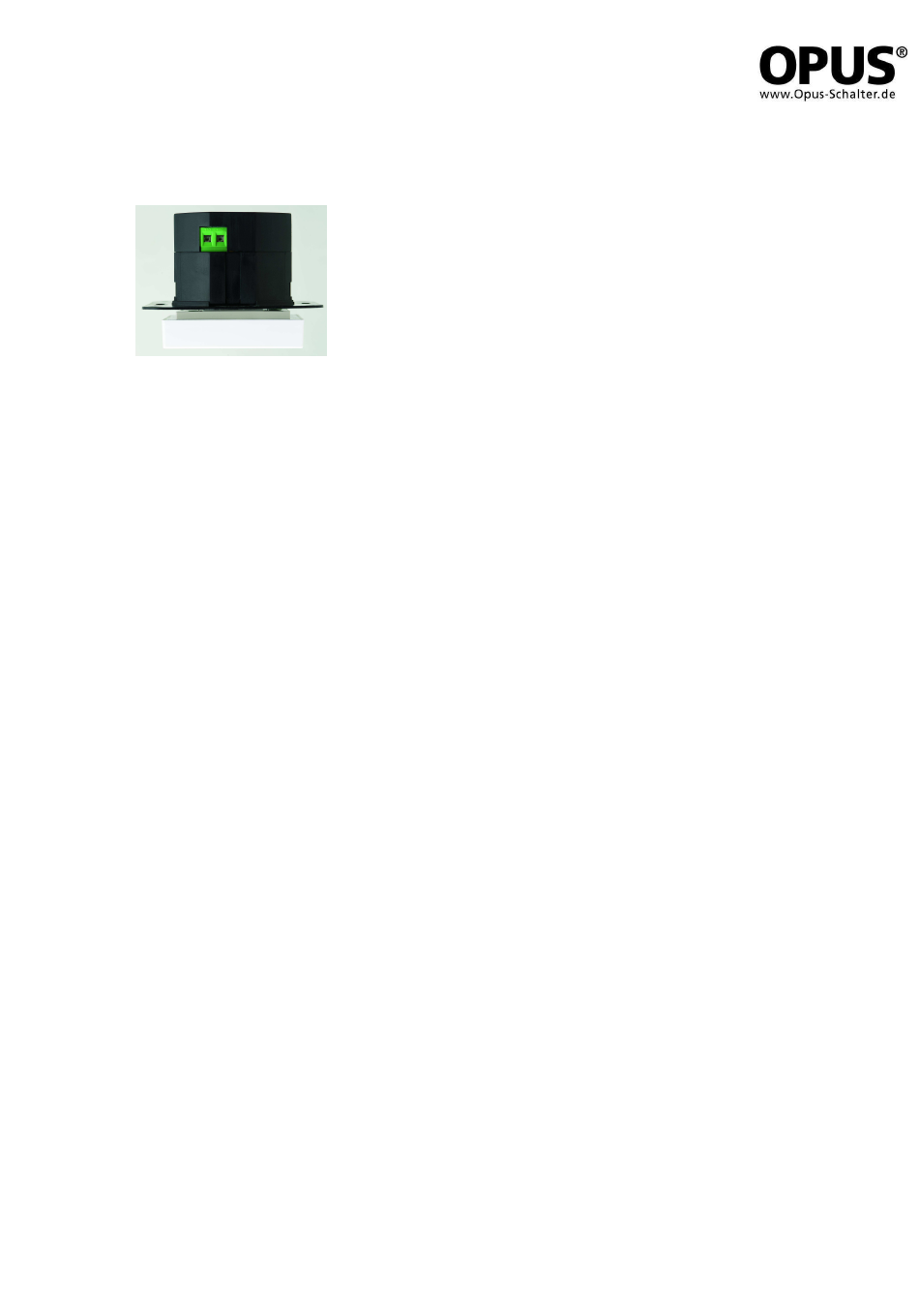

Schließen Sie die 230 V-Stromversorgung an. Stecken Sie
dazu das Kabel in die Klemmen und schrauben es mit den
an der Frontseite zugänglichen Schrauben fest.
Hinweis:
Zur zusätzlichen Isolation liegt der Silikonschlauch bei.
Schneiden Sie diesen in zwei gleichlange Stücke.
Führen Sie nun die Adern (L) und (N) des 230V-Kabels
durch den vorgesehenen Schutzschlauch hindurch.
Legen Sie dann die Adern auf die Anschlussklemme auf.
Führen Sie den Silikonschlauch so weit als möglich an die
Klemmen heran.
