1. Begrüßung
Vielen Dank für den Kauf dieses Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze
technische Information.
Versichern Sie sich bitte, ob Sie die richtige Bedienungsanleitung zu Ihrem Produkt haben. Vergleichen Sie
hierzu die obige Produktbezeichnung und die Art.-Nr. mit den Angaben auf dem Produktetikett.
2. Inventarcheckliste
- OPUS-RDS Radio Basic UP
- PT-Schrauben 3x16
- Siliconschlauch 250 mm
- Papp-Abstandsringe
- Fernbedienung
- Batterie für Fernbedienung
- Bedienungsanleitung
3. Sicherheitsinformationen
Wichtige Sicherheitshinweise
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheitsvorschriften.
3.1. Hinweise zum Gebrauch dieser Anleitung
Lesen Sie diese Anleitung vor Gebrauch aufmerksam durch und benutzen Sie dieses Gerät nur
entsprechend den hier aufgeführten Hinweisen.
3.2. Symbole in dieser Anleitung:
Dieses Zeichen warnt vor Verletzungsgefahren und Sachschäden
Dieses Zeichen warnt vor Verletzungsgefahr durch Elektrizität.
Dieses Zeichen warnt vor Verletzungsgefahr und/oder Verpuffung.
Dieses Zeichen verweist auf ergänzende Informationen.
Produktversion/Ausgabe des Dokuments
Technische & optische Änderungen vorbehalten

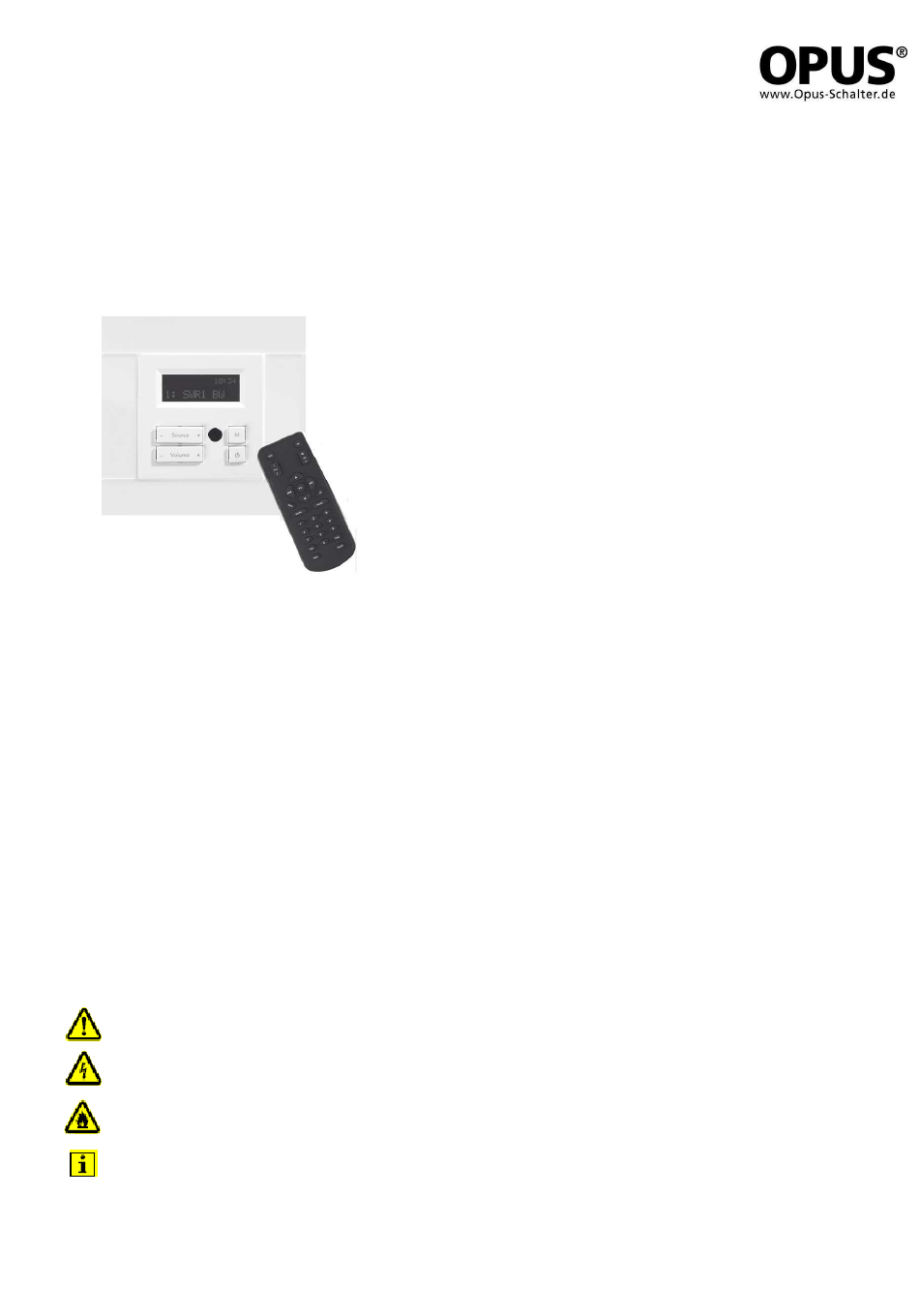

OPUS-RDS Radio Basic UP
560.640.37.1
Seite 1 von 13
12.01.2018
Inhaltsverzeichnis
Inhaltszusammenfassung für Opus RDS UP
- Seite 1 Versichern Sie sich bitte, ob Sie die richtige Bedienungsanleitung zu Ihrem Produkt haben. Vergleichen Sie hierzu die obige Produktbezeichnung und die Art.-Nr. mit den Angaben auf dem Produktetikett. 2. Inventarcheckliste - OPUS-RDS Radio Basic UP - PT-Schrauben 3x16 - Siliconschlauch 250 mm...
-
Seite 2: Signalworte In Dieser Anleitung
Im Innenbereich, fest in Unterputzdose installiert. 6. Nicht bestimmungsgemäße Verwendung Das Gerät ist nicht geeignet zum Betrieb im Außenbereich. Die Umgebungstemperatur sollte 30°C nicht überschreiten. 7. Technische Daten OPUS-RDS Radio Basic UP Versorgungsspannung 230 V AC, 50 Hz Ausgangsleistung 1 x 1,2 Watt... -
Seite 3: Allgemein
UP-Dose herauszuführen und nach Anschluss des Radios ggf. wieder im Kabelrohr bzw. im UP-Gehäuse unterzubringen. Halten Sie dafür ausreichend Platz zur Verfügung. Hinweis zum Aufbau des OPUS-RDS Radio Basic UP Das Gerät besteht aus 2 Teilen: 1 - Bedienaufsatz 2 - Elektronikeinsatz mit Tragplatte Vorsicht: Nehmen Sie niemals den Bedienaufsatz unter Spannung ab. -
Seite 4: Anschluss Der Externen Quelle (Aux)
9.2.2. Anschluss der externen Quelle (AUX) Anschluss einer externen Quelle, z.B. Dockingstation OPUS MP 55 BTL oder Bluetooth-Empfänger OPUS BTR 55 MK2: Verwenden Sie ein abgeschirmtes Kabel. Legen Sie den Schirm auf (-) und den Innenleiter auf (+) auf und ziehen Sie die an der Frontseite zugänglichen Schrauben fest. -
Seite 5: Montage Des Geräts In Der Wand
Führen Sie den Elektronikeinsatz mit den angeschlossenen Kabeln vorsichtig in die UP-Dose ein. Achten Sie darauf, dass die Kabel dabei nicht zu stark geknickt oder aus den Klemmen herausgezogen werden. Schrauben Sie den Elektronikeinsatz des OPUS RDS Radios Basic UP mit den beiliegenden PT-Schrauben in die UP-Dose. -
Seite 6: Bedienung
Durch das Drücken der „M“ für 3 sec. gelang man in das Menü ** Frequency ** (manuelles scannen am OPUS-RDS Radio Basic UP über die Tasten „Vol. (-/+)“) Bei erneutem drücken der „M“ Taste gelangt man in das Menü ** Auto Scan ** (die Radiosender 1-9 werden autom. -
Seite 7: Das Konfigurationsmenü
Das Display besteht aus 2 Zeilen Obere Zeile: Sonderfunktionen Untere Zeile: Wert Hinweis: Das OPUS-RDS Radio Basic UP kann über die Tasten als auch über die Fernbedienung programmiert werden (siehe Kapitel 12.). Die Menüpunkte des Geräts (Konfigurationsmodus) Menüblock A1 (Sendereinstellung) Um ins Konfigurationsmenü... - Seite 8 Bedienungsanleitung OPUS-RDS Radio Basic UP Passend zu 560.640.37.1 Menüblock A2 (Autoscan) Anzeige im Display: Zeile 1: Frequency Zeile 2: Frequenz in MHz Druck auf Taste „Volume +“: Scanstart Die Autoscanfunktion sucht die ersten 9 Sender und speichert diese nacheinander ab.
-
Seite 9: Betrieb
Bedienungsanleitung OPUS-RDS Radio Basic UP Passend zu 560.640.37.1 Menüpunk C3: DIM Betrieb / Standby. Displayhelligkeit im Im Standby: 5 Stufen (OFF/Step1/Step2/Step3/MAX) Im Betrieb: 4 Stufen (Step1/Step2/Step3/MAX) Einstellungen: Die Bedienung erfolgt über die Tasten Source +/- (einen Schritt nach oben) Volume +/- (einen Schritt nach unten) -
Seite 10: Lautstärkeanzeige Bei Bedienung
Bedienungsanleitung OPUS-RDS Radio Basic UP Passend zu 560.640.37.1 Menüblock D1 (max. Lautstärke) Drücken Sie die Taste „Source -“ und gleichzeitig „M“ für ca. 2 Sekunden, um in die Auswahl zu kommen. Anzeige im Display: Zeile 1: max. 0 dB (max. mögl. Lautstärkewert) Zeile 2: a: <... -
Seite 11: Sendereinstellung
560.640.37.1 12. Fernbedienung 12.1. Funktionen der Fernbedienung Das OPUS-RDS Radio Basic UP kann auch über die Fernbedienung gesteuert werden. Über die Tasten der Fernbedienung kann das OPUS -RDS Radio Basic UP auch programmiert werden. 12.2. Bedientasten der Fernbedienung AUX … Umschalten auf Quelle VOL +/- …... -
Seite 12: Batteriewechsel Der Fernbedienung
Bedienungsanleitung OPUS-RDS Radio Basic UP Passend zu 560.640.37.1 Hinweis: Der Suchvorgang kann ein paar Minuten in Anspruch nehmen. Parameterspeicherung: Die Senderwahl und die Lautstärkeeinstellung werden alle 10 Sekunden automatisch gespeichert. 12.4. Batteriewechsel der Fernbedienung - Einschub mit Batterie herausziehen - (alte Batterie entfernen) - (neue) Batterie einlegen - Einschub wieder verschließen... - Seite 13 Bedienungsanleitung OPUS-RDS Radio Basic UP Passend zu 560.640.37.1 15. Konformitätserklärung mit den Produktnormen CE-Konformität Dieses Produkt erfüllt die CE-Kennzeichnungs-kriterien. Die Konformitätserklärung kann beim Hersteller angefordert werden. 16. Name und Adresse des Herstellers Gewährleistung Herstelleranschrift/Kontaktadresse Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
