Seite 22: Bevor Sie Anfangen
BEVOR SIE ANFANGEN GERÄTEBESCHREIBUNG: Das Sicherungsmodul GBM-03 dient zum Schutz elektrischer Empfänger vor den Auswirkungen eines Stromanstiegs über den zulässigen Wert. Das Gerät eignet sich perfekt zum Schutz des Energiezählers MEW-01. Wenn die Sicherung entfernt wird, weist das Gerät einen sichtbaren offenen Stromkreis auf. - Seite 23 WARNUNGEN! Das Gerät muss gemäß den geltenden Normen an einen 3-Phasen-Netz angeschlossen werden. Die Anschlussart ist in diesem Handbuch angegeben. Tätigkeiten im Zusammenhang mit: ACHTUNG Installation, Anschluss und Einstellung sollten von qualifizierten Elektrikern durchgeführt werden, die das Handbuch und die Funktionen des Geräts gelesen haben und über entsprechende Qualifikationen verfügen.
-
Seite 24: Technische Daten

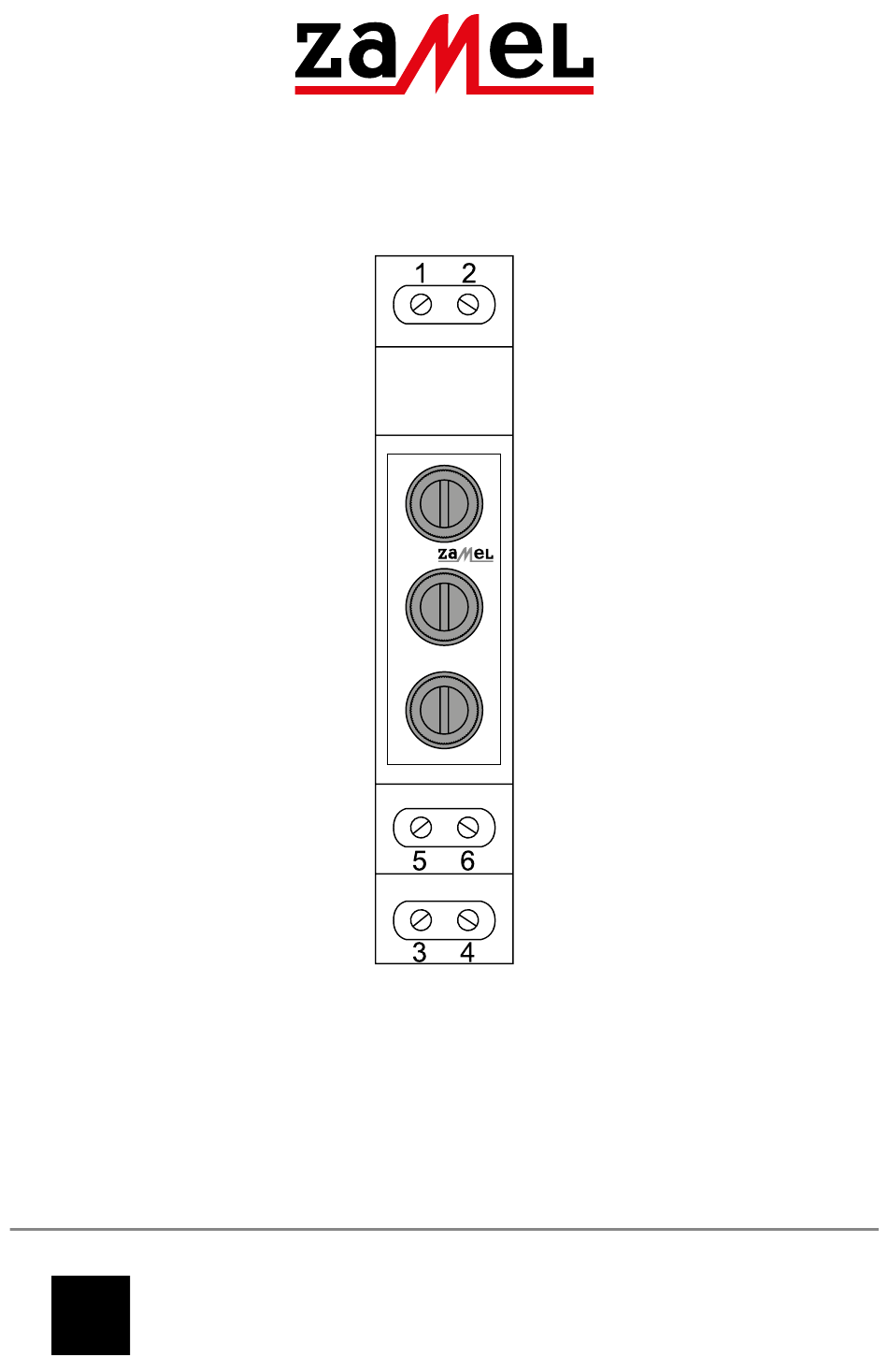

TECHNISCHE DATEN GBM-03 1-2 – erste Sicherung (B1) Stromanschlüsse: 3-4 – zweite Sicherung (B2) 5-6 – dritte Sicherung (B3) Sicherheitsbasis: Sicherungseinsatz Ø 5 x 20 mm Zulässige Spannung: 230–400 VAC/DC Maximaler Einfügestrom: 6,3A Anzahl Anschlussklemmen: Querschnitt 0,2 ÷ 2,5 mm der Anschlussdrähte:... - Seite 25 AUSSEHEN L/+-Klemmen für Sicherung B1 (1, 2) Sicherungsdose B1 Sicherungsdose B2 GBM - 03 Sicherungsdose B3 L/+-Klemmen für Sicherung B3 (5, 6) L/+-Klemmen für Sicherung B2 (3, 4)
-
Seite 26: Abmessungen
ABMESSUNGEN INTERNES DIAGRAMM... -
Seite 27: Funktionalität
Leistungsschalter oder den Lasttrennschalter an den entsprechenden Stromkreis anschließen. 2. Prüfen Sie die Spannungsfreiheit der Netzkabel mit einem geeigneten Gerät. 3. Montieren Sie das GBM-03-Gerät in dem Schaltschrank auf eienr DIN-Schiene. 4. Schließen Sie die Adern gemäß Anschlussplan an die Klemmen an. -
Seite 28: Anschluss
ANSCHLUSS MEW - 01 STATUS CONFIG GBM - 03 Wi-Fi S1 S2 S1 S2 S1 S2... -
Seite 29: Anwendung
GBM - 03 Wi-Fi S1 S2 S1 S2 S1 S2 Das Sicherungsmodul GBM-03 schützt den Energiezächler MEW-01 vor den Auswirkungen eines Kurzschlusses, wenn vor dem Überwachungspunkt eine Absicherung die größer als 16A angeschlossen ist. Das Sicherungsmodul enthält Sicherungen, die den Strom auf 500 mA begrenzen. - Seite 30 GARANTIE 1. ZAMEL Sp. z o.o. z o. o. gewährt 24 Monate Garantie für die verkaufte Ware. 2. Die Garantie von ZAMEL Sp. z o.o. z o. o. deckt folgendes nicht ab: a) mechanische Transportschäden, Schäden bei Be-/Entladen oder andere Umstände, b) Schäden, die wegen fehlerhaften Installation oder...
