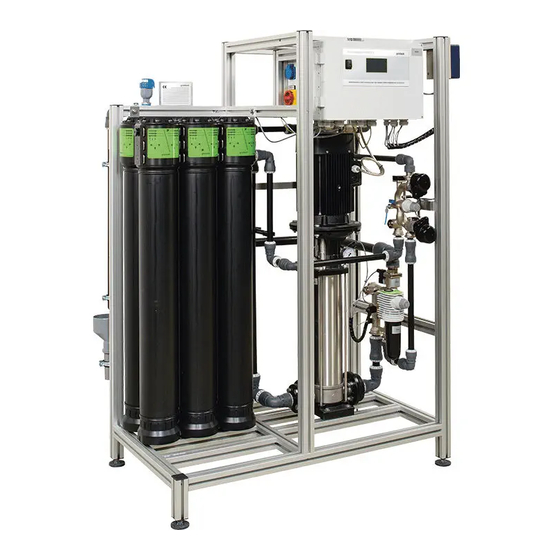

Grunbeck GENO-OSMO-X Betriebsanleitung
Umkehrosmoseanlage
Vorschau ausblenden
Andere Handbücher für GENO-OSMO-X:
- Betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (100 Seiten)
Verwandte Anleitungen für Grunbeck GENO-OSMO-X
Inhaltszusammenfassung für Grunbeck GENO-OSMO-X

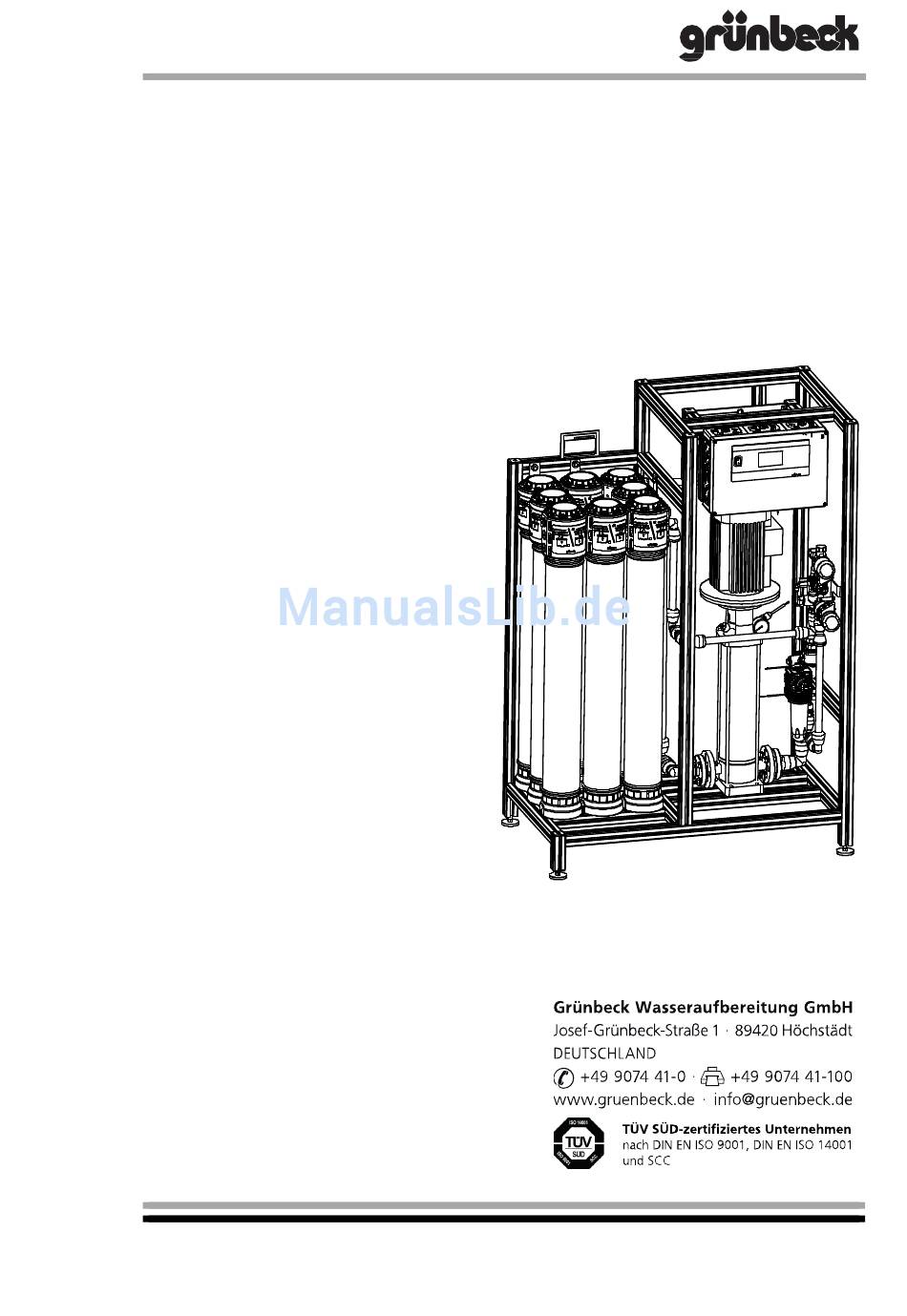

- Seite 1 Betriebsanleitung Umkehrosmoseanlage GENO ® -OSMO-X mit Bedienteil GENO ® -tronic und Steuerung GENO ® -OSMO-X ab Software-Version V1.07 Stand August 2016 Bestell-Nr. 084 750 927...
-
Seite 3: Inhaltsverzeichnis
Umkehrosmoseanlage ® GENO -OSMO-X Inhaltsverzeichnis ALLGEMEINE HINWEISE ................................... 6 1 | Vorwort ........................................6 2 | Hinweise zum Benutzen der Betriebsanleitung ............................6 3 | Allgemeine Sicherheitshinweise ................................. 7 Symbole und Hinweise ..................................7 ... - Seite 4 Umkehrosmoseanlage ® GENO -OSMO-X Impressum Alle Rechte vorbehalten. Copyright by Grünbeck Wasseraufbereitung GmbH Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf – auch auszugsweise – nur mit ausdrücklicher, schriftlicher Genehmigung durch die Firma Grünbeck Wasseraufbereitung in fremde Sprachen übersetzt, nachgedruckt, auf Datenträgern gespeichert oder digital verviel- fältigt werden.
-
Seite 5: Eu-Konformitätserklärung
Umkehrosmoseanlage ® GENO -OSMO-X EU-Konformitätserklärung Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültig- keit. -
Seite 6: Aallgemeine Hinweise
Umkehrosmoseanlage ® GENO -OSMO-X A Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck entschieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasser- problem die maßgeschneiderte Lösung. Alle Grünbeck-Geräte sind aus hochwertigen Materialien gefer- tigt. -
Seite 7: Allgemeine Sicherheitshinweise
Umkehrosmoseanlage ® GENO -OSMO-X 3 | Allgemeine Sicherheitshinweise 3.1 Symbole und Hinweise Wichtige Hinweise in dieser Betriebsanleitung werden durch Symbole hervorgehoben. Im Interesse eines gefahrlosen und sicheren Umgangs sind diese Hinweise besonders zu beachten. Gefahr! Missachten so gekennzeichneter Hinweise führt zu schweren oder lebensgefährlichen Verletzungen, hohen Sach- schäden oder zu unzulässiger Verunreinigung des Trinkwassers. -
Seite 8: Schutz Vor Wasser- Schäden
Umkehrosmoseanlage ® GENO -OSMO-X 3.4 Schutz vor Wasser- schäden Warnung! Zum Schutz des Aufstellortes bei Wasserschäden muss: ein ausreichender Bodenablauf vorhanden sein, oder eine Wasserstoppeinrichtung (siehe Teil C Zubehör) einge- baut sein. Warnung! Bodenabläufe, die an die Hebeanlage abgeleitet werden, sind bei Stromausfall außer Funktion. -
Seite 9: Bgrundlegende Informationen
Umkehrosmoseanlage ® GENO -OSMO-X B Grundlegende Informationen 1 | Gesetze, Verordnungen, Normen Beim Umgang mit Trinkwasser sind im Interesse des Gesund- heitsschutzes einige Regeln unvermeidlich. Diese Betriebsan- leitung berücksichtigt die geltenden Vorschriften und gibt Ihnen alle Hinweise, die Sie für den sicheren Betrieb Ihrer Wasserauf- bereitungsanlage benötigen. -
Seite 10: Funktionsprinzip Umkehrosmose
Umkehrosmoseanlage ® GENO -OSMO-X 3 | Funktionsprinzip Umkehrosmose Prinzip: Konzentrat: Voraufbereitetes Speisewasser Permeat Abb. B-1: Funktionsprinzip Osmose Osmotischer Druck Umgekehrte Osmose Lösung hoher Lösung niedriger Lösung hoher Lösung niedriger Lösung hoher Lösung niedriger Konzentration Konzentration Konzentration Konzentration Konzentration Konzentration (Konzentrat) (Permeat) Abb. -
Seite 11: Cproduktbeschreibung
Umkehrosmoseanlage ® GENO -OSMO-X C Produktbeschreibung 1 | Typenschild Anfragen oder Bestellungen können schneller bearbeitet wer- den, wenn Sie die Daten auf dem Typenschild Umkehrosmose- ® anlage GENO -OSMO-X angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendigen Daten stets griff- bereit zu haben. -
Seite 12: Funktionsbeschreibung
Umkehrosmoseanlage ® GENO -OSMO-X 2 | Funktionsbeschreibung Speisewasser Konzentrat Kanal Permeat Abb. C-2: Anlagenaufbau Umkehrosmoseanlage GENO ® -OSMO-X Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx... - Seite 13 Umkehrosmoseanlage ® GENO -OSMO-X Speisewassereingang Anschluss 1“ bzw. 1¼ (AG) flachdichtend zum bauseitigen An- schluss des Speisewasser Hinweis: Anschluss über Wasserzählerverschraubung vorse- hen. Magnetventil ist während der Permeatproduktion immer geöffnet. Nach Anla- Speisewasser genstop (Behälter voll) bleibt das Ventil noch für die eingestellte RO1V1 Ausspülmenge der Membrane(n) geöffnet.
- Seite 14 Umkehrosmoseanlage ® GENO -OSMO-X Druckschalter Verhindert, dass der Anlagenbetriebsdruck 16 bar übersteigt. Maximaldruck RO1CP3 Membrane Umkehrosmose Membrane zur Erzeugung des Permeats. RO1B1 Durchflusssensor Per- Über Impulssignal an Steuerung. meat RO1CF3 Probeventil Permeat Möglichkeit zur manuellen Qualitätsbestimmung über Probeven- RO1H5 til. Leitfähigkeitsmessung Leitfähigkeitssensor nach 2-Elektrodenprinzip (Temperaturkom- RO1CQ1...
- Seite 15 Umkehrosmoseanlage ® GENO -OSMO-X ® Abb. C-4: Umkehrosmoseanlage GENO -OSMO-X Hydromodul Konzentrat Abb. C-5: Umkehrosmoseanlage GENO ® -OSMO-X Hydromodul Permeat Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx...
- Seite 16 Umkehrosmoseanlage ® GENO -OSMO-X Abb. C-6: Umkehrosmoseanlage GENO ® -OSMO-X 3000 mit Trinkwasserfilter, hydraulische Anschlüsse, Membrane und Hochdruckpumpe Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx...
-
Seite 17: Technische Daten
Umkehrosmoseanlage ® GENO -OSMO-X 3 | Technische Daten ® Tabelle C-1: Technische Daten Umkehrosmoseanlage GENO -OSMO-X 1200 1600 2200 3000 Anschlussdaten Anschlussnennweite (AG) 1“ 1“ 1“ 1“ 1“ 1 ¼“ 1 ¼“ Speisewasserzuleitung Anschlussnennweite (AG) 1“ 1“ 1“ 1“ 1“ 1“... -
Seite 18: Bestimmungsgemäße Verwendung
Umkehrosmoseanlage ® GENO -OSMO-X 4 | Bestimmungsgemäße Verwendung Die Umkehrosmoseanlage dient zur Entsalzung von Trinkwas- ser nach Trinkwasserverordnung (TrinkwV). Das erzeugte Was- ser wird hauptsächlich in der Industrie benötigt. Eine entsprechende Voraufbereitung bzw. die Einsatzgrenzen (Punkt 5) müssen eingehalten werden. ... -
Seite 19: Einsatzgrenzen
Umkehrosmoseanlage ® GENO -OSMO-X 5 | Einsatzgrenzen Für den Einsatz der Umkehrosmoseanlage gelten als Obergren- ze der zugelassenen Wasserinhaltsstoffe die Grenzwerte der Trinkwasserverordnung. Gesamthärte < 0,1 °dH (0,18 °f; 0,018 mmol/l) freies Chlor n. n. Eisen < 0,10 mg/l ... -
Seite 20: Lieferumfang
Umkehrosmoseanlage ® GENO -OSMO-X 6 | Lieferumfang Steuerung mit 4.3“ Grafik-Touchpanel zur Anzeige des Be- 6.1 Grundausstattung triebszustandes und der Anlagenwerte. Potentialfreie Kontak- te zur Weiterleitung von Vorwarnungen und Sicherheitsab- schaltung. Digitaleingang zur vorrangigen Permeat- Produktion in Zeiten günstigen Stromtarifs (Smart Metering). Vollautomatische Überwachung und Regelung der Anlagen- parameter Permeatdurchfluss, Überwachung der Permeatleit- fähigkeit durch Grenzwertvorgabe in der Steuerung, Ausbeu-... -
Seite 21: Optionale Zusatzausstattung
Umkehrosmoseanlage ® GENO -OSMO-X 6.2 Optionale Zusatzausstattung Hinweis: Es ist möglich, bestehende Anlagen mit optionalen Komponenten nachzurüsten. Der für Ihr Gebiet zuständige Au- ßendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen gern für nähere Informationen zur Verfügung. 101 210 ® Trinkwasserfilter BOXER K 1“... -
Seite 22: Kommunikationsmodul Profibus Dp
Umkehrosmoseanlage ® GENO -OSMO-X 750 160 Kommunikationsmodul Profibus DP zur Anbindung an einen Profibus DP „Master“ 750 170 Kommunikationsmodul BACnet IP zur Anbindung an einen BACnet IP „Master“ 750 175 Kommunikationsmodul Modbus RTU zur Anbindung an einen Modbus RTU „Master“ 750 180 Potentialfreie Meldungen zur Anbindung an eine GLT/ZLT... - Seite 23 Umkehrosmoseanlage ® GENO -OSMO-X 126 875 GENO ® -STOP 1“ GENO ® -STOP optimaler Schutz vor Wasserschä- den. Die neue Sicherheitseinrichtung GENO ® -STOP bietet Ihnen zuverlässig einen Rundumschutz vor Wasserschäden. Der GENO ® -STOP kann mit bis zu 2 kabelgebundenen Wassersensoren und mit 5 Funkwassermeldern ausgestattet werden.
-
Seite 24: Verbrauchsmaterial
Umkehrosmoseanlage ® GENO -OSMO-X 730 640 Druckerhöhungsanlage GENO ® FU-X 2/40-1 N Kompaktes, druckabhängig gesteuertes Pumpenag- gregat bestehend aus einer Kreiselpumpe kpl. Edel- stahl, sowie integriertem Druck- und Kontaktwasser- zähler. Steuerelektronik mit Leistungsschaltung, hin- tergrundbeleuchtetes Graphikdisplay. Betriebsschal- ter, Betriebsprotokoll über SD-Karte, potentialfreier Melde-/ Störmeldekontakt, Rückschlagventil, Ab- sperrventil für jede Pumpe (saug- und druckseitig), zwangsdurchströmtes Membran-... -
Seite 25: Verschleißteile
Umkehrosmoseanlage ® GENO -OSMO-X 6.4 Verschleißteile Dichtungen und Ventile unterliegen einem gewissen Verschleiß. Verschleißteile sind nachfolgend aufgeführt. Hinweis: Obwohl es sich um Verschleißteile handelt, überneh- men wir bei diesen Teilen eine eingeschränkte Gewährleistungs- frist von 6 Monaten. Gleiches gilt für elektrische Bauteile. Magnetventile, Einstellventile, Wasserzähler, Dichtungen Abb. -
Seite 26: Dinstallation
Umkehrosmoseanlage ® GENO -OSMO-X D Installation 1 | Allgemeine Einbauhinweise Der Aufstellort muss genügend Platz bieten. Die Anlage darf nur mit der linken Seite (Druckrohre) bündig an einer Wand aufge- stellt werden. Vor, hinter und rechts neben der Anlage muss ausreichend Abstand für Installations- und Servicearbeiten ein- gehalten werden (>... -
Seite 27: Anlage Anschließen
Umkehrosmoseanlage ® GENO -OSMO-X 3 | Anlage anschließen Schutzkappen für Anschlüsse Speisewasser, Permeat, Kon- zentrat Kanal an der Anlage entfernen. Speisewasser anschließen. Konzentrat Kanal nach DIN 1988 anschließen, Rohrbelüftung über Anlagenniveau montieren. Verbindung zwischen Abgang Permeat und Vorlagebehältern herstellen. -
Seite 28: Elektroinstallation
Umkehrosmoseanlage ® GENO -OSMO-X 4 | Elektroinstallation Da die Umkehrosmose-Anlage GENO ® -OSMO-X über einen Frequenzumrichter für die Hochdruckpumpe verfügt, kann es zu Problemen mit dem in der Netzzuleitung eingebauten Fehler- strom-Schutzschalter kommen. Empfehlenswert ist daher: Verwendung eines allstromsensitiven FI mit 30 mA Ansprechschwelle. - Seite 29 Umkehrosmoseanlage ® GENO -OSMO-X Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx...
-
Seite 30: Leitungsverbindungen Innerhalb Von Steuerung Geno Geno ® -Tronic
Umkehrosmoseanlage ® GENO -OSMO-X ® 4.2 Leitungsverbindungen innerhalb von Steuerung GENO -OSMO-X und Bedienteil GENO ® -tronic: Folgende Leitungsverbindungen sind werksseitig vorinstalliert und dürfen nicht verändert werden: Linux Bedienteil. Stromversorgung Bedienplatine Von Grundplatine Klemme nach Bedienplatine Klemme +24 V= Masse Serielle Verbindung RS 485 RS 485 A RS 485 B... -
Seite 31: Leitungsverbindungen Innerhalb Der Umkehrosmoseanlage Geno
Umkehrosmoseanlage ® GENO -OSMO-X 4.3 Leitungsverbindungen innerhalb der Umkehrosmoseanlage GENO ® -OSMO-X Folgende Leitungsverbindungen sind werksseitig anlagenintern vorinstalliert und dürfen nicht verändert werden. nach Komponente Leitung Signal Von Steuerung GENO ® -OSMO-X Netzschalter Gehäusedeckel H05VV-F 5G1,5 mm² Vom Netz- schalter Zum Netz- schalter Einspeisung 230 V~... -
Seite 32: Leitungsverbindungen Zu Anderen Teilanlagen - Anlagenausgang
Umkehrosmoseanlage ® GENO -OSMO-X 4.4 Leitungsverbindungen zu anderen Teilanlagen - Anlagenausgang nach Komponente Leitung Signal Farbe Von Steuerung ® GENO -OSMO-X Anlagenausgang Tank LiYY 5x0,25 mm² +24 V= Reinwasserbehälter Füll- standserfassung Digitalsig- nale BB1 Anlage Aus BB1CL1 Anlage Ein, Umgehung Zu BB1CL2 Trockenlaufschutz Druckerhö- BB1CL3... -
Seite 33: Leitungsverbindungen Zu Anderen Teilanlagen -Dosierpumpe Ro1P3 Bei Voraufbereitung Antiscalant
Umkehrosmoseanlage ® GENO -OSMO-X 4.8 Leitungsverbindungen zu anderen Teilanlagen –Dosierpumpe RO1P3 bei Voraufberei- tung Antiscalant nach Komponente Leitung Signal Farbe Steckerpin Von Steuerung ® GENO -OSMO-X Impulseingang LiYY 2x0,25 mm² Melde-/Störmeldeausgang LiYY 4x0,25 mm² +24 V= ws, bn Vorwarnung RO1CL3 Leer-/Störungsmeldung RO1CL4 4.9 Über RS485-Datenleitung vernetzte Teilanlagen Enthärtung und/oder Druckerhöhung... -
Seite 34: Leitungsverbindungen Zu Anderen Teilanlagen - Optionale Signale Oder Zubehör
Umkehrosmoseanlage ® GENO -OSMO-X 4.12 Leitungsverbindungen zu anderen Teilanlagen – optionale Signale oder Zubehör nach Komponente Leitung Signal Von Steuerung GENO ® -OSMO-X Signale Sammelstörung und Jeweils pot.-frei, Störung Meldung mit gemeinsamer max. 230 V~/1 A Meldung Wurzel, öffnen bei Stromaus- Wurzel fall oder bei Störung/Meldung Programmierbarer Ausgang... -
Seite 35: Einbetriebnahme
Umkehrosmoseanlage ® GENO -OSMO-X E Inbetriebnahme Die hier beschriebenen Arbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden. Aus sicherheitstechnischen Gründen muss die Inbetriebnahme durch geschulten und autori- sierten Werks-/Vertragskundendienst der Firma Grünbeck vorge- nommen werden. Hinweis: Fehlerhafte Parameter-Einstellungen oder noch feh- lende Signalanschlüsse können Störungen verursachen, bei denen das Ausspülen des Konservierungsmittels nicht gestartet werden kann. - Seite 36 Umkehrosmoseanlage ® GENO -OSMO-X Durch Antippen von „START“ öffnet sich das Magnetventil Spei- sewasser, das Regelventil Konzentrat-Kanal und phasenweise auch das Regelventil Konzentrat-Rückführung. Das Konservie- rungsmittel wird zum Kanal ausgespült. Vorsicht! Durch das Ausspülen des Konservierungsmittels wird gleichzeitig die Anlage entlüftet. Wird das Ausspülen übersprun- gen oder vorzeitig abgebrochen und die Anlage in Betrieb ge- setzt, dann bestehen zwei Gefahren: ...
-
Seite 37: Fbedienung
Umkehrosmoseanlage ® GENO -OSMO-X F Bedienung 1 | Einleitung Hinweis: Fett gedruckte Anweisungen sind für den Fortgang der Arbeit unbedingt notwendig. Alle anderen Anweisungen können übergangen werden, wenn der im Display angezeigte Wert un- verändert bleibt. Einstellungen in der Kundendienst-Programmierebene dürfen nur vom Werks-/Vertragskundendienst der Firma Grünbeck oder von ausdrücklich durch die Firma Grünbeck autorisierten Perso- nen durchgeführt werden. -
Seite 38: Info-Ebene Geno ® -Osmo-X
Umkehrosmoseanlage ® GENO -OSMO-X ® 2.2 Info-Ebene GENO -OSMO-X Wenn eine Teilanlage eine Ein-/Aus-Funktion besitzt wie die Umkehrosmose-Anlage OSMO-X, dann verfügt die Info-Ebene über einen Ein-/Aus-Button: Grün = Teilanlage EIN, Rot = Teil- anlage Aus. Der Home-Button bewirkt einen Rücksprung zur Home-Ansicht. -
Seite 39: Parameter Ändern, Speichern, Verwerfen
Umkehrosmoseanlage ® GENO -OSMO-X 2.3 Parameter ändern, speichern, verwerfen In einem Menü mit fest hinterlegten Auswahlmög- lichkeiten kann eine beliebige Auswahl (Zeile) angetippt werden. Die mittlere Zeile ist lediglich größer geschrieben. Auswahl mit diesem Button speichern. Menü mit diesem Button verlassen, ohne bisherige Auswahl zu ändern. -
Seite 40: Störungen/Meldungen Quittieren
Umkehrosmoseanlage ® GENO -OSMO-X 2.4 Störungen/Meldungen quittieren Bei einer anstehenden Meldung oder Störung wechselt die Statuszeile die Farbe, in der Home- Ansicht wird die betroffene Teilanlage farbig um- rahmt: Gelb = Meldung Rot = Störung Antippen der Statuszeile >> Umschalten auf Fehlerliste Die Fehlerliste kann einen oder mehrere Einträge enthalten. -
Seite 41: Bildschirmschoner
Umkehrosmoseanlage ® GENO -OSMO-X 2.5 Bildschirmschoner 5 Minuten (bzw. nach einer einstellbaren Zeit) oh- ne Touch-Bedienung wird automatisch der Bild- schirm-schoner angezeigt Sobald das Touchdisplay berührt wird oder eine Meldung oder Störung auftritt, wird wieder zur Grundanzeige zurückgeschaltet. 3| Systembereich 3.1 Systemmenü... - Seite 42 Umkehrosmoseanlage ® GENO -OSMO-X Hinweis: Bevor die SD-Karte entnommen wird bitte darauf ach- ten, dass das Datenlogging mit „Nein“ beendet wurde! Hinweis: Die verwendete SD-Karte muss FAT32 formatiert sein. Empfehlenswert ist eine gründliche Formatierung und keine Schnellformatierung. Hinweis: Der SD-Kartensockel ist im Bedienteil GENO ®...
-
Seite 43: Datenlogging Auf Sd-Karte
Umkehrosmoseanlage ® GENO -OSMO-X 3.2 Datenlogging auf SD-Karte Die Messwerte auf der SD-Karte umfassen theoretisch eine ganze „Produktionsstraße“, angefangen von der Voraufbereitung (Enthärtung oder Antiscalant-Dosierung) zur Umkehrosmose, (Elektro-Deionisation z. Zt. noch nicht möglich), über den Rein- wasserbehälter bis zur Druckerhöhung. Mit einem Texteditor betrachtet sind die Log-Dateien noch nicht sehr anschaulich: Es ist empfehlenswert, die Datei mit einem Tabellenkalkulati-... - Seite 44 Umkehrosmoseanlage ® GENO -OSMO-X ® Tabelle F-1: GENO -tronic Datenlogging Enthärtung NX1 Resthärte-Kontrolle Dosierung 1 P2/P3 Umkehrosmose 1 NX1CQ1 duo WE (siehe Pflich- Softwatch Komfort oder Grundfos OSMO-X ® tenheft) oder Delta-p Softwatch Premium Restkapazität AT* Durchfluss Permeat Nur Softwatch Pre- RO1P2 C XX,XX [m³]...
- Seite 45 Umkehrosmoseanlage ® GENO -OSMO-X ® Fortsetzung Tabelle F-1: GENO -tronic Datenlogging Elektro-Deionisation Reinwassertank Druckerhöhung Umkehrosmose 1 EDI1 DEA1P1/P2 Permeatstufe EDI – zurückgestellt Einfach- oder Doppel- OSMO-X druckerhöhung (siehe bis EDI die Hardware Pflichtenheft) der OSMO-X erhält Durchfluss Diluat Füllstand ...
-
Seite 46: Systemmenü Ii
Umkehrosmoseanlage ® GENO -OSMO-X 3.2 Systemmenü II Das Systemmenü II dient zum Anmelden aller vorhandener ® Komponenten der „Produktionsstraße“, die in der GENO -tronic dargestellt werden. 3.3 Software Version Nicht codegeschützt: Anzeige der Software Version der Steue- ® ® rung GENO -OSMO-X und des Bedienteils GENO -tronic. -
Seite 47: Bediener-Programmierebene
Umkehrosmoseanlage ® GENO -OSMO-X 4.1 Bediener-Programmierebene Die Bediener-Programmierebene ist ohne Code-Abfrage zu- gänglich. Parameter Werksein- Einstell- Kommentar stellung bereich Betriebsart Gesperrt Gesperrt/ Die gewünschte Betriebsart Spülen/ (außer Gesperrt) muss mit Handbetrieb/ dem I/O-Button in der Info- Automatik Ebene gestartet werden (But- tonfarbe wechselt von rot nach grün): Gesperrt = Auslieferungs-... - Seite 48 Umkehrosmoseanlage ® GENO -OSMO-X Parameter Werksein- Einstell- Kommentar stellung bereich Einschaltdruck [bar] 1,0…5,0 Anlage startet im Automatik- (nur bei Anlagen- betrieb die Permeat-Produk- Ausgang Online) tion, wenn der Einschaltdruck unterschritten ist. Ausschaltdruck [bar] 1,0…4,0 Anlage beendet im Automatik- (nur bei Anlagen- betrieb die Permeat-Produk- Ausgang Online) tion, wenn der Ausschaltdruck...
-
Seite 49: Installateur-Ebene
Umkehrosmoseanlage ® GENO -OSMO-X 4.2 Installateur-Ebene Die Installateur-Ebene enthält Parameter, die womöglich bei Inbetriebnahme auf bauseitige Gegebenheiten angepasst wer- den müssen. Das Menü ist über Code 113 abgesichert. Hinweis: Die mit (*) gekennzeichneten Parameter dürfen bei der Umkehrosmose-Anlagenbaureihe GENO ®... - Seite 50 Umkehrosmoseanlage ® GENO -OSMO-X Parameter Werksein- Einstell- Kommentar stellung bereich Funktion RO1V4/V7 RO1V4 RO1V4 RO1V4 = Erstpermeat RO1V7 RO1V7 = Entleerung der Um- gehung Funktion Program- Betrieb Betrieb/ Betrieb = Kontakt schließt bei mierbarer Ausgang Trockenlauf- Start RO1P1 schutz Trockenlaufschutz = Kontakt öffnet bei Unterschreiten BB1CL1.4 und schließt bei Überschreiten BB1CL1.3...
- Seite 51 Umkehrosmoseanlage ® GENO -OSMO-X Parameter Werksein- Einstell- Kommentar stellung bereich Ausgangslogik pot.- Schließer Schließer/ Schaltverhalten Meldekontakt freier Kontakt Öffner Klemmen 8/9: Warnung Schließer = Kontakt öffnet bei Netz-Aus oder bei Auftreten einer Meldung. Öffner = Kontakt schließt bei Auftreten einer Meldung. Ausgangslogik pot.- Schließer Schließer/...
- Seite 52 Umkehrosmoseanlage ® GENO -OSMO-X Parameter Werksein- Einstell- Kommentar stellung bereich Funktion prog. Meldung Meldung/ Eingangsfunktion Klemmen Eingang Störung/ 60/61: Zwangsstopp Meldung = Meldekontakt Klemmen 8/9 schaltet um und ein programmierbarer Text erscheint, Anlage läuft weiter. Störung = Störmeldekontakt Klemmen 7/9 schaltet um und ein programmierbarer Text erscheint, Anlage schaltet ab.
- Seite 53 Umkehrosmoseanlage ® GENO -OSMO-X Parameter Werksein- Einstell- Kommentar stellung bereich Eingangslogik Schließer Schließer/ Kontaktart Sauglanze Dosier- Störung Leermel- Öffner pumpe RO1 P2 Klemmen dung RO1CL2(*) 63/64 (Leermeldung) bzw. 63/65 (Vorwarnung): Eingangslogik Schließer Schließer/ Vorwarnung Öffner Schließer = Kontakt geöffnet RO1CL1(*) heißt Pegel unterschritten.
-
Seite 54: Kundendienst-Ebene
Umkehrosmoseanlage ® GENO -OSMO-X 4.3 Kundendienst-Ebene Die Kundendienst-Ebene enthält Parameter, die womöglich bei Inbetriebnahme auf bauseitige Gegebenheiten angepasst wer- den müssen. Die Ebene ist über Code zugangsgeschützt. Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx... -
Seite 55: Erweiterte Kundendienst-Ebene I
Umkehrosmoseanlage ® GENO -OSMO-X 4.4 Erweiterte Kundendienst-Ebene I In der erweiterten Kundendienst-Ebene I sind grundlegende Parameter hinterlegt, die i. d. R. nur in der Grünbeck-Fertigung und nur selten vor Ort programmiert werden müssen. Die Ebene ist über Code zugangsgeschützt. 4.5 Erweiterte Kundendienst-Ebene II In der erweiterten Kundendienst-Ebene II sind grundlegende Parameter hinterlegt, die i. -
Seite 56: Zählerstände, Fehlerspeicher
Umkehrosmoseanlage ® GENO -OSMO-X 4.6 Zählerstände, Fehlerspeicher Hier wird die Anlagen-Historie dargestellt. Die Ebene ist über Code 245 zugangsgeschützt. Parameter Anzeige Kommentar Betriebsstunden Zeit, in der die Anlage elektrisch am Netz hängt Permeat-Summe [m³] Bisher produzierte Menge Permeat Konzentrat-Kanal [m³] Bisher produzierte Abwas- Summe sermenge... -
Seite 57: Tastbetrieb
Umkehrosmoseanlage ® GENO -OSMO-X 4.7 Tastbetrieb Der Tastbetrieb wird bei Inbetriebnahme und im Service-Fall benötigt, wenn Komponenten ersetzt werden müssen. Die Ebe- ne ist über Code zugangsgeschützt. 4.8 Rücksetzten von Zählerständen Nach einer durchgeführten Wartung oder nach dem Austausch einer Komponente kann der jeweilige Zählerstand gelöscht wer- den. -
Seite 58: Permeatbehälter
5 | Permeatbehälter Da der Permeatbehälter keine eigenen Funktionen besitzt, wird von ihm nur eine Info-Ebene angezeigt, falls der Anlagen- Ausgang der GENO-OSMO-X „Tank“ programmiert ist. Es exis- tiert keine Zugangsbeschränkung über Code. Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx... -
Seite 59: Voraufbereitung Antiscalant-Dosierung
Umkehrosmoseanlage ® GENO -OSMO-X 6 | Voraufbereitung Antiscalant-Dosierung Falls die Vorraufbereitung Antiscalant-Dosierung zum Einsatz kommt, ist deren Info-Ebene über das Bild der Dosierpumpe zugänglich. Innerhalb der Info-Ebene kann die geschätzte Reichweite im Dosierbehälter für zu produzierendes Permeat abgerufen wer- den: Durch Drücken auf die Abbildung gelangt man in das Unterme- nü. -
Seite 60: Bedienermenü
Umkehrosmoseanlage ® GENO -OSMO-X Das Bediener-Menü ist ohne Code-Abfrage zugänglich. 6.1 Bedienermenü Parameter Werksein- Bereich Kommentar stellung Gebindegröße 10 / 20 Inhalt des Dosiermittelbehälters: 10 l: OSMO-X 200 … 1200 20 l: OSMO-X 1600 … 3000 Dosierbehälter Nein Nein/ja Wenn ein voller Dosiermittelbe- wechseln P2 hälter eingesetzt wird, muss die- ser Parameter auf „ja“... -
Seite 61: Gstörungen
Umkehrosmoseanlage ® GENO -OSMO-X G Störungen 1 | Grundlegende Hinweise Es wird zwischen Warnungen und Störungen unterschieden: Warnung = gelb hinterlegte Statuszeile in Bedienteil ® GENO -tronic und Meldekontakt der Steuerung OSMO-X (Klemmen 8/9) öffnet Störung = rot hinterlegte Statuszeile in Bedienteil ®... -
Seite 62: Warnungen Beseitigen
Umkehrosmoseanlage ® GENO -OSMO-X 2 | Warnungen beseitigen Tabelle G-1: Warnungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem W006 Störung Parameterabgleich EH. Softwarestände zwischen Störung Parameterabgleich EH OSMO-X und Enthärtungsanlage sind unterschiedlich. Update durchführen. Falsche Enthärtungsanlage ausge- wählt. - Seite 63 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-1: Warnungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem W024 Das Signal am programmierten Ursache für anstehendes Signal Anzeigetext des prog. Störmel- Störmeldeeingang steht an. Die beheben. deeingangs Reaktion ist auf „Warnung“ pro- grammiert.
- Seite 64 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-1: Warnungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem W037 Der Behälter hat die Füllstand Behälter kontrollieren, Stopp Filtera. O. Überfülls. BB1 max. Füllhöhe erreicht. gegebenenfalls regulieren. W038 Bus Verbindung zum Busverkabelung prüfen und Störung Komm.
-
Seite 65: Störungen Beseitigen
Umkehrosmoseanlage ® GENO -OSMO-X 3 | Störungen beseitigen Tabelle G-2: Störungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem E080: Steuerung defekt. Werks-/Vertragskundendienst der Störung OSMO-X Firma Grünbeck informieren. E081: Netzspannungsausfall ist aufge- Für sichere Stromversorgung der ®... - Seite 66 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-2: Störungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem E093: Die Permeat-Leitfähigkeits- Siehe auch Kapitel F-4.1: Störung LF Permeat überwachung ist auf „Störung“ LF-Grenzwert zu niedrig oder Ver- RO1CQ1 programmiert und die Leitfähigkeit zögerung LF-Meldung/Störung zu kurz lag ununterbrochen länger als die...
- Seite 67 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-2: Störungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem E103: Das Signal am programmierbaren Ursache für anstehendes Signal Anzeigetext des prog. Stör- Störmeldeeingang steht an. Die beheben. meldeeingangs Reaktion ist auf „Störung“ pro- Programmierung der Anlagenreakti- grammiert.
- Seite 68 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-2: Störungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem E120: Außerhalb einer Regeneration Verdrahtung und Funktion des Störung Mikroschalter steht an Klemme 14 das Signal Schalters prüfen und gegebenen- von Mikroschalter S2 an.
- Seite 69 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-2: Störungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem ® E160: Die Steuerung GENO -OSMO-X Werks-/Vertragskundendienst der Stufe 2 Störung Ausbeute konnte ununterbrochen länger als Firma Grünbeck informieren. 30 Minuten die Anlage nicht auf die richtige Ausbeute regeln (Soll- wert um mehr als 5 % überschrit- ten).
- Seite 70 Umkehrosmoseanlage ® GENO -OSMO-X Fortsetzung Tabelle G-2: Störungen Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem E177. Temperatursensor der Leitfähig- Werks-/Vertragskundendienst der Stufe 2 Störung Temperatur- keits-Messzelle Permeat defekt Firma Grünbeck informieren. sensor oder Kurzschluss an einer Leitfä- higkeits-Messzelle.
-
Seite 71: Hwartung
Umkehrosmoseanlage ® GENO -OSMO-X H Wartung 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion der Anlagen zu sichern, sind einige regelmäßige Arbeiten notwendig. Die am Betriebsort gültigen Regeln sind unbedingt einzuhalten. Eine tägliche Kontrolle der Qualität und der Anlagenvolumen- ströme ist durchzuführen. -
Seite 72: Wartung
Umkehrosmoseanlage ® GENO -OSMO-X 3 | Wartung Gemäß DIN 1988 Teil 8 / A 12 dürfen Wartungsarbeiten an den Anlagen nur durch den Werkskundendienst oder durch einen autorisierten Fachbetrieb durchgeführt werden. Für diese Anlagen ist ein Betriebshandbuch - Checkliste zu füh- ren. -
Seite 73: Betriebshandbuch
Umkehrosmoseanlage ® GENO -OSMO-X 4 | Betriebshandbuch Kunde Name: ..............Adresse: ............................................... ® Umkehrosmose GENO -OSMO-X (Zutreffendes bitte ankreuzen) Serien-Nummer ................Eingebaut durch ................1200 Trinkwasserfilter 80 µm: Fabrikat/Typ ..... / ......1600 Systemtrenner: Fabrikat/Typ ....../ ......Enthärtungsanl.: Fabrikat/Typ ...... - Seite 74 Umkehrosmoseanlage ® GENO -OSMO-X ® Umkehrosmoseanlage GENO -OSMO-X Checkliste, Inbetriebnahme, Wartung Messwerte bitte eintragen. Prüfungen mit i. O. bestätigen oder durchgeführte Reparatur vermerken. Inbetriebnahme Datum Wartung ohne Wartung mit Modul- Modultausch tausch durchgeführt durchgeführt Modul-Nr....Modul-Nr....... Messwerte Wassermengen und Wasserqualitäten vor bzw. bei Inbetriebnahme bzw. / nach Modultausch Leitfähigkeit Gesamthärte Temperatur...
- Seite 75 Umkehrosmoseanlage ® GENO -OSMO-X Bestätigung Bemerkungen Druckschalter Mindestdruck auf Funktion geprüft Leitfähigkeitssonde geprüft/gereinigt Optische Prüfung der Elektronik-Platine Anlage auf Dichtigkeit geprüft Nur bei Installation Kleinenteisenung-Vorschaltgerät Sonstiges Bemerkungen KD-Techniker Firma Arbeitszeitbescheinigung (Nr.) Unterschrift Bestell-Nr. 084 750 927 Erstellt: phar-mrie G:\BA-750927_084_GENO-OSMO-X.docx...
