CHARAKTERYSTYKA
Licznik jednofazowy, jednomodułowy, do montażu na
szynie DIN. Służy do monitorowania zużycia energii
elektrycznej
sieci
jednofazowej.
urządzeniem do wykorzystania jako licznik prądu
przemiennego. Jego szerokość wynosi tylko 18 mm
i spełniają normę DIN EN 50022, która jest właściwa
dla
układu
rozsyłu
prądu
w
domowych i komercyjnych.
WŁAŚCIWOŚCI
Prąd rozruchowy – najniższa wartość prądu
obciążenia, którą licznik wykrywa i rejestruje.
Prąd
minimalny
–
najniższa
obciążenia, którą licznik rejestruje zgodnie z normą.
Prąd bazowy – określa wartość prądu, przy którym
procentowy błąd pomiarowy jest bliski zeru.
Prąd maksymalny – to maksymalny prąd, jakim
możemy stale obciążać licznik energii elektrycznej.
MONTAŻ
1. Odłącz zasilanie rozdzielni.
2. Zamocuj licznik na standardowej szynie DIN 35mm.
3. Wciśnij zacisk szyny DIN, tak jak pokazano na rys.1.
4. Podłącz obwód prądowy zgodnie ze schematem
podłączenia.
5. Po podłączeniu zamontuj maskownice przyłączy.

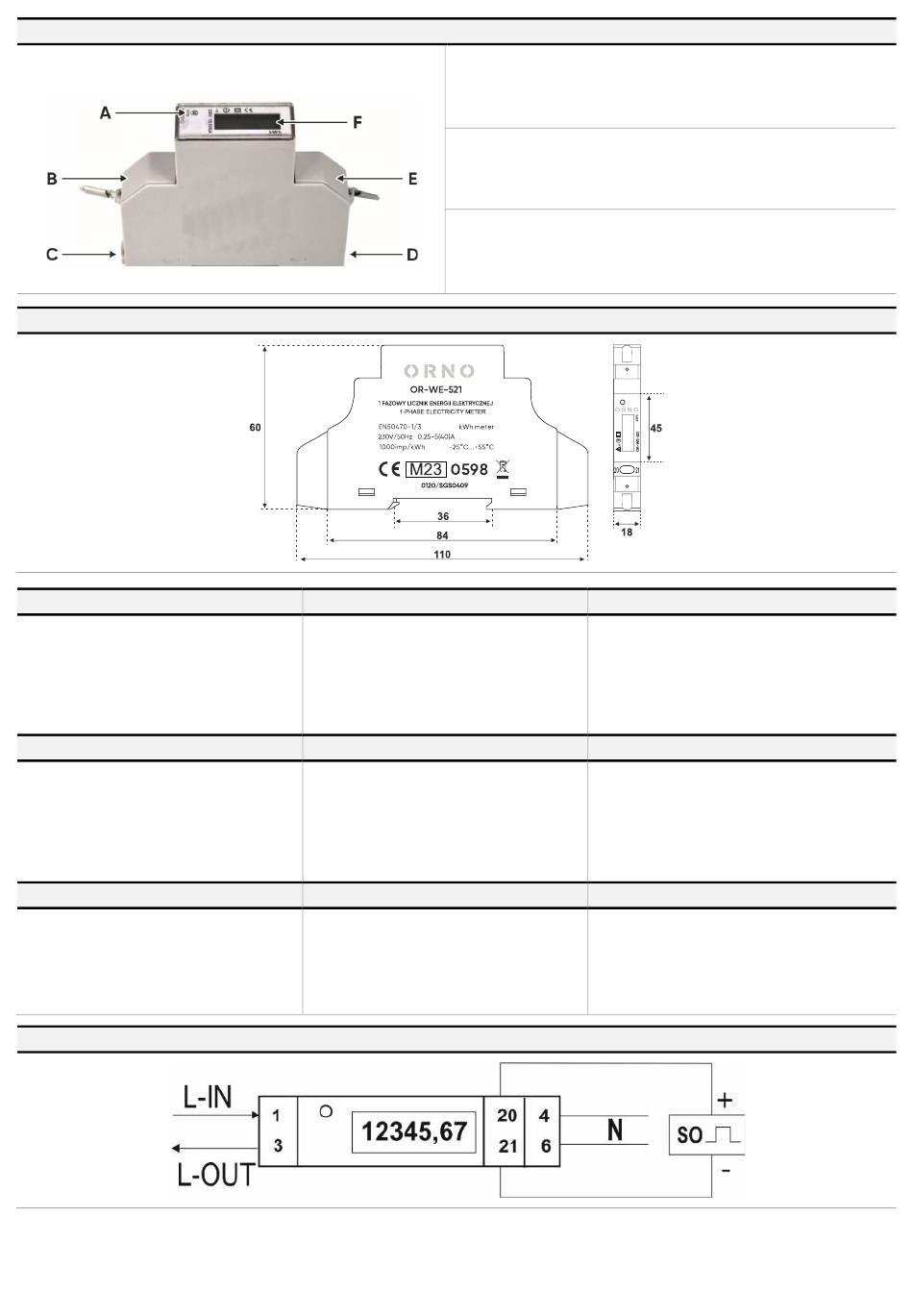

BUDOWA/ CONSTRUCTION/ AUFBAU
WYMIARY/ DIMENSIONS/ ABMESSUNGEN
Single-phase, single-module meter, to be mounted on
the DIN rail. Used to monitor consumption of electric
Jest
idealnym
energy from the single-phase network. It is ideal
device to be used as meter of alternating current. It is
only 18 mm wide and meets the standard DIN EN
50022 that is proper for the current distribution system
zastosowaniach
at household and commercial uses.
Starting current- the lowest value of the load current
that is detected and registered by the meter.
wartość
prądu
Minimum current - the lowest value of the load
current that is detected and registered by the meter.
Base current - specifies the current value when
percentage measurement error is near zero.
Maximum current - the permissible maximum
current to load the electric energy meter constantly.
1. Disconnect the power supply to the switchboard.
2. Fix the meter on a standard 35mm DIN rail.
3. Press the DIN rail clamp as shown in fig. 1.
4. Connect according to the circuit diagram.
5. Once connected assemble the terminals cover.
SCHEMAT PODŁĄCZENIA/ CIRCUIT DIAGRAM/ ANSCHLUSSPLAN
A. Wskaźnik impulsowy
B. Maskownica przyłączy
C. Podłączenie obwodu prądowego
D. Podłączenie obwodu prądowego
Maskownica przyłączy
E.
Ekran ciekłokrystaliczny
F.
A. Pulse indicator
B. Terminals cover
C. Current circuit connection
D. Current circuit connection
E.
Terminals cover
F.
LCD
A. Impulsanzeige
B. Klemmenabdeckung
C. Anschluss Stromkreis
D. Anschluss Stromkreis
E.
Klemmenabdeckung
F.
LCD
DESCRIPTION
PROPERTIES
INSTALLATION
BESCHREIBUNG
Einphasiger, Einmodulzähler für die Montage auf der DIN-
Schiene. Dient zur Überwachung des Verbrauchs von
elektrischer Energie aus dem einphasigen Netz. Es ist ein
ideales Gerät für den Einsatz als Wechselstromzähler. Er
ist nur 18 mm breit und entspricht der Norm DIN EN
50022, die für das Stromverteilungsnetz in Haushalten
und Gewerbebetrieben geeignet ist..
EIGENSCHAFTEN
Anlaufstrom – der niedrigste Wert des Laststroms, den
der Zähler erfasst und aufzeichnet.
Mindeststrom - der niedrigste Wert des Laststroms, den
der Zähler gemäß der Norm aufzeichnet.
Referenzstrom - bestimmt den Wert des Stroms, bei dem
der prozentuale Messfehler nahe Null liegt.
Grenzstrom - der zulässige maximale Strom, um den
Zähler für elektrische Energie konstant zu belasten.
MONTAGE
1. Trennen Sie die Stromversorgung der Schalttafel.
2. Befestigen Sie das Messgerät auf einer 35 mm DIN-
Standardschiene.
3. Drücken Sie die DIN-Schienen-Klemme wie in Abb. 1
dargestellt.
4. Schließen Sie den Stromkreis gemäß dem Schaltplan an.
5. Nach dem Anschluss die Klemmenabdeckung montieren.
2
