Victron energy ARGO DIODE 80-2SC Kurzanleitung

Bateriový izolátor ARGO DIODE 80-2SC s
napěťovou kompenzační diodou
ANGLIČTINA
Diodové oddělovače baterií umožňují současné nabíjení dvou nebo více
baterií z jednoho alternátoru, aniž by bylo nutné baterie . Vybíjení například
akumulátoru příslušenství tak nevede k vybití startovacího akumulátoru.
Bateriové izolátory Argo Diode se vyznačují nízkým úbytkem napětí díky
použití Schottkyho diod: při nízkém proudu je úbytek napětí přibližně 0,3 V a
při jmenovitém výkonu přibližně 0,45 V.
Varování:
horký povrch, diodu Argo montujte pouze na nehořlavý povrch!
Kompenzační dioda
Všechny modely jsou vybaveny kompenzační diodou, kterou lze mírně zvýšit
výstupní napětí alternátoru. Tím se kompenzuje úbytek napětí na diodách v
izolátoru
.
Je však třeba dbát na to, aby kabely byly krátké a měly dostatečný průřez.
Příklad:
Pokud kabelem o průřezu 50 mm² (AWG 0) délce 10 m (30 stop) protéká proud 100 A,
bude úbytek napětí na kabelu 0,26 V. Podobně při průtoku proudu 50 A kabelem o průřezu
10 mm² (AWG 7) a délce 5 m (15 stop) bude úbytek napětí 0,35 V!

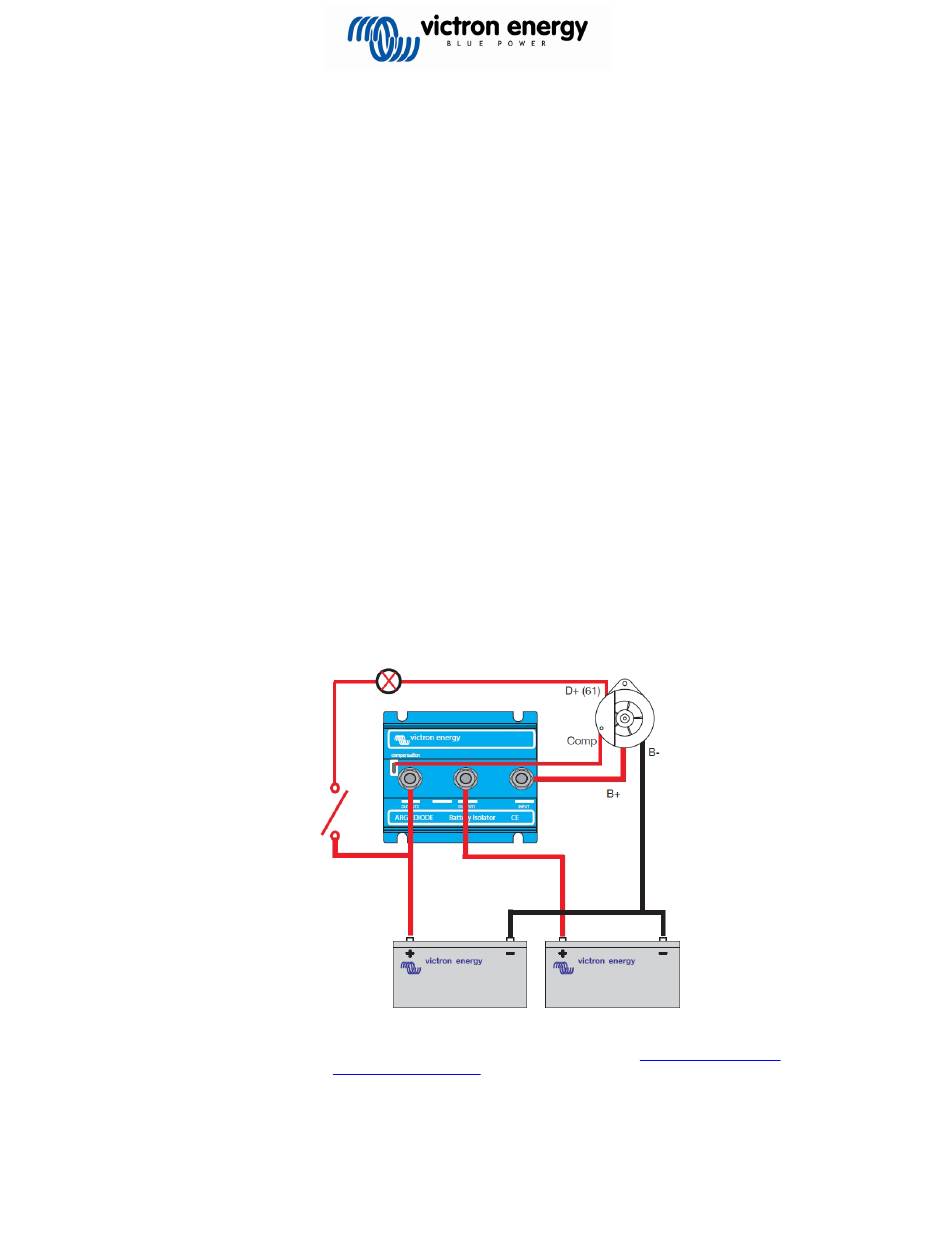

Instalace (viz obrázek níže)
1. Před úpravami elektrického systému vždy odpojte mínusové kabely
baterie.
2. Připojte kladný výstup napájecího zdroje (alternátoru) ke vstupu
bateriového oddělovače.
3. Připojte kladné připojení sad baterií k výstupu 1, 2 a (volitelně) 3.
4. Volitelně: připojte napěťový smysl alternátoru ke kompenzačnímu
výstupu rozdělovače ArgoDiode.
5. Připojte záporné póly sad baterií ke společné záporné přípojnici.
Spínač
chodu/vypínán
í motoru
Victron Energy BV / De Paal 35 / 1351 JG ALMERE / Nizozemsko
mail: sales@victronenergy.com
ARGO DIODE Laadstroomverdeler 80-2SC met
compensatie diode
NEDERLANDY
Met een laadstroomverdeler kunnen meerdere accu's gelijktijdig geladen worden
met één dynamo.
Tijdens het ontladen zijn de accu's gescheiden door de diodes. Wanneer
bijvoorbeeld een van de bijbehorende accu's ontladen wordt zal de startaccu
volledig geladen blijven.
Dankzij toepassing van Schottky diode is het spanningsverlies van de Argo
laadstroomverdelers zeer laag: slechts 0,3 V bij weinig stroom en 0,45 V bij
de maximale stroom.
Waarschuwing: Upozornění: Heet oppervlak, monteer de Argo Diode
alleen op een niet-brandbare ondergrond!
Kompenzační dioda
Alle modellen zijn voorzien van een compensatie diode die gebruikt kan worden
om de dynamospanning iets te verhogen. Daarmee wordt het spanningsverlies
over de laadstroom verdeel-diodes gecompenseerd.
Instalace (viz schéma)
1. Maak voor de montage de min kabels van de accu's los.
2. Sluit de positieve uitgang van de voedingsbron (dynamo) aan op de
'Input' aansluiting van de laadstroomverdeler.
3. Sluit de positieve aansluitingen van de accugroepen aan op
respectievelijk output 1, 2 en eventueel 3.
4. Optioneel: verbind de voltage sense van de dynamo met de compensatie
diode aansluiting van de ArgoDiode laadstroomverdeler.
5. Sluit de min kabels van de accu's weer aan.
www.victronenergy.com
Revize : Rev02 Datum
: 21-12-2015
/ e-
