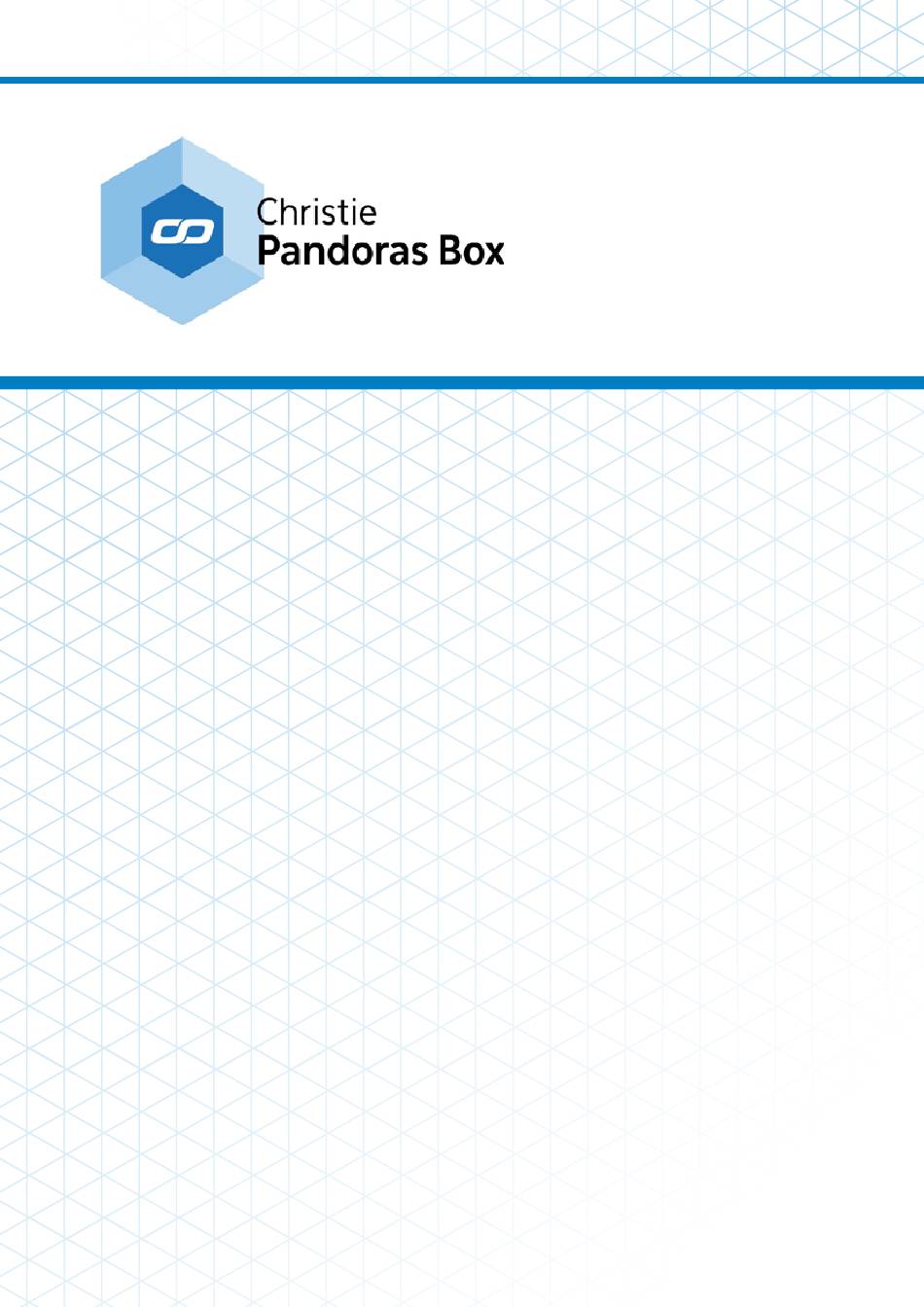

- Seite 1 Server R5 Hardware Benutzerhandbuch...
- Seite 2 Warnhinweis Dieser Warnhinweis ist Teil des Pandoras Box-Produkts, das Sie erworben haben. Gefahrenhinweis: Dieses Gerät darf nur in Innenräumen betrieben werden und muss vor dem Einfluss von Feuchtigkeit, Staub, Sonneneinstrahlung oder anderen Wärme abstrahlenden Quellen geschützt werden. Öffnen Sie das Gerät nicht. Es enthält keine Teile, die durch den Benutzer gewartet werden müssen.
- Seite 3 Server Hardware Die Pandoras Box Server Hardware kann mit oder ohne zusätzliche Software, wie z. B. Pandoras Box oder Widget Designer, erworben werden. Pandoras Box ist eine software- und hardware- basierte Showcontrol- und Videobearbeitungslösung. Die Wiedergabeleistung ist abhängig vom Inhaltsformat, seiner Auflösung und der Bildrate. Im Download-Center finden Sie eine Leistungsübersicht, die zahlreiche Beispiele aufführt.
- Seite 4 Treiber Alle Treiber sind im System vorinstalliert. Updates finden Sie im Download-Center. PB Menu Auf Pandoras Box Hardware ist das Programm „PB Menu“ vorinstalliert. Es wird beim Hochfahren automatisch gestartet. Es bedeckt den Windows-Desktop und besteht aus einigen Schaltflächen, mit denen Sie Zugriff auf die am häufigsten benötigten Aktionen erhalten, z. B. Starten der Master- oder Client-Software, oder Öffnen des Windows Explorer (Dateibrowser).
- Seite 5 Produktspezifikationen Betriebssystem: Windows 10 Prozessor: XEON-Prozessor SSD-Laufwerke (für Inhalte): PK1: 1 TB; PK2: 8 TB; PK3: 32 TB RAID: RAID-0 Speicher für Betriebssystem: SSD mit 480 GB RAM: PK1: 24 GB; PK2: 48 GB; PK3: 48 GB USB-Anschlüsse: 8x USB-Anschlüsse (vorne: 2x USB 3.0, hinten: 4x USB 3.0, 2x USB 3.1 (1x Typ C)) LAN: 1x 1GbE-Anschluss + 1x 10GbE-Anschluss + 1x IPMI-Anschluss Audio (onboard): Optischer S/PDIF-Ausgang;...
- Seite 6 Frontansicht, Anschlüsse von links nach rechts Geräteschalter Mit dem Geräteschalter wird das System ein- und ausgeschaltet. Drücken Sie die Betriebstaste, nachdem das zum Lieferumfang gehörende Netzkabel angeschlossen wurde. 2x LED-Statusleuchten Die obere blaue LED zeigt den Stromversorgungsstatus an. Die untere orangefarbene LED zeigt den Zugriff auf die SSD-Laufwerke an.
- Seite 7 Rückansicht, Anschlüsse von links nach rechts Netzeingang 100-240 V / 850 W Verwenden Sie das mitgelieferte Netzkabel, um den Server an eine geeignete geerdete Wechselstromsteckdose anzuschließen. Drücken Sie dann den Hauptschalter an der Frontplatte, um das System einzuschalten. 1GbE-LAN-Anschluss Schließen Sie an diesen Anschluss einen Netzwerk-Router, Netzwerk-Hub, Netzwerk-Switch oder einen anderen Computer an.
- Seite 8 2 x USB 3.0-Anschlüsse Schließen Sie an diesen Anschluss USB-Geräte wie externe Festplatten, SSD-Laufwerke und USB-Sticks an. Die USB 3.0-Anschlüsse unterstützen SuperSpeed USB 5Gbps. 1GbE-LAN-Anschluss Schließen Sie an diesen Anschluss einen Netzwerk-Router, Netzwerk-Hub, Netzwerk-Switch oder einen anderen Computer an. Der achtpolige RJ-45 LAN-Anschluss unterstützt Standard- Ethernet-Kabel für Verbindungen mit lokalen Netzwerken (LAN) mit Geschwindigkeiten von 100/1000/10000 Mbps.
