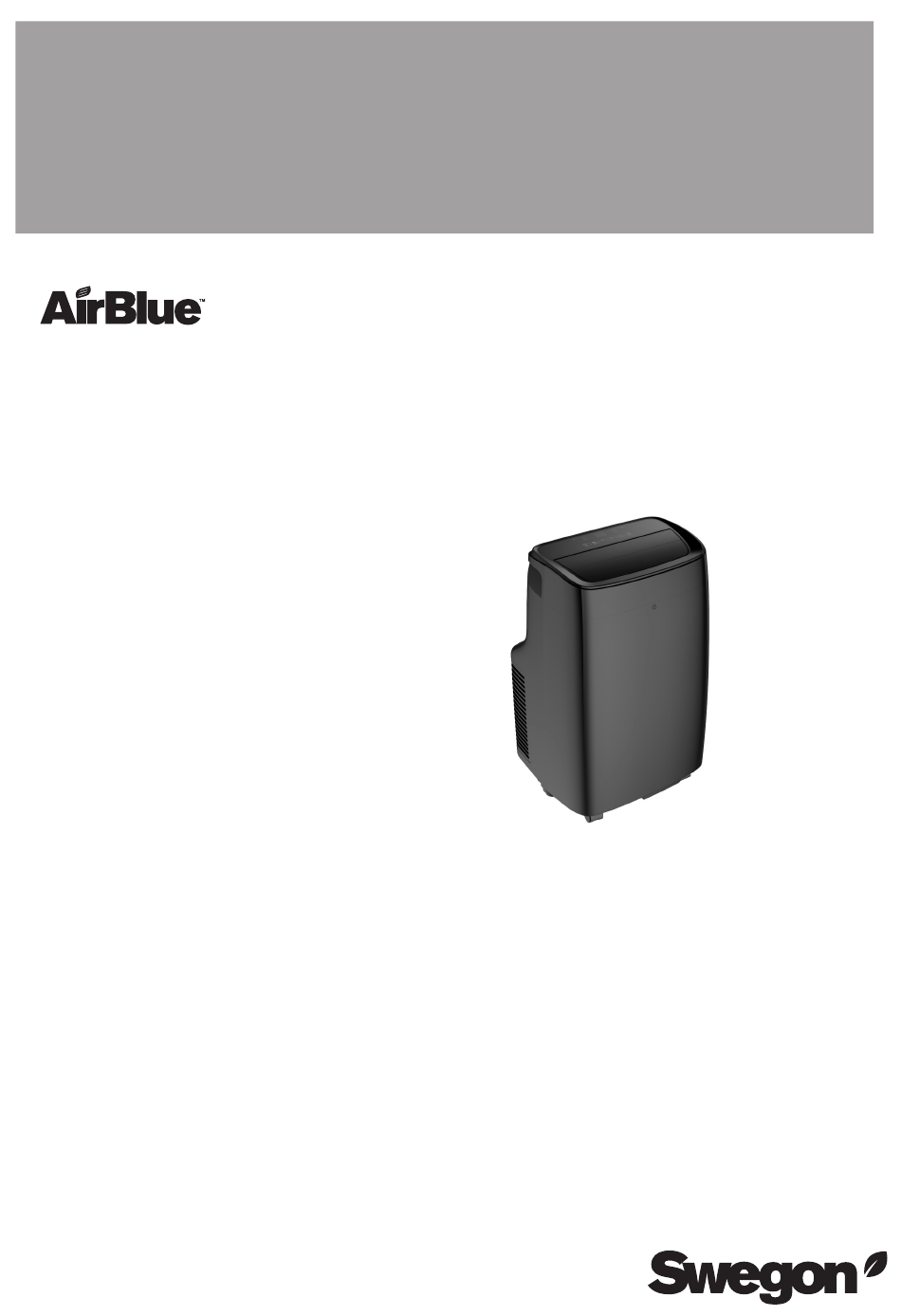

MOBILES KLIMAGERÄT
Montage- und Betriebsanleitung
AM 09 BE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AirBlue AM 09 BE

Inhaltszusammenfassung für AirBlue AM 09 BE

  • Seite 1 MOBILES KLIMAGERÄT Montage- und Betriebsanleitung AM 09 BE...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Einleitung Allgemeine Informationen Bestimmungsgemäßer Einsatzzweck Aufbewahrung dieses Dokuments Nutzung dieses Dokuments Sicherheitshinweise Allgemeine Sicherheitshinweise Sicherheitshinweise zum Kältemittel Lieferumfang Montage und Geräteaufstellung Montage des Abluftschlauches Montage des Fensterschiebersatzes Geräteaufstellung Inbetriebnahme Symbole & Bauteile Gerät ein- und ausschalten Betrieb und Bedienung Effizienter Betrieb Betriebsarten Funktionen...

  • Seite 3: Einleitung

    1. Einleitung 1.1 Allgemeine Informationen Diese Montage- und Betriebsanleitung stellt Informationen zu Transport, Montage, ordnungsge- mäßem Betrieb, Wartung und Instandsetzung sowie zur Entsorgung zur Verfügung. Sie wurde gemäß der Europäischen Gesetze und Richtlinien sowie des technischen Regelwerkes, welches zum Zeitpunkt der Drucklegung den Stand der Technik darstellte, angefertigt.

  • Seite 4: Sicherheitshinweise

    2. Sicherheitshinweise Allgemeine Sicherheitshinweise 19. Das Kühlsystem darf nicht perforiert oder durchstoßen sein. 20. Das Gerät darf nicht in der Nähe von Zündquellen montiert, gereinigt, repariert oder Lesen Sie die Anweisungen sorgfältig durch, bevor gewartet werden Sie das Gerät installieren und/oder betreiben. Dieses Gerät darf nur an eine geerdete 2.2 Sicherheitshinweise zum Kältemittel 230 V AC / 50Hz Schuko-Steckdose angeschlos-...

  • Seite 5: Lieferumfang

    3. Lieferumfang Abbildung Bezeichnung Anzahl Adapter Schlaucheintritt, Abluftschlauch & 1 Set Adapter Schlauchaustritt Fensterschieberset 1 Set Fernbedienung 1 Stück Ablaufschlauch 1 Stück Monoblock-Klimagerät 1 Stück Alle Abbildungen dienen nur zu Erklärungszwecken. Ihr Gerät bzw. das enthaltene Zubehör kann gering- fügig anders aussehen.

  • Seite 6: Montage Und Geräteaufstellung

    4. Montage und Geräteaufstellung Gefahr Das Kapitel 2 „Sicherheitshinweise“ ist stets zu beachten. 4.1 Montage des Abluftschlauches Warnung 1. Ziehen Sie die Enden des Abluftschlauches etwas auseinander (siehe Abbildung 1) Abbildung 1 Hinweis 2. Schrauben Sie den ersten Adapter gegen den Uhrzeigersinn auf den Schlauch (siehe Abbildung 2).

  • Seite 7: Montage Des Fensterschiebersatzes

    4.2 Montage des Fensterschiebersatzes Das Fensterschieberset wurde für die meisten vertikal oder horizontal zu öffnende Schiebefenster konzipiert (siehe Abbildung 6). Dennoch kann es vorkommen, dass das Fensterschieberset individuell angepasst werden muss. Für Dreh-Kipp-Fenster ist es nicht geeignet. Wir empfehlen bei Dreh-Kipp- Fenster unser Universal Fensterkit / Hot-Air-Stop Art.Nr.

  • Seite 8: Geräteaufstellung

    4.3 Geräteaufstellung Das Gerät ist auf einen festen, ebenen und ausrei- chend tragfähigen Untergrund aufzustellen um Geräusche und Vibrationen zu minimieren als auch einen sicheren Gerätebetrieb zu gewährleisten. Platzieren Sie keine Hindernisse und Gegenstände um den Luftein- oder Luftauslass des Geräts. Das Gerät darf nicht z.B.

  • Seite 9: Inbetriebnahme

    5. Inbetriebnahme Gefahr Das Kapitel 2 „Sicherheitshinweise“ ist stets zu beachten. 5.1 Symbole und Bauteile 5.1.1 Gerät Warnung 1. Luftleitlammellen 2. Laufrollen 3. Bedienpanel Hinweis 4. Handgriffe 5. Luftansaugung 6. Ausblasöffnung / Schlauchanschluss 7. Luftansaugung 8. Netzkabel Achtung 9. Steckerhalter 10.

  • Seite 10: Fernbedienung

    5.1.3 Fernbedienung Ein/Aus Ventilatorstufe Erhöhen Auswahl Betriebsart Verringern Swing Timer Sleep Temperatur Einheit 5.2 Gerät ein- und ausschalten Schließen Sie das Gerät an eine Steckdose an, um es in Standby zu versetzen. Einschalten: Drücken Sie die Ein/Aus Taste , um das Gerät einzuschalten.

  • Seite 11: Betrieb Und Bedienung

    6. Betrieb und Bedienung Gefahr Das Kapitel 2 „Sicherheitshinweise“ ist stets zu beachten. 6.1 Effizienter Betrieb Warnung Für einen effizienten Betrieb des Gerätes ist es notwendig folgende Punkte zu befolgen: • Schließen Sie alle Fenster des zu klimatisieren- den Raumes. Soll der Abluftschlauch durch ein Fenster nach draußen geführt werden verwen- den Sie den mitgelieferten Fensterschiebersatz Hinweis...

  • Seite 12: Betriebsarten

    6.2 Betriebsarten 6.2.3 Entfeuchten Ideal, um die Luftfeuchtigkeit im Raum zu reduzie- 6.2.1 Kühlen ren (z. B. im Frühjahr und Herbst, in feuchten In der Betriebsart Kühlen wird der Raum gekühlt Räumen oder bei Regenperioden). In der Betriebs- und entfeuchtet. art „Entfeuchten“...
  • Seite 13 6.2.4 Smart Das Gerät wählt automatisch, ob es in der Be- triebsart Kühlen, Ventilation oder Heizen (sofern vorhanden) arbeitet. Gerät ohne Heizfunktion: Bei einer Raumtemperatur < 23°C arbeitet das Gerät in der Betriebsart „Ventilation“ und wechselt in die Betriebsart „Kühlen“ wenn die Raumtempe- ratur auf über 23°C ansteigt.

  • Seite 14: Funktionen

    6.3 Funktionen Funktionsweise im Detail: a) Betriebsart Kühlen 6.3.1 Swing-Funktion Die eingestellte Temperatur erhöht sich um 1 °C pro Um eine optimale Luftverteilung zu gewährleisten, Stunde in den ersten 2 Stunden. Diese neue Tempe- können die Luftleitlamellen automatisch auf- und ratur wird für die nächsten 6 Stunden gehalten.

  • Seite 15: Timer Abbrechen

    6.3.3.3 Timer abbrechen Um einen eingestellten Timer abzubrechen, drücken oder . Die Timer LED wird erlöschen.

  • Seite 16: Entleeren Von Kondenswasser

    6.4 Entleeren von Kondenswasser Wenn sich im Inneren des Geräts zu viel Kondens- wasser gebildet hat, schaltet das Gerät ab und zeigt an. In diesen Fall muss das Kondensat wie folgt entleert werden: 6.4.1 Manuelles Entleeren In Umgebungen mit hoher Luftfeuchtigkeit kann es notwendig sein Wasser aus dem Gerät abzulassen.
  • Seite 17 6.4.2.2 Betriebsart „Entfeuchten“ In der Betriebsart Entfeuchten ist der mittlere Kondensatablauf zu nutzen. • Trennen Sie das Gerät vom Stromnetz. • Entfernen sie den Verschluss des mittleren Kondensatablasses; und halten sie eine Auf- fangschale bereit. Möglicherweise tritt etwas Kondenswasser aus - Abbildung 22. •...

  • Seite 18: Reinigung Und Einlagerung

    7. Reinigung und Einlagerung Gefahr Das Kapitel 2 „Sicherheitshinweise“ ist stets zu beachten. 7.1 Einlagerung Bevor das Gerät eingelagert wird, folgen Sie den Warnung Anweisungen von Kapitel 7.2 „Reinigung“. 7.2 Reinigung Schalten Sie das Gerät zur Wartung und Reinigung aus und warten einige Minuten. Anschließend ziehen Sie den Netzstecker aus der Steckdose.

  • Seite 19: Fehlercodes

    8. Fehlercodes / Fehlerbehebung Gefahr Das Kapitel 2 „Sicherheitshinweise“ ist stets zu beachten. Warnung Problem Bedeutung / mögliche Ursache Lösung Fühler defekt / Fühlerverdrahtung defekt Fachhandwerker kontaktieren Displayanzeige Wassertank voll Siehe Kapitel Entleeren von Kondenswasser Displayanzeige Hinweis Das Gerät funktioniert nicht Das Gerät hat keine Stromversorgung.

  • Seite 20: Entsorgung Des Geräts

    9. Entsorgung des Geräts Gefahr Das Kapitel 2 „Sicherheitshinweise“ ist stets zu beachten. Warnung Das Symbol der durchgestrichene Mülltonne Hinweis bedeutet das ein entsprechend gekennzeichnetes Produkt getrennt vom Hausmüll zu entsorgen Ist. Nicht fest verbaute Akkus und Batterien sind dem Produkt zu entnehmen und ebenfalls getrennt gemäß...

  • Seite 21: Technische Daten

    10. Technische Daten Mobiles Klimagerät AM 09 BE Nenn-Leistung im Kühlbetrieb P rated 2600 Nenn-Leistung im Heizbetrieb P rated Nenn-Leistungsaufnahme im P EER/COP Kühlbetrieb/Heizbetrieb Nenn-Leistungszahl im Kühlbetrieb/Heizbetrieb EERd/COPd 2,6 / - Leistungsaufnahme im Betriebszustand P TO „Temperaturregler aus“ Leistungsaufnahme im Bereitschaftszustand...

  • Seite 22: Konformitätserklärung

    11. Konformitätserklärung...
  • Seite 23 Notizen...
