1

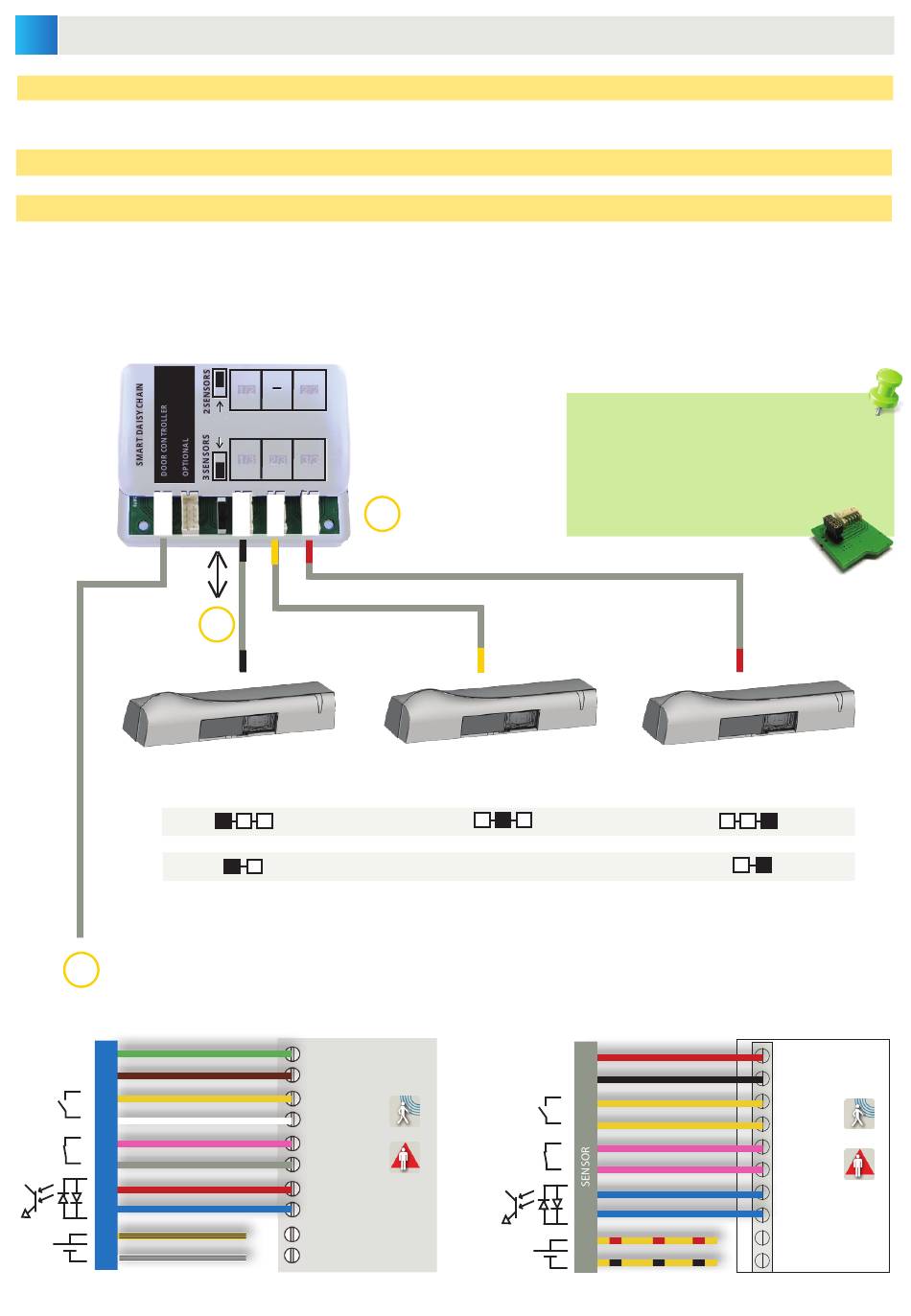

VERKABELUNG
1
2 oder 3 Sensoren an das Hub anschliessen.
Die Kabel sind an beiden Enden farblich markiert um die Installation zu vereinfachen.
Schließen Sie nur IXIO-Sensoren an, die die SDC-Einstellung aufweisen (siehe Benutzerhandbuch für Senso-
2
ren).
Je nach Anzahl der verkabelten Sensoren, den Schalter auf die richtige Position schalten.
3
Das Hub an die Türsteuerung anschliessen.
Benutzen Sie hierzu das Standard IXIO Kabel.
1. Sensor in Kette
1/3
1/2
3
SDC INTERFACE
GRÜN +
BRAUN -
GELB
WEISS
ROSA
GRAU
ROT
BLAU
GELB/SCHWARZ+
WEISS/SCHWARZ-
1/2
2/2
1/3
2/3
3/3
1
2
2. Sensor in Kette von 3 Sensoren
TÜRSTEUERUNG
STROMVERSORGUNG
ÖFFNUNGS
ABSICHERUNGS
TEST
ÖFFNUNG FÜR
STROMQUELLE
Falls Sie ein zusätzliches INTERFACE
(Türklingel, Umrüstung) benutzen, so muss
dieses nur beim letzten Sensor der Kette
eingesteckt werden. Zur Konfiguration
dieses Sensors, die Bedienungsanleitung
des Interfaces folgen.
2/3
+
-
ODER
Letzter Sensor in Kette
3/3
2/2
TÜRSTEUERUNG
ROT
STROMVERSORGUNG
SCHWARZ
GELB
ÖFFNUNGS
GELB
ROSA
ABSICHERUNGS
ROSA
BLAU
TEST
BLAU
GELB/ROT +
ÖFFNUNG FÜR
GELB/SCHWARZ -
STROMQUELLE
