4. Drehen Sie den IAP mit Druck in Richtung Decke im Uhrzeigersinn, bis das
Gerät in der Deckenschiene einrastet.
Anschließen der erforderlichen Kabel
Schließen Sie Kabel immer in Übereinstimmung mit allen örtlichen und
nationalen Vorschriften und Richtlinien an.
Ethernet-Ports
Der RJ45-Ethernet-Port (ENET) unterstützt 10/100/1000Base-T-Verbindungen mit
automatischer Erkennung der Verbindungsgeschwindigkeit und MDI/MDX.
Verwenden Sie diesen Anschluss, um den IAP mit einem Twisted-Pair-Ethernet-
LAN-Segment zu verbinden. Stellen Sie die Verbindung über ein 4- oder 8-adriges
UTP-Kabel der Kategorie 5 (CAT5) her, das bis zu 100 m lang sein kann.
Der 10/100/1000 Mbit/s Ethernet-Anschluss befindet sich auf der Rückseite des
IAP. Der Port hat eine RJ-45-Buchse mit der in der folgenden Abb. dargestellten
Pin-Belegung.
Abbildung 6 Pin-Belegung des Gigabit-Ethernet-Anschlusses
Signalname
Funktion
RJ-45-Buchse
Pin-Belegung
1
BI_DA+
Bidirektionales Paar +A
BI_DA-
Bidirektionales Paar -A
2
BI_DB+
3
Bidirektionales Paar +B
4
BI_DC+
Bidirektionales Paar +C
BI_DC-
Bidirektionales Paar -C
5
BI_DB-
6
Bidirektionales Paar -B
7
BI_DD+
Bidirektionales Paar +D
BI_DD-
Bidirektionales Paar -D
8
Serielle Konsolenschnittstelle
Die serielle Konsolenschnittstelle (Console) ermöglicht den Anschluss des IAPs
an ein serielles Terminal oder an ein Laptop zur direkten lokalen Verwaltung. Bei
dieser Schnittstelle handelt es sich um eine RJ-45-Buchse mit der in
Abbildung 7
dargestellten Pin-Belegung. Schließen Sie diesen Port über ein Ethernet-Kabel
direkt an ein Terminal oder einen Terminalserver an.
Verwenden Sie einen modularen Adapter, um die RJ-45-Buchse am IAP in einen
DB-9-Stecker umzuwandeln, und schließen Sie den Adapter über ein RS-232-
Kabel an ein Laptop an. Anschlussdetails des Adapters können Sie
Abbildung 8
entnehmen.
Abbildung 7 Serielle Konsolenschnittstelle – Pin-Belegung
Serielle
RJ-45-Buchse
Konsolenschnittstelle
Pin-Belegung
1
2
3
TxD
4
GND
5
GND
6
RxD
7
8
Richtung
Eingang
Ausgang
Abbildung 8 Umwandlung der RJ-45-Buchse zum DB-9-Stecker mit
modularem Adapter
RJ-45-Buchse
Interne
DB-9-Stecker
Pin-Belegung
Verbindungen
Pin-Belegung
1
RJ-45
DB-9
2
3
3
2
5
TxD
TxD
9
4
4
4
8
5
5
3
GND
5
GND
7
6
2
RxD
6
RxD
3
6
1
7
8
Richtung
Richtung
Eingang
Eingang
Ausgang
Ausgang
Stromversorgung
Der IAP-92/IAP-93 verfügt über einen 12-V-Gleichstrom-Anschluss für die
Stromversorgung über einen Netzadapter (Wechselstrom-zu-Gleichstrom).
Sind sowohl PoE als auch Gleichstrom verfügbar, verwendet der IAP PoE,
selbst wenn nicht ausreichend PoE-Spannung für die Versorgung des IAPs
vorhanden ist.
HINWEIS
Überprüfen der Konnektivität nach der
Installation
Mit den integrierten LEDs am IAP kann überprüft werden, ob der IAP mit Energie
versorgt wird und erfolgreich initialisiert wurde (siehe
Tabelle
1). Weitere
Informationen zur Überprüfung der Netzwerkkonnektivität nach der Installation
finden Sie im Aruba Instant Quick Start Guide.
Tabelle 1 LED-Anzeigen der Serie IAP-92/IAP-93
LED
Farbe/Status
Bedeutung
PWR
Aus
IAP wird nicht mit Strom versorgt
Grün, blinkend
System wird initialisiert
Rot, konstant
System konnte nicht initialisiert
werden, TAC benachrichtigen
Grün, konstant
Eingeschaltet, Gerät bereit
Tabelle 1 LED-Anzeigen der Serie IAP-92/IAP-93
LED
Farbe/Status
Bedeutung
ENET
Aus
Keine Verbindung
(10/100/1000 Mbit/s)
Grün, ein
Verbindung mit 1000 Mbit/s
Gelb, ein
Verbindung mit 100 Mbit/s
11A/N
Aus
5-GHz-Funk ist deaktiviert
Gelb
5-GHz-Funk ist im WLAN-Modus
aktiviert
Grün
5-GHz-Funk im 11n-Modus
aktiviert
Grün, blinkend
5-GHz-Air Monitor- oder RF
Protect-Modus
11B/G/N
Aus
2,4-GHz-Funk deaktiviert
Gelb
2,4-GHz-Funk ist im WLAN-
Modus aktiviert
Grün
2,4-GHz-Funk im 11n-Modus
aktiviert
Grün, blinkend
2,4-GHz-Air Monitor- oder RF
Protect-Modus
Produktspezifikationen
Elektrisch
Ethernet:
Eine 10/100/1000 Base-T Ethernet-RJ-45-Schnittstelle mit automatischer
Erkennung
MDI/MDX
IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-T). IEEE 802.3ab
(1000Base-T)
Power over Ethernet (IEEE 802.3af-konform), 48 V DC/350 mA
(Pin-Konfiguration siehe
Abbildung
6)
Stromversorgung: 12-VDC-Schnittstelle, unterstützt Stromversorgung über
einen Netzadapter (Wechselstrom-zu-Gleichstrom)
Wenn in den USA oder in Kanada ein anderer Netzadapter als der von
Aruba Networks bereitgestellte verwendet wird, sollte er das cULus
(NRTL)-Kennzeichen tragen, mit einer Nennausgabe von 12 VDC,
mindestens 1,25 A, Kennzeichnung „LPS" oder „Class 2", geeignet für den
HINWEIS
Anschluss an eine in den USA und in Kanada übliche Standardsteckdose.
Zusätzliche Spezifikationen zu diesem Produkt finden Sie auf dem Datenblatt.
Das Datenblatt finden Sie unter
www.arubanetworks.com
Ordnungsgemäße Entsorgung von Aruba-
Geräten
Masse
Aktuelle Informationen zur Konformität mit globalen
RxD
Umweltschutzbestimmungen von Aruba-Produkten finden Sie auf unserer
TxD
Website unter
.
www.arubanetworks.com
Verwertung von Elektro- und Elektronikaltgeräten
Aruba-Produkte müssen am Ende ihrer Standzeit in den
Mitgliedsstaaten der EU, Norwegen und der Schweiz separat
gesammelt und verwertet werden und sind daher durch das
links abgebildete Symbol (durchgestrichene Mülltonne)
gekennzeichnet. Bei der Verwertung dieser Produkte am Ende
der Standzeit müssen in diesen Ländern die geltenden
nationalen Gesetze unter Einbeziehung der Richtlinie 2002/96EC für die
Verwertung von Elektro- und Elektronikaltgeräten (WEEE) eingehalten werden.
RoHS-Richtlinie der Europäischen Union
Aruba-Produkte erfüllen die RoHS-Richtlinie 2002/95/EC
(Restriction of Hazardous Substances, Beschränkung
gefährlicher Substanzen). Die RoHS-Richtlinie der EU
schränkt die Verwendung gefährlicher Substanzen bei der
Herstellung von elektrischen und elektronischen Produkten ein. Insbesondere
Blei (einschließlich Lötzinn in elektronischen Leiterplatten), Cadmium,
Quecksilber, sechswertiges Chrom und Brom gehören laut RoHS-Richtlinie zu
den einzuschränkenden Werkstoffen. Für einige Aruba-Produkte gelten die
Ausnahmen, die in Anhang 7 der RoHS-Richtlinie aufgeführt sind (Lötzinn in
elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoHS-
Kennzeichen (links abgebildet) gekennzeichnet, um die Konformität mit dieser
Richtlinie anzuzeigen.
RoHS-Richtlinie in China
Aruba-Produkte erfüllen die Anforderungen der chinesischen
Umweltschutzvereinbarungen und tragen das links abgebildete
10
„EFUP 10"-Kennzeichen.
Sicherheits- und Zulassungsbestimmungen
Aruba Networks bietet ein mehrsprachiges Dokument mit länderspezifischen
Einschränkungen und zusätzlichen Informationen zur Sicherheit und
Konformität für alle Aruba-APs. Dieses Dokument können Sie unter der
folgenden Adresse anzeigen oder herunterladen:
www.arubanetworks.com/safety_addendum
Das Gerät wird elektronisch gekennzeichnet und die FCC-ID wird über die
Controller Web-UI im Menü About angezeigt.
Aruba Access Points müssen von einem speziell geschulten Techniker
!
installiert werden. Die mit der Installation beauftragte Person ist dafür
verantwortlich, für die Erdung und die Einhaltung der geltenden örtlichen
VORSICHT
und nationalen elektrischen Vorschriften zu sorgen.
Erklärung zur Abgabe von Funkstrahlung: Dieses Gerät erfüllt die
FCC-Bestimmungen zur Abgabe von Funkstrahlung. Dieses Gerät sollte
bei 2,4-GHz- und 5-GHz-Betrieb mit einem Mindestabstand von 20 cm
!
zwischen dem Abstrahler und Ihrem Körper installiert und betrieben
werden. Der Transmitter darf nicht zusammen mit anderen Antennen oder
VORSICHT
Transmittern platziert oder betrieben werden. Bei Betrieb im
Frequenzbereich 5,15 bis 5,25 GHz darf das Gerät nur in Innenräumen
verwendet werden.
EMV-Einhaltung und Warnhinweise
.
IEC 60601-1-2: 2007
EN 60601-1-2: 2007
Dieses Gerät wurde getestet und erfüllt die Grenzwerte der Norm für
medizinische Geräte IEC 60601-1-2:2007. Das Gerät erfüllt außerdem die
Anforderungen der EN 60601-1-2:2007, was zur Vermutung einer
Übereinstimmung mit der Medizinprodukterichtlinie der Europäischen Union
2007/47/EC berechtigt. Die Grenzwerte sind dafür ausgelegt, weitgehenden
Schutz gegen schädliche Interferenz zu gewährleisten, wenn das Gerät in einer
typischen medizinischen Installation betrieben wird. Dieses Gerät erzeugt und
benutzt Hochfrequenzenergie und kann diese auch abstrahlen; es kann
möglicherweise schädliche Funkstörungen bei anderen Geräten in der Nähe
verursachen, wenn es nicht der Anleitung des Herstellers entsprechend installiert
und verwendet wird. Es gibt jedoch keine Garantie dafür, dass in einer
bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen
bei anderen Geräte verursacht, was durch Aus- und Einschalten des Geräts
festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch
eine der folgenden Maßnahmen zu beheben:
Richten Sie das gestörte Gerät neu oder an einem anderen Ort aus.
Erhöhen Sie den Abstand zwischen den Geräten.
Schließen Sie das Gerät an eine Steckdose an, die nicht zum selben
Stromkreis gehört, an den das andere Gerät angeschlossen ist.
Wenden Sie sich an den Hersteller oder einen Außendiensttechniker, um Hilfe
zu erhalten.
Die Modelle IAP-92 und IAP-93 haben kein Anwendungsteil, wie in IEC 60601-1
definiert. Der Schutz vor Stromschlägen entspricht Klasse II.
Das Gerät ist nicht vor dem Eindringen von Flüssigkeiten geschützt und es hat
Schutzklasse IPX0, wie von IEC 60601-1 und IEC 60529 definiert. Das Gerät ist
nicht für die Verwendung bei Vorhandensein brennbarer Mischungen geeignet.
Das Gerät wird als Gerät für den „Dauerbetrieb" betrachtet, wie von IEC 60601-1
definiert.
Stromverbrauch – 48 VDC 802.3af Strom über das Ethernet oder 12 VDC, 1,25A
bei externer Wechselstromversorgung (Adapter separat erhältlich); Max.
Stromverbrauch – 10 W.
Abmessungen: 120 mm x 130 mm x 55 mm; 255 g.
Umwelt: Betriebstemp.: 0° C bis +50° C (+32° F bis +122° F); Luftfeuchtigkeit:
5 bis 95% nicht kondensierend. Lagertemp.: -40° C bis +70° C (-40° F bis +158° F).
IAP-92 und IAP-93
Wireless Access Point
Installationsanleitung
Kontaktaufnahme mit Aruba Networks
Tabelle 1
Website-Support
Hauptsite
.
Support-Site
Wireless Security Incident
Response Team (WSIRT)
Support Europa, Naher Osten und Afrika -
E-Mail
WSIRT E-Mail
Bitte senden Sie eine E-Mail mit Details zu
etwaigen Sicherheitsproblemen bei Aruba-
Produkten.
Tabelle 2
Telefon-Support
Aruba Unternehmen
Fax
Support
USA
Universal Free Phone Service Number (UIFN): Australien, China,
Deutschland, Frankreich, Großbritannien, Hongkong, Irland, Israel,
Japan, Kanada, Korea, Singapur, Südafrika und Taiwan
Alle anderen Länder
Copyright
© 2011 Aruba Networks, Inc. AirWave
®
For Wireless That Works
, Mobile Edge Architecture, People Move. Networks Must Follow., RFProtect
Wireless Workplace Is Now Open For Business und The Mobile Edge Company
Networks, Inc. Alle Rechte vorbehalten. Alle andere Marken sind Eigentum der jeweiligen Inhaber.
Open Source Code
Bestimmte Aruba-Produkte enthalten Open Source-Softwarecode, der von Drittanbietern entwickelt wurde,
darunter Softwarecode gemäß GNU General Public License („GPL"), GNU Lesser General Public License
(„LGPL") oder anderen Open Source-Lizenzen. Den Open Source Code finden Sie auf dieser Website:
http://www.arubanetworks.com/open_source
Rechtliche Hinweise
Die Verwendung von Switching-Plattformen und Software von Aruba Networks, Inc. durch Einzelpersonen oder
Unternehmen zur Terminierung von VPN-Client-Geräten anderer Hersteller stellt die vollständige Anerkennung der
Haftbarkeit dieser Einzelpersonen oder dieses Unternehmens für diese Aktion dar und enthebt Aruba Networks,
Inc. zur Gänze aller rechtlichen Maßnahmen, die bezüglich der Verletzung des Urheberrechts im Namen dieser
Hersteller ergriffen werden.
Garantie
Dieses Hardwareprodukt wird durch die eingeschränkte lebenslange Garantie von Aruba Limited Lifetime
geschützt. Durch Änderungen am Gerät (zum Beispiel Auftragen von Farbe) wird die Garantie ungültig.
www.arubanetworks.com
1344 Crossman Avenue
Sunnyvale, California 94089
Telefon: +1 408.227.4500
Fax: +1 408.227.4550

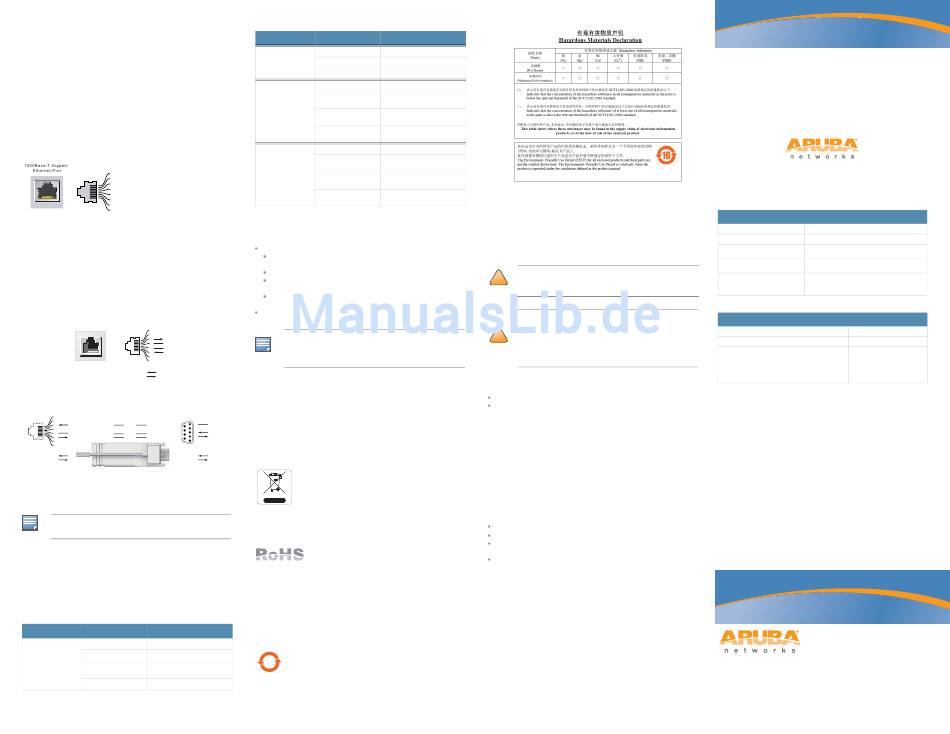

IAP-92 und IAP-93 Wireless Access Point | Installationsanleitung
Teilenummer 0510863-DE-04 | Juni 2011
http://www.arubanetworks.com
https://support.arubanetworks.com
http://www.arubanetworks.com/support/wsirt.php
emea.support@arubanetworks.com
wsirt@arubanetworks.com
+1 (408) 227-4500
+1 (408) 227-4550
800-WI-FI-LAN(800-943-4526)
+800-4WIFI-LAN(+800-49434-526)
+1 (408) 754-1200
®
®
®
, Aruba Networks
, Aruba Mobility Management System
, Bluescanner,
®
, The All
®
sind Marken von Aruba
Werbung
