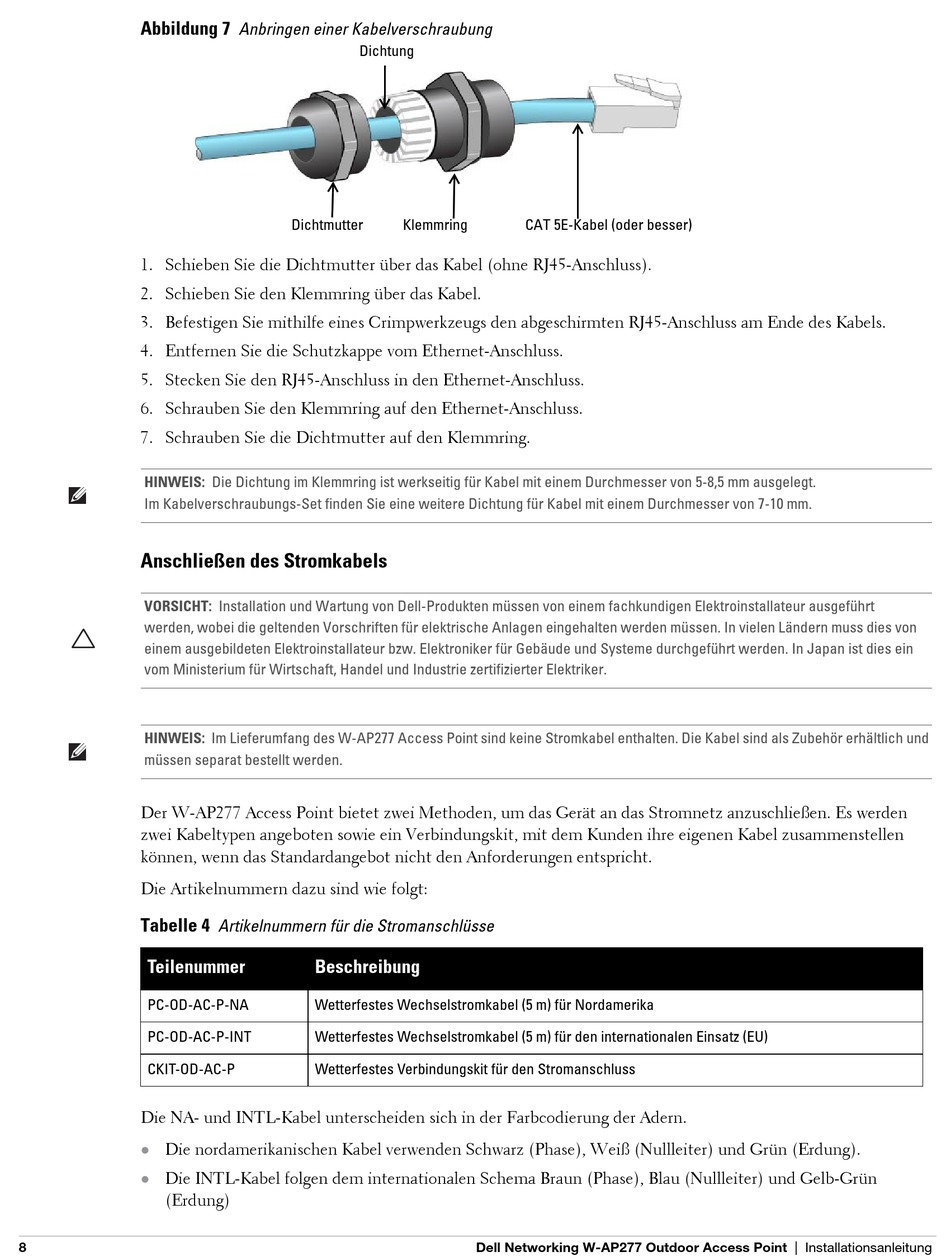

Abbildung 7
1. Schieben Sie die Dichtmutter über das Kabel (ohne RJ45-Anschluss).
2. Schieben Sie den Klemmring über das Kabel.
3. Befestigen Sie mithilfe eines Crimpwerkzeugs den abgeschirmten RJ45-Anschluss am Ende des Kabels.
4. Entfernen Sie die Schutzkappe vom Ethernet-Anschluss.
5. Stecken Sie den RJ45-Anschluss in den Ethernet-Anschluss.
6. Schrauben Sie den Klemmring auf den Ethernet-Anschluss.
7. Schrauben Sie die Dichtmutter auf den Klemmring.
HINWEIS: Die Dichtung im Klemmring ist werkseitig für Kabel mit einem Durchmesser von 5-8,5 mm ausgelegt.
Im Kabelverschraubungs-Set finden Sie eine weitere Dichtung für Kabel mit einem Durchmesser von 7-10 mm.
Anschließen des Stromkabels
VORSICHT: Installation und Wartung von Dell-Produkten müssen von einem fachkundigen Elektroinstallateur ausgeführt
werden, wobei die geltenden Vorschriften für elektrische Anlagen eingehalten werden müssen. In vielen Ländern muss dies von
einem ausgebildeten Elektroinstallateur bzw. Elektroniker für Gebäude und Systeme durchgeführt werden. In Japan ist dies ein
vom Ministerium für Wirtschaft, Handel und Industrie zertifizierter Elektriker.
HINWEIS: Im Lieferumfang des W-AP277 Access Point sind keine Stromkabel enthalten. Die Kabel sind als Zubehör erhältlich und
müssen separat bestellt werden.
Der W-AP277 Access Point bietet zwei Methoden, um das Gerät an das Stromnetz anzuschließen. Es werden
zwei Kabeltypen angeboten sowie ein Verbindungskit, mit dem Kunden ihre eigenen Kabel zusammenstellen
können, wenn das Standardangebot nicht den Anforderungen entspricht.
Die Artikelnummern dazu sind wie folgt:
Tabelle 4
Teilenummer
PC-OD-AC-P-NA
PC-OD-AC-P-INT
CKIT-OD-AC-P
Die NA- und INTL-Kabel unterscheiden sich in der Farbcodierung der Adern.
Die nordamerikanischen Kabel verwenden Schwarz (Phase), Weiß (Nullleiter) und Grün (Erdung).
Die INTL-Kabel folgen dem internationalen Schema Braun (Phase), Blau (Nullleiter) und Gelb-Grün
(Erdung)
8
Anbringen einer Kabelverschraubung
Dichtung
Dichtmutter
Artikelnummern für die Stromanschlüsse
Beschreibung
Wetterfestes Wechselstromkabel (5 m) für Nordamerika
Wetterfestes Wechselstromkabel (5 m) für den internationalen Einsatz (EU)
Wetterfestes Verbindungskit für den Stromanschluss
Klemmring
CAT 5E-Kabel (oder besser)
Dell Networking W-AP277 Outdoor Access Point | Installationsanleitung
