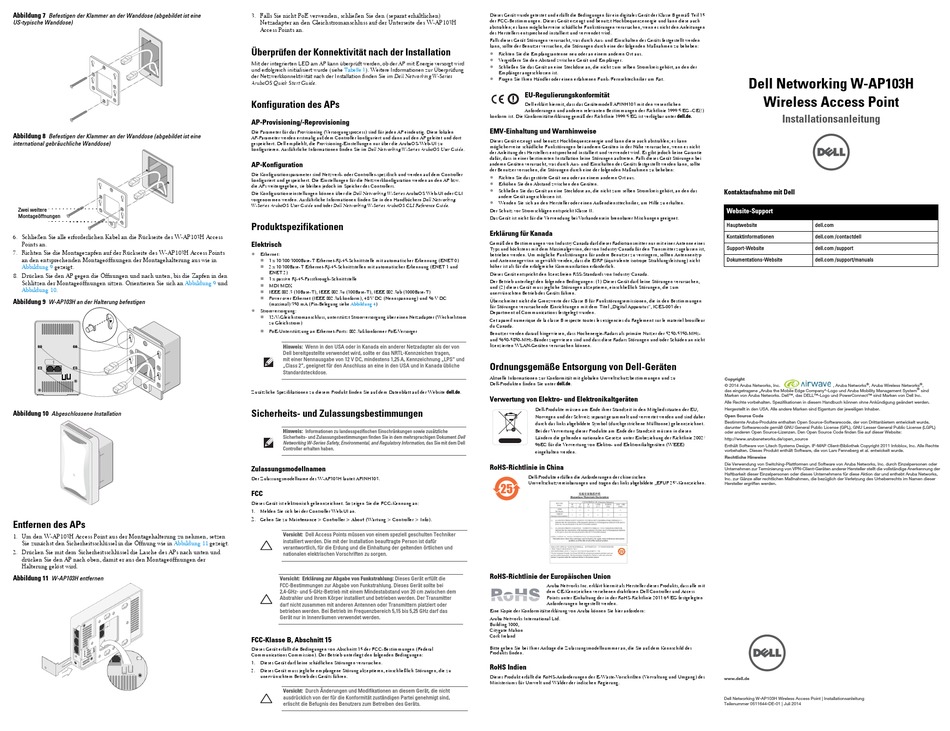

Abbildung 7
Befestigen der Klammer an der Wanddose (abgebildet ist eine
US-typische Wanddose)
Abbildung 8
Befestigen der Klammer an der Wanddose (abgebildet ist eine
international gebräuchliche Wanddose)
Zwei weitere
Montageöffnungen
6. Schließen Sie alle erforderlichen Kabel an die Rückseite des W-AP103H Access
Points an.
7. Richten Sie die Montagezapfen auf der Rückseite des W-AP103H Access Points
an den entsprechenden Montageöffnungen der Montagehalterung aus wie in
Abbildung 9
gezeigt.
8. Drücken Sie den AP gegen die Öffnungen und nach unten, bis die Zapfen in den
Schlitzen der Montageöffnungen sitzen. Orientieren Sie sich an
Abbildung 9
Abbildung
10.
Abbildung 9
W-AP103H an der Halterung befestigen
Abbildung 10
Abgeschlossene Installation
Entfernen des APs
1. Um den W-AP103H Access Point aus der Montagehalterung zu nehmen, setzen
Sie zunächst den Sicherheitsschlüssel in die Öffnung wie in
Abbildung 11
2. Drücken Sie mit dem Sicherheitsschlüssel die Lasche des APs nach unten und
drücken Sie den AP nach oben, damit er aus den Montageöffnungen der
Halterung gelöst wird.
Abbildung 11
W-AP103H entfernen
3. Falls Sie nicht PoE verwenden, schließen Sie den (separat erhältlichen)
Netzadapter an den Gleichstromanschluss auf der Unterseite des W-AP103H
Access Points an.
Überprüfen der Konnektivität nach der Installation
Mit der integrierten LED am AP kann überprüft werden, ob der AP mit Energie versorgt wird
und erfolgreich initialisiert wurde (siehe
Tabelle
1). Weitere Informationen zur Überprüfung
der Netzwerkkonnektivität nach der Installation finden Sie im Dell Networking W-Series
ArubaOS Quick Start Guide.
Konfiguration des APs
AP-Provisioning/-Reprovisioning
Die Parameter für das Provisioning (Versorgungsprozess) sind für jeden AP eindeutig. Diese lokalen
AP-Parameter werden erstmalig auf dem Controller konfiguriert und dann auf den AP geleitet und dort
gespeichert. Dell empfiehlt, die Provisioning-Einstellungen nur über die ArubaOS-Web-UI zu
konfigurieren. Ausführliche Informationen finden Sie im Dell Networking W-Series ArubaOS User Guide.
AP-Konfiguration
Die Konfigurationsparameter sind Netzwerk- oder Controller-spezifisch und werden auf dem Controller
konfiguriert und gespeichert. Die Einstellungen für die Netzwerkkonfiguration werden an den AP bzw.
die APs weitergegeben, sie bleiben jedoch im Speicher des Controllers.
Die Konfigurationseinstellungen können über die Dell Networking W-Series ArubaOS Web-UI oder CLI
vorgenommen werden. Ausführliche Informationen finden Sie in den Handbüchern Dell Networking
W-Series ArubaOS User Guide und/oder Dell Networking W-Series ArubaOS CLI Reference Guide.
Produktspezifikationen
Elektrisch
Ethernet:
1 x 10/100/1000Base-T Ethernet-RJ-45-Schnittstelle mit automatischer Erkennung (ENET 0)
2 x 10/100Base-T Ethernet-RJ-45-Schnittstellen mit automatischer Erkennung (ENET 1 und
ENET 2)
1 x passive RJ-45-Passthrough-Schnittstelle
und
MDI/MDX
IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-T), IEEE 802.3ab (1000Base-T)
Power over Ethernet (IEEE 802.3af-konform), 48 V DC (Nennspannung) und 56 V DC
(maximal)/350 mA (Pin-Belegung siehe
Abbildung
4)
Stromversorgung:
12-V-Gleichstromanschluss, unterstützt Stromversorgung über einen Netzadapter (Wechselstrom
zu Gleichstrom)
PoE-Unterstützung an Ethernet-Ports: 802.3af-konformer PoE-Versorger
Hinweis: Wenn in den USA oder in Kanada ein anderer Netzadapter als der von
Dell bereitgestellte verwendet wird, sollte er das NRTL-Kennzeichen tragen,
mit einer Nennausgabe von 12 V DC, mindestens 1,25 A, Kennzeichnung „LPS" und
„Class 2", geeignet für den Anschluss an eine in den USA und in Kanada übliche
Standardsteckdose.
Zusätzliche Spezifikationen zu diesem Produkt finden Sie auf dem Datenblatt auf der Website dell.de.
Sicherheits- und Zulassungsbestimmungen
Hinweis:
Informationen zu landesspezifischen Einschränkungen sowie zusätzliche
Sicherheits- und Zulassungsbestimmungen finden Sie in dem mehrsprachigen Dokument Dell
Networking W-Series Safety, Environmental, and Regulatory Information, das Sie mit dem Dell
Controller erhalten haben.
Zulassungsmodellnamen
Der Zulassungsmodellname des W-AP103H lautet APINH103.
FCC
Dieses Gerät ist elektronisch gekennzeichnet. So zeigen Sie die FCC-Kennung an:
1.
Melden Sie sich bei der Controller Web-UI an.
2.
Gehen Sie zu Maintenance > Controller > About (Wartung > Controller > Info).
Vorsicht: Dell Access Points müssen von einem speziell geschulten Techniker
installiert werden. Die mit der Installation beauftragte Person ist dafür
gezeigt.
verantwortlich, für die Erdung und die Einhaltung der geltenden örtlichen und
nationalen elektrischen Vorschriften zu sorgen.
Vorsicht: Erklärung zur Abgabe von Funkstrahlung: Dieses Gerät erfüllt die
FCC-Bestimmungen zur Abgabe von Funkstrahlung. Dieses Gerät sollte bei
2,4-GHz- und 5-GHz-Betrieb mit einem Mindestabstand von 20 cm zwischen dem
Abstrahler und Ihrem Körper installiert und betrieben werden. Der Transmitter
darf nicht zusammen mit anderen Antennen oder Transmittern platziert oder
betrieben werden. Bei Betrieb im Frequenzbereich 5,15 bis 5,25 GHz darf das
Gerät nur in Innenräumen verwendet werden.
FCC-Klasse B, Abschnitt 15
Dieses Gerät erfüllt die Bedingungen von Abschnitt 15 der FCC-Bestimmungen (Federal
Communications Commission). Der Betrieb unterliegt den folgenden Bedingungen:
1.
Dieses Gerät darf keine schädlichen Störungen verursachen.
2.
Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die zu
unerwünschtem Betrieb des Geräts führen.
Vorsicht: Durch Änderungen und Modifikationen an diesem Gerät, die nicht
ausdrücklich von der für die Konformität zuständigen Partei genehmigt sind,
erlischt die Befugnis des Benutzers zum Betreiben des Geräts.
Dieses Gerät wurde getestet und erfüllt die Bedingungen für ein digitales Gerät der Klasse B gemäß Teil 15
der FCC-Bestimmungen. Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese auch
abstrahlen; es kann möglicherweise schädliche Funkstörungen verursachen, wenn es nicht den Anleitungen
des Herstellers entsprechend installiert und verwendet wird.
Falls dieses Gerät Störungen verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden
kann, sollte der Benutzer versuchen, die Störungen durch eine der folgenden Maßnahmen zu beheben:
Richten Sie die Empfangsantenne neu oder an einem anderen Ort aus.
Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
Schließen Sie das Gerät an eine Steckdose an, die nicht zum selben Stromkreis gehört, an den der
Empfänger angeschlossen ist.
Fragen Sie Ihren Händler oder einen erfahrenen Funk-/Fernsehtechniker um Rat.
EU-Regulierungskonformität
Dell erklärt hiermit, dass das Gerätemodell APINH103 mit den wesentlichen
Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG -CE(!)
konform ist. Die Konformitätserklärung gemäß der Richtlinie 1999/5/EG ist verfügbar unter dell.de.
EMV-Einhaltung und Warnhinweise
Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese auch abstrahlen; es kann
möglicherweise schädliche Funkstörungen bei anderen Geräten in der Nähe verursachen, wenn es nicht
der Anleitung des Herstellers entsprechend installiert und verwendet wird. Es gibt jedoch keine Garantie
dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen bei
anderen Geräten verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte
der Benutzer versuchen, die Störungen durch eine der folgenden Maßnahmen zu beheben:
Richten Sie das gestörte Gerät neu oder an einem anderen Ort aus.
Erhöhen Sie den Abstand zwischen den Geräten.
Schließen Sie das Gerät an eine Steckdose an, die nicht zum selben Stromkreis gehört, an den das
andere Gerät angeschlossen ist.
Wenden Sie sich an den Hersteller oder einen Außendiensttechniker, um Hilfe zu erhalten.
Der Schutz vor Stromschlägen entspricht Klasse II.
Das Gerät ist nicht für die Verwendung bei Vorhandensein brennbarer Mischungen geeignet.
Erklärung für Kanada
Gemäß den Bestimmungen von Industry Canada darf dieser Radiotransmitter nur mit einer Antenne eines
Typs und höchstens mit dem Maximalgewinn, der von Industry Canada für den Transmitter zugelassen ist,
betrieben werden. Um mögliche Funkstörungen für andere Benutzer zu verringern, sollten Antennentyp
und Antennengewinn so gewählt werden, dass die EIRP (äquivalente isotrope Strahlungsleistung) nicht
höher ist als für die erfolgreiche Kommunikation erforderlich.
Dieses Gerät entspricht den lizenzfreien RSS-Standards von Industry Canada.
Der Betrieb unterliegt den folgenden Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen,
und (2) dieses Gerät muss jegliche Störungen akzeptieren, einschließlich Störungen, die zum
unerwünschten Betrieb des Geräts führen.
Überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen, die in den Bestimmungen
für Störungen verursachende Einrichtungen mit dem Titel „Digital Apparatus", ICES-003 des
Department of Communications festgelegt wurden.
Cet apareil numerique de la classe B respecte toutes les exigencies du Reglement sur le materiel brouilleur
du Canada.
Benutzer werden darauf hingewiesen, dass Hochenergie-Radars als primäre Nutzer der 5250-5350-MHz-
und 5650-5850-MHz-Bänder zugewiesen sind und dass diese Radars Störungen und/oder Schäden an nicht
lizenzierten WLAN-Geräten verursachen können.
Ordnungsgemäße Entsorgung von Dell-Geräten
Aktuelle Informationen zur Konformität mit globalen Umweltschutzbestimmungen und zu
Dell-Produkten finden Sie unter dell.de.
Verwertung von Elektro- und Elektronikaltgeräten
Dell-Produkte müssen am Ende ihrer Standzeit in den Mitgliedsstaaten der EU,
Norwegen und der Schweiz separat gesammelt und verwertet werden und sind daher
durch das links abgebildete Symbol (durchgestrichene Mülltonne) gekennzeichnet.
Bei der Verwertung dieser Produkte am Ende der Standzeit müssen in diesen
Ländern die geltenden nationalen Gesetze unter Einbeziehung der Richtlinie 2002/
96EC für die Verwertung von Elektro- und Elektronikaltgeräten (WEEE)
eingehalten werden.
RoHS-Richtlinie in China
Dell-Produkte erfüllen die Anforderungen der chinesischen
Umweltschutzvereinbarungen und tragen das links abgebildete „EFUP 25"-Kennzeichen.
RoHS-Richtlinie der Europäischen Union
Aruba Networks Inc. erklärt hiermit als Hersteller dieses Produkts, dass alle mit
dem CE-Kennzeichen versehenen drahtlosen Dell Controller und Access
Points unter Einhaltung der in der RoHS-Richtlinie 2011/65/EG festgelegten
Anforderungen hergestellt werden.
Eine Kopie der Konformitätserklärung von Aruba können Sie hier anfordern:
Aruba Networks International Ltd.
Building 1000,
Citygate Mahon
Cork Ireland
Bitte geben Sie bei Ihrer Anfrage die Zulassungsmodellnummer an, die Sie auf dem Kennschild des
Produkts finden.
RoHS Indien
Dieses Produkt erfüllt die RoHS-Anforderungen der E-Waste-Vorschriften (Verwaltung und Umgang) des
Ministeriums für Umwelt und Wälder der indischen Regierung.
Dell Networking W-AP103H
Wireless Access Point
Installationsanleitung
Kontaktaufnahme mit Dell
Website-Support
Hauptwebsite
dell.com
Kontaktinformationen
dell.com /contactdell
Support-Website
dell.com /support
Dokumentations-Website
dell.com /support/manuals
Copyright
®
© 2014 Aruba Networks, Inc.
, Aruba Networks
, Aruba Wireless Networks
das eingetragene „Aruba the Mobile Edge Company"-Logo und Aruba Mobility Management System
Marken von Aruba Networks. Dell™, das DELL™-Logo und PowerConnect™ sind Marken von Dell Inc.
Alle Rechte vorbehalten. Spezifikationen in diesem Handbuch können ohne Ankündigung geändert werden.
Hergestellt in den USA. Alle andere Marken sind Eigentum der jeweiligen Inhaber.
Open Source Code
Bestimmte Aruba-Produkte enthalten Open Source-Softwarecode, der von Drittanbietern entwickelt wurde,
darunter Softwarecode gemäß GNU General Public License (GPL), GNU Lesser General Public License (LGPL)
oder anderen Open Source-Lizenzen. Den Open Source Code finden Sie auf dieser Website:
http://www.arubanetworks.de/open_source
Enthält Software von Litech Systems Design. IF-MAP Client-Bibliothek Copyright 2011 Infoblox, Inc. Alle Rechte
vorbehalten. Dieses Produkt enthält Software, die von Lars Fenneberg et al. entwickelt wurde.
Rechtliche Hinweise
Die Verwendung von Switching-Plattformen und Software von Aruba Networks, Inc. durch Einzelpersonen oder
Unternehmen zur Terminierung von VPN-Client-Geräten anderer Hersteller stellt die vollständige Anerkennung der
Haftbarkeit dieser Einzelpersonen oder dieses Unternehmens für diese Aktion dar und enthebt Aruba Networks,
Inc. zur Gänze aller rechtlichen Maßnahmen, die bezüglich der Verletzung des Urheberrechts im Namen dieser
Hersteller ergriffen werden.
www.dell.de
Dell Networking W-AP103H Wireless Access Point | Installationsanleitung
Teilenummer 0511644-DE-01 | Juli 2014
®
,
®
