LED-Status
Modus
FBUS-Modus
S.Port-Modus
Zündung mit Strom versorgt
Zündung nicht mit Strom versorgt Aus

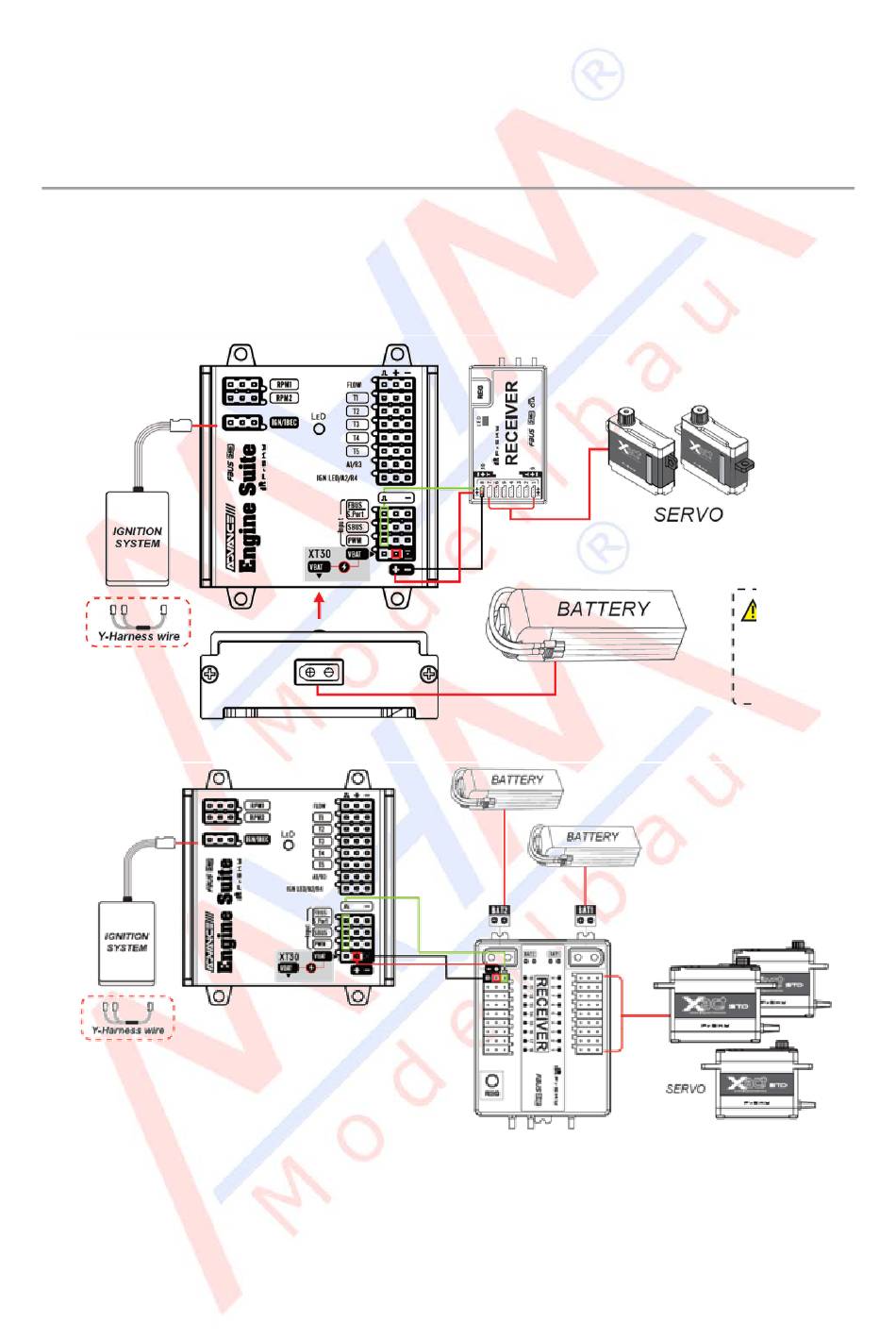

Empfohlenes Verbindungsdiagramm
1.
Stromversorgung des AES-Moduls und angeschlossener Geräte:
o
Verwenden Sie denselben Akku, der über den VBAT-Anschluss (XT30) das Modul und die Geräte
mit Strom versorgt.
o
Hinweis: Es wird empfohlen, ein Y-Kabel zu verwenden, um sicherzustellen, dass der Zündanschluss
(IGN/IBEC) die Anforderungen eines Systems mit zwei Zündungen erfüllt.
Möglichkeit 1:
Möglichkeit 2:
Wichtig: Nutzen Sie
VBAT(PWR)-Anschlüsse zur Stromversorgung.
Konfigurationsmethoden
Hinweis: Bitte stellen Sie sicher, dass die ETHOS-Version auf 1.5.8 oder höher aktualisiert wurde.
Option 1: Drahtlos (FBUS-fähiger Empfänger)
•
Wenn das AES-Modul über den FBUS-Modus mit dem Empfänger verbunden ist, können Benutzer den
LED-Arbeitsstatus LED-Farbe
Schnelles Blinken
Rot
Langsames Blinken Grün
Dauerlicht
Grün
Keine
NIEMALS
gleichzeitig die VBAT(XT30)- und
