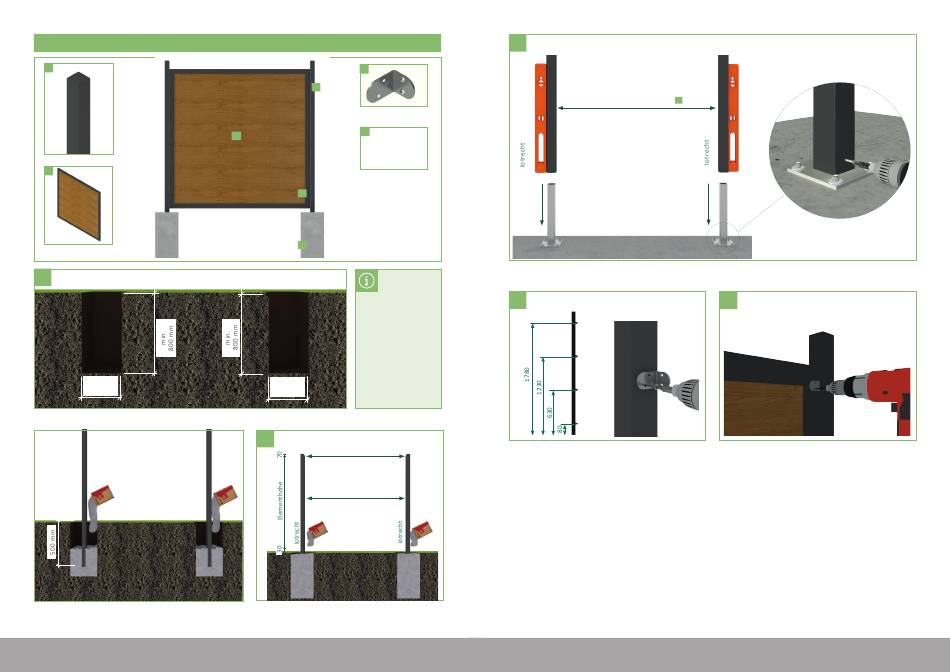

Übersicht BasicLine Nova
1
Pfosten inkl. Kappe
2
Element
1
Boden vorbereiten
min.
400 mm
1 | Größe der Fundamente mindestens 400 x 400 x 800 mm sowie unter Berücksichtigung der Bodenbeschaffenheit.*
2
Fundamente erstellen
2 | Ungefähr die Hälfte des Erdloches mit Beton füllen und ver-
dichten.
GROEN & JANSSEN GmbH | Kunststoffvertrieb
Bei Rückfragen wenden Sie sich bitte an Ihren Fachhändler.
3
1
8 x Befestigungswinkel
4
2
Fundament optional
Konsole zum Auf-
dübeln
3
4
Hinweis: Bei Torpfosten,
Anleitung Tore beachten!
*Weitere Angaben zum
Fundament finden Sie
auf dem Merkblatt
unter www.groja.de
min.
400 mm
3
Pfosten einbetonieren
Pfostenhöhe beachten
Pfostenabstand =
Elementbreite + 14 mm
3 | Anschließend die Pfosten setzen und ausrichten. Das
Erdloch komplett mit Beton füllen und verdichten. Beton
nach Herstellerangaben aushärten lassen.
3a
Optional: Konsole zum Aufdübeln
Pfostenabstand ermitteln (siehe
)
3
3a | Ausrichtung der Konsolen bei aufgesteckten Pfosten. Zum Befestigen der Konsolen auf den Untergrund die Pfosten entfer-
nen. Zusätzlich kann der Pfosten durch eine Senkkopfschraube fixiert werden. Schrauben sind nicht im Lieferumfang enthalten.
4
Montage Befestigungswinkel
4 | Position der Befestigungswinkel entsprechend der Maßan-
gaben markieren dabei darauf achten, dass das Zaunelement
mittig zum Pfosten positioniert ist. Anschließend mit einem 3
mm Bohrer vorbohren (nicht im Set enthalten). Die Befesti-
gungswinkel mit den selbstschneidenden Schrauben Ø 3,9 x
25 mm mit einem Kreuzschlitz- Bit PH 2 am Pfosten montieren.
GROEN & JANSSEN GmbH | Kunststoffvertrieb
Bei Rückfragen wenden Sie sich bitte an Ihren Fachhändler.
5
Montage Element
5 | Nach der Montage aller Befestigungswinkel wird das
Zaunelement mit jeweils zwei selbstschneidenden Schrauben
Ø 3,9 x 13 mm pro Befestigungswinkel mit einem Kreuzschlitz-
Bit PH2 rückseitig befestigt.
