Intex CLW090 Benutzerhandbuch Seite 3

6
7
8

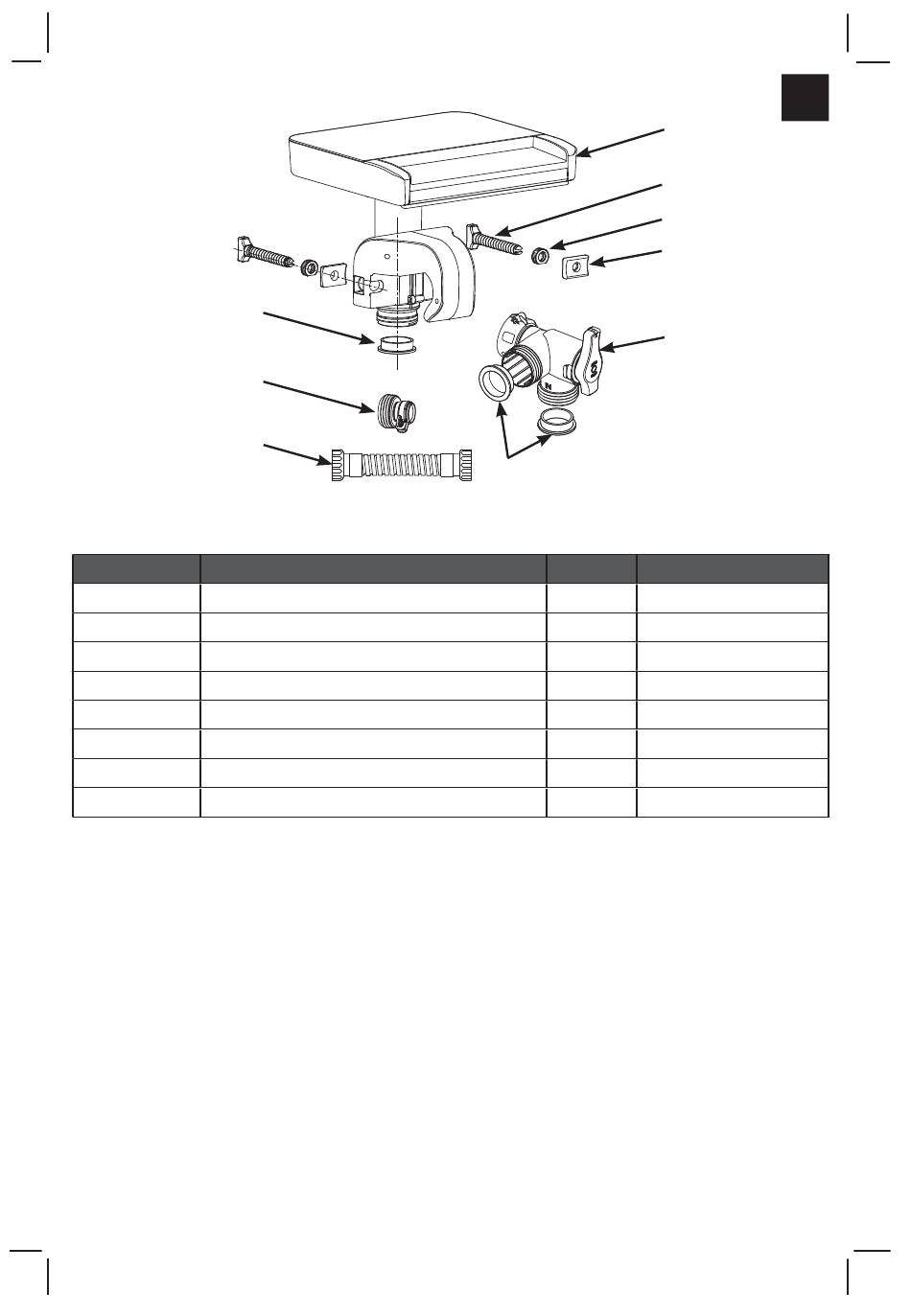

HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle
Abweichungen zum Produkt können vorhanden sein. Nicht maßstabgetreu.
TEILENUMMER
Wasserfall-Set
1
Spannschraube
2
Spannmutter
3
Fixierung
4
Bypass-Ventil
5
L-form O-Ring
6
Adapter B
7
Verbindungsschlauch
8
Wegen der Politik der kontinuierlichen Produktverbesserung behält sich INTEX
das Recht vor, Daten, Erscheinungsbilder oder Updates (Produktspezifikationen)
jederzeit ohne Vorankündigung zu ändern!
Aufbau
1. Lokalisieren Sie den Wassereinlaufanschluss oder den Absperrschieber.
2. Um die Leistung des Wasserfalls zu optimieren, positionieren Sie den Wasserfall
auf der linken Seite und in Reichweite des Wassereinlaufanschlusses oder des
Absperrschiebers, da auf diese Weise der Bypass-Verbindungsschlauch (8)
weniger verdreht wird.
3. Setzen Sie die Wasserfallhalterung über den oberen, waagerechten Träger
des Frame Pools. Achten Sie darauf, dass sie sich auf der linken Seite und
in Reichweite des Wassereinlaufanschlusses oder des Absperrschiebers
befindet. Ziehen Sie die Halterungsschrauben manuell fest. Siehe Abb. 1 - 3.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(335IO) LED WATERFALL GERMAN SIZE: 4.875" X 7.25" 04/26/2023
STÜCKLISTE
BESCHREIBUNG
Seite 2
1
2
3
4
5
6
MENGE ERSATZTEILNUMMER
1
2
2
2
1
3
1
1
335
