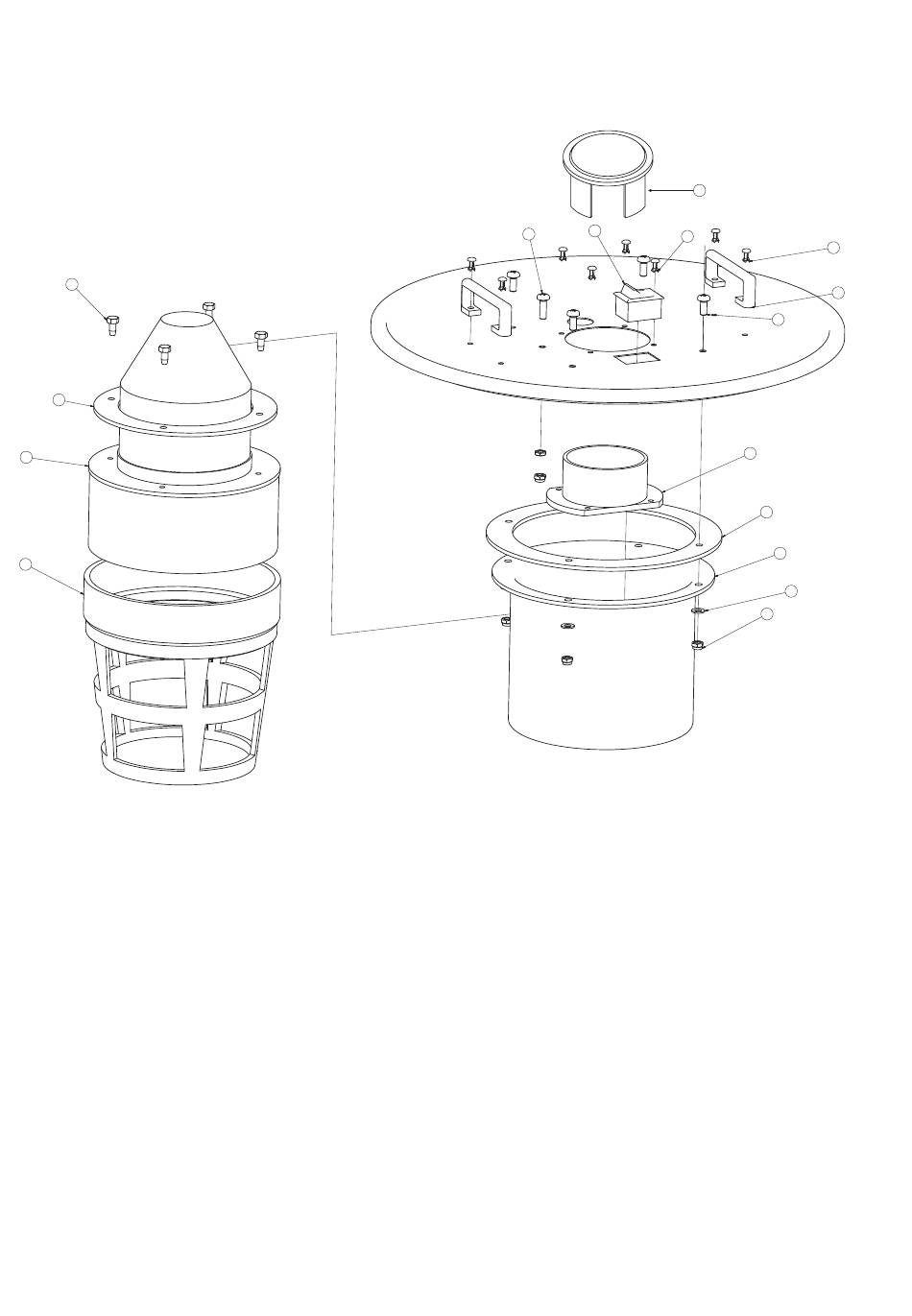

13. Teilliste und Übersichtszeichnungen
CGV286-1-LID
CGV336-1-LID
12
9
8
11
Teil
Teilnr.
Beschreibung
1
CVG320-102
3 mm Dichtungsring 180 O.D x 140 I.D
2
CVG220-102
Maschenflansch (weiß) 1
3
CVG140-100
240 2 Pol beleuchteter Schalter
4
CVG240-103
4 mm x 10 mm Stahlblindniet
5
CVG160-103
Posi-Pan Erdungsschraube M5 x 16 BZP
6
CVG130-100
M5 BZN Vernickelte Sechskantmutter
7
Motorbaugruppe
8
CVG180-100
240 V 1000 W Direktluftstrommotor (116343)
9
CVG320-100
3 mm Dichtungsring 140 O.D x 117 I.D
10
CVG300-102
Motorzylinder
11
CVG310-100
Filterkäfig schwarz
12
CVG160-107A
M5 x 12 mm Sechskant Bundschraube
13
CVG160-108B
M5 x 12 mm Posi-Pan Schraube
14
CVG280-102
M5 Zink Unterlegscheibe
15
CVG200-100
Schwarzer Plastikgriff
16
CVG130-106
M5 Nylon Sicherungsmutter
17
CGV220-101
Schallausgangabdeckung
44
5
Anzahl
1
1
8
1
1
1
1
1
1
1
4
4
4
2
5
1
17
3
4
2
1
16
4
15
13
PARTS LIST
ITEM
PART NUMB
QTY
1
1
CVG320-102
2
1
CVG220-102
3
1
CVG140-100
4
8
CVG240-103
10
5
1
CVG160-103
6
1
CVG130-100
7
1
Motor sub assemb
14
8
1
CVG180-100
9
1
CVG320-100
10
1
CVG300-102
11
1
CVG310-100
12
4
CVG160-107A
13
4
CVG160-108B
14
4
CVG280-102
15
2
CVG200-100
16
5
CVG130-106
DRAWN
JeremyG
07/02/2017
CHECKED
TITLE
QA
MFG
APPROVED
SIZE
DW
D
CG
SCALE
1 : 1
