SYMPL pro Node (e:pix) — Bedienungsanleitung
4.5

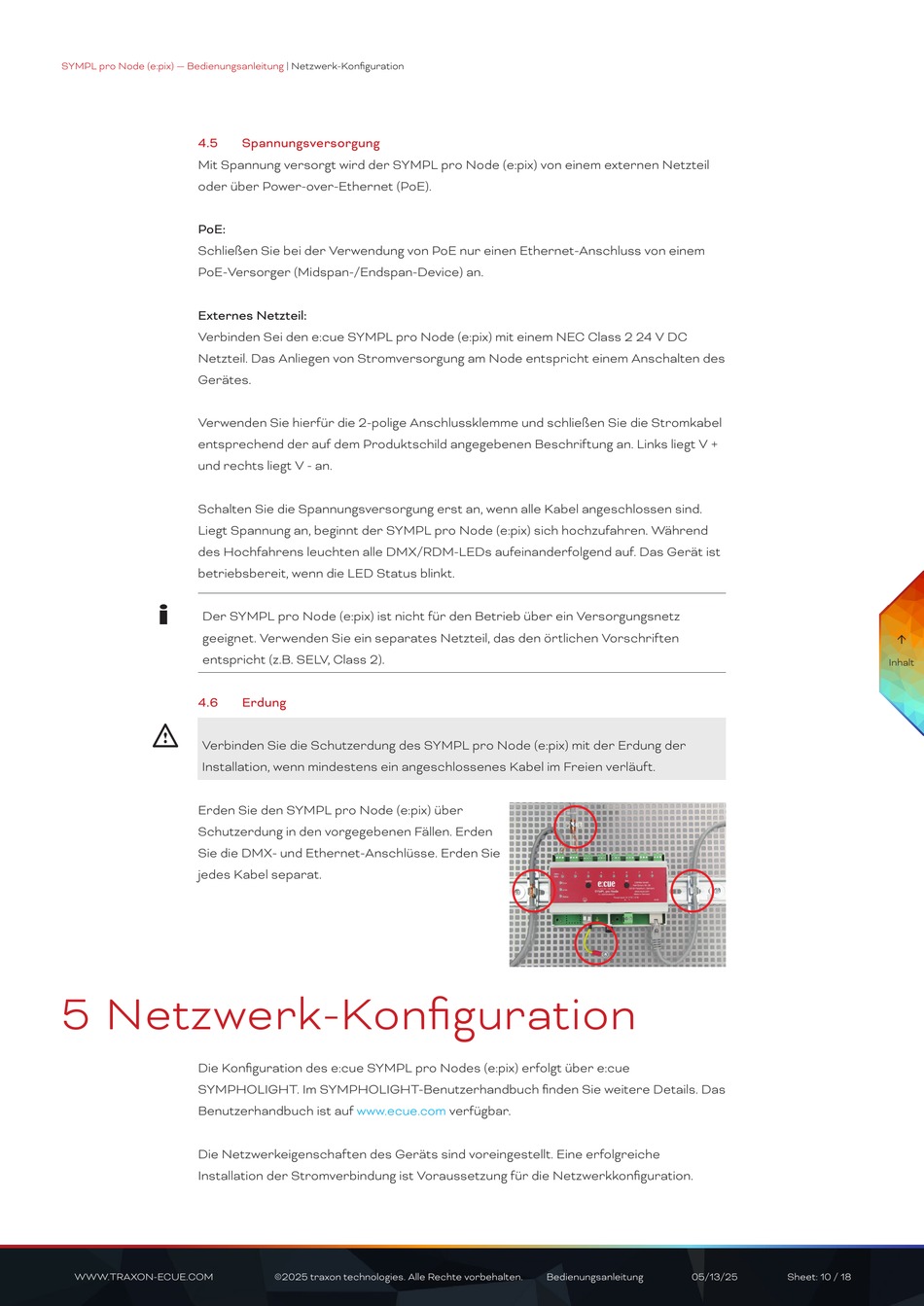

Mit Spannung versorgt wird der SYMPL pro Node (e:pix) von einem externen Netzteil
oder über Power-over-Ethernet (PoE).
PoE:
Schließen Sie bei der Verwendung von PoE nur einen Ethernet-Anschluss von einem
PoE-Versorger (Midspan-/Endspan-Device) an.
Externes
Verbinden Sei den e:cue SYMPL pro Node (e:pix) mit einem NEC Class 2 24 V DC
Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des
Gerätes.
Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel
entsprechend der auf dem Produktschild angegebenen Beschriftung an. Links liegt V +
und rechts liegt V - an.
Schalten Sie die Spannungsversorgung erst an, wenn alle Kabel angeschlossen sind.
Liegt Spannung an, beginnt der SYMPL pro Node (e:pix) sich hochzufahren. Während
des Hochfahrens leuchten alle DMX/RDM-LEDs aufeinanderfolgend auf. Das Gerät ist
betriebsbereit, wenn die LED Status blinkt.
i
Der SYMPL pro Node (e:pix) ist nicht für den Betrieb über ein Versorgungsnetz
geeignet. Verwenden Sie ein separates Netzteil, das den örtlichen Vorschriften
entspricht (z.B. SELV, Class 2).
4.6
!
Verbinden Sie die Schutzerdung des SYMPL pro Node (e:pix) mit der Erdung der
Installation, wenn mindestens ein angeschlossenes Kabel im Freien verläuft.
Erden Sie den SYMPL pro Node (e:pix) über
Schutzerdung in den vorgegebenen Fällen. Erden
Sie die DMX- und Ethernet-Anschlüsse. Erden Sie
jedes Kabel separat.

5 Netzwerk-Konfiguration

Die Konfiguration des e:cue SYMPL pro Nodes (e:pix) erfolgt über e:cue
SYMPHOLIGHT. Im SYMPHOLIGHT-Benutzerhandbuch finden Sie weitere Details. Das
Benutzerhandbuch ist auf
Die Netzwerkeigenschaften des Geräts sind voreingestellt. Eine erfolgreiche
Installation der Stromverbindung ist Voraussetzung für die Netzwerkkonfiguration.
WWW.TRAXON-ECUE.COM
| Netzwerk-Konfiguration

Spannungsversorgung

Netzteil:

Erdung

www.ecue.com
©2025 traxon technologies. Alle Rechte vorbehalten.
verfügbar.
Bedienungsanleitung 05/13/25 Sheet: 10 / 18

