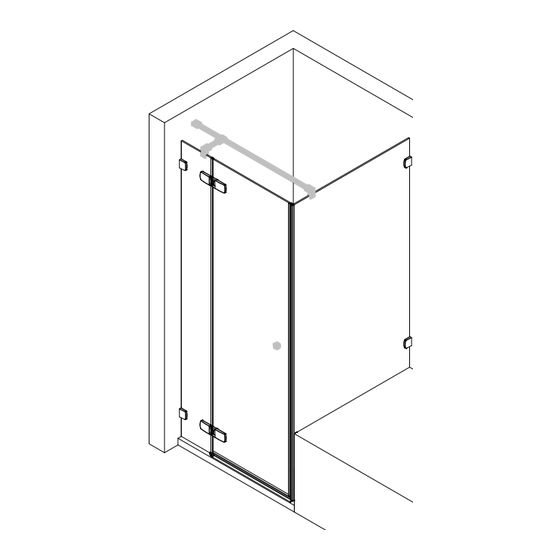

duschwelten MK920 5688 Montageanleitung
Verwandte Anleitungen für duschwelten MK920 5688
Inhaltszusammenfassung für duschwelten MK920 5688
- Seite 1 6770-3 03/25 Montageanleitung Installation instructions Instructions de montage Montagehandleiding Projekt 195 MK920 =Typ 5688, 5689 IGH =Typ 2206, 2207...
- Seite 2 SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS CONSEILS DE SÉCURITÉ / VEILIGHEIDSAANWIJZINGEN Lange Handschuhe und Schutzbrille tragen Sicherheitsschuhe tragen Glaskanten schützen langärmlige Kleidung tragen Wear long gloves and Wear safety goggles Wear safety shoes Protect glass edges long-sleeved clothing Portez des lunettes Protégez les bords Portez des chaussures Portez des gants longs et des de protection...

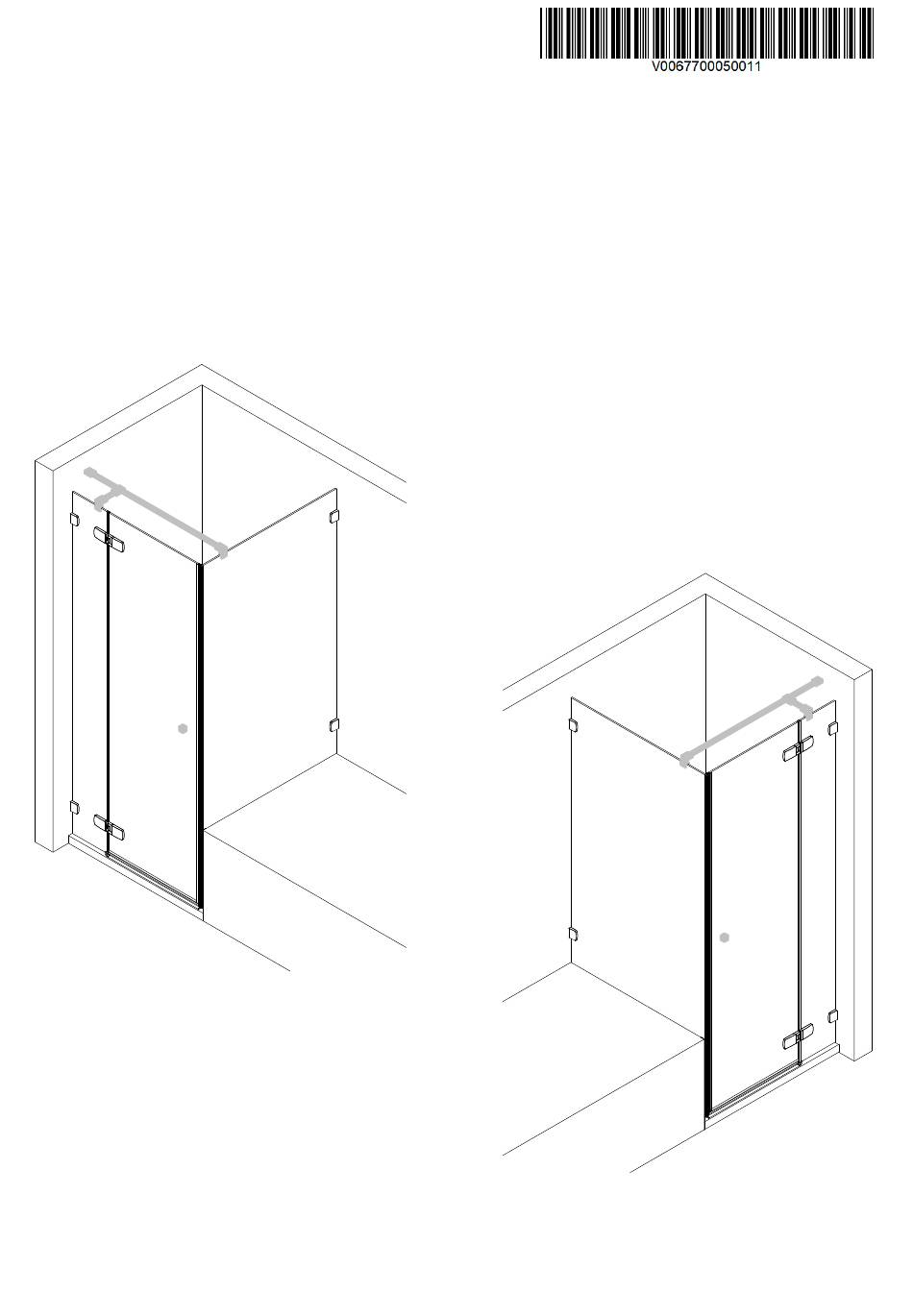

- Seite 3 AUFBAUART / ASSEMBLY SITUATION / TYPE DE MONTAGE / ASSEMBLAGE SITUATIE Bei der Montage der Duschkabine gibt es zwei Aufbauarten: Aufbau In dieser Montageanleitung wird der Aufbau dargestellt. Die Montageschritte für den Aufbau sind spiegelbildlich durchzuführen. There are two types of installation for the shower enclosure: Situation is described in this assembly instruction.
- Seite 4 6770-3 P0304 8 mm K1060 P9514 P0303 K1003 K1061 4,8 x 55 mm K1062 K1063 Ø 6 mm M6 x 15,5 x 0,5 mm 4,2 x 45 mm 3,5 x 9,5 mm P9513 P9513 SW 5 SW 4 K1052 K1051 P9501 K0386 K0387...
- Seite 5 BENÖTIGTES WERKZEUG / TOOLS NEEDED OUTILLAGE NÉCESSAIRE / BENODIGD WERKTUIG Ø 6 mm Ø 3 mm Ø 8 mm MONTAGE / ASSEMBLY / AS SEMBLAGE / ASSEMBLAGE...
- Seite 7 innen inside á l'intérieur binnen Ø 8 mm...
- Seite 8 innen inside 4,8 x 55 mm á l'intérieur binnen...
- Seite 12 - Montagehilfe - installation help - aide á l` installation - hulp bij de installatie Ø 6 mm...
- Seite 13 4,5 x 45 mm...
- Seite 16 Ø 8 mm...
- Seite 17 4,8 x 55 mm Ø 3 mm 3,5 x 9,5 mm...
- Seite 19 innen inside á l'intérieur binnen...
- Seite 20 super glue colle rapide secondelijm...
- Seite 22 24 h 24 h...
- Seite 23 24 h...
- Seite 24 6770-3 Technische Hilfe / technical help / l'aide technique / technologische ondersteuning Ersatzteilbestellung / spare parts order commande de piéces détachées / Bestellung van onderdelen: Telefon 02631 / 8607-0 E-Mail: info@duschkabine.com Dusch-Info August-Horch-Straße 1 56566 Neuwied Deutschland / Germany / Allemagne / Duitsland...
