BESCHREIBUNG DER EINGANGS- UND AUSGANGSANSCHLÜSSE
Der diskrete Signalanschluss
Der diskrete Signalanschluss befindet sich auf einem mehrpoligen Schraubverbinder,
der auf der rechten Seite von Abb. 1 zu sehen ist.
In Tabelle 1 finden Sie die Pinbelegung sowie einige wichtige Hinweise zu den einzelnen
Signalen.
WICHTIG: Die Beschreibungen in Tabelle 1 gelten, wenn DIP Schalter 4 auf "AUS" steht
(passive Sicherheit, Relais sind normalerweise NICHT aktiv).
Die an diesem Port anliegenden Signale stehen dem Benutzer jederzeit zur Verfügung und
arbeiten parallel zu den von der seriellen Schnittstelle empfangenen Befehlen. An keinem Pin
dieses Ports darf eine Spannung angelegt werden, die die Versorgungsspannung der Karte
übersteigt. Ausnahmen gelten für Relaisausgänge, die bis zu 60 V und 500 mA verarbeiten
können. Einige Schnittstellenoptionen hängen von der Konfiguration des S3 (DIP Schalters)

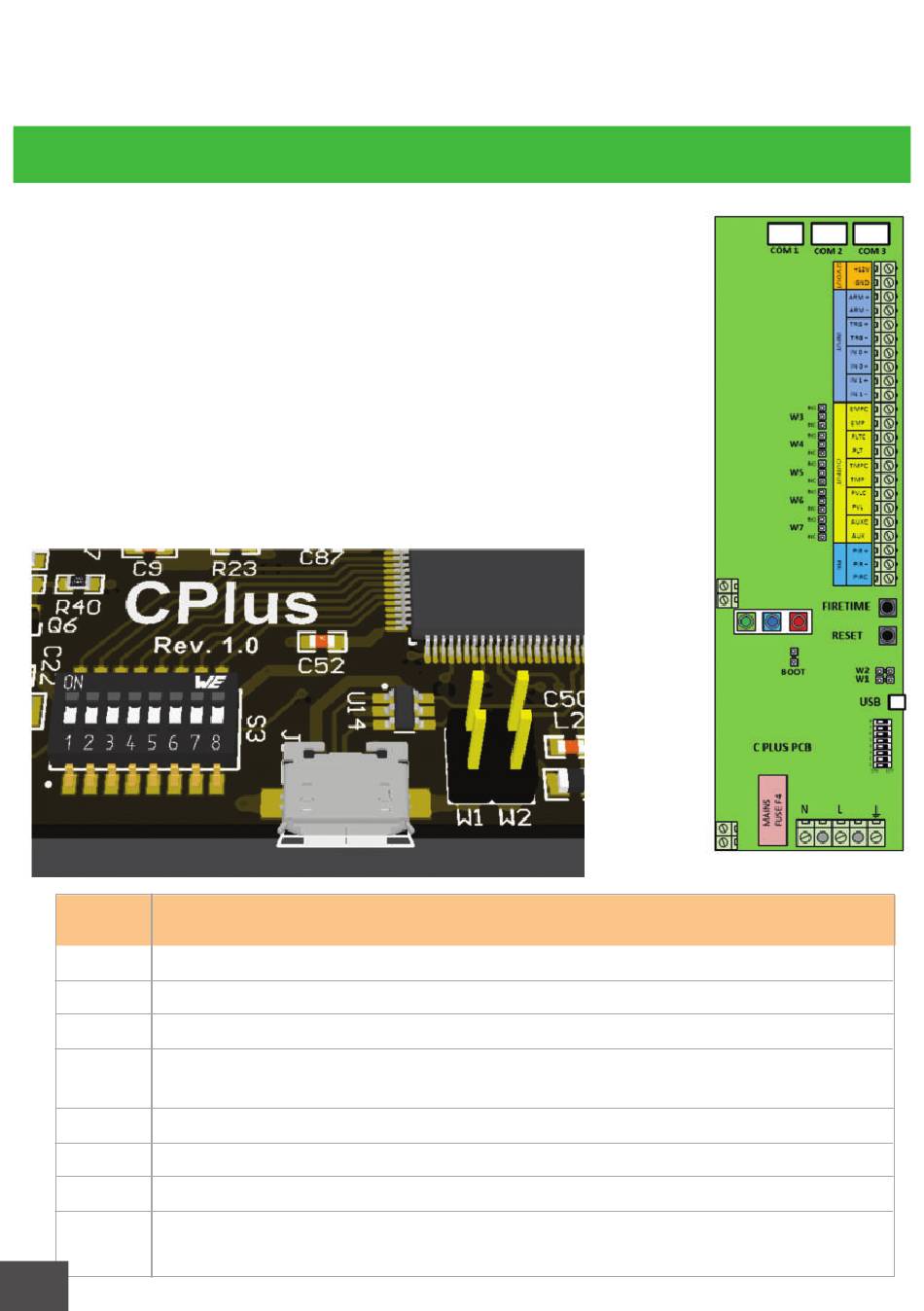

und den Jumpern W1 und W2 ab: Abb. 2 zeigt deren Position auf der Karte.
DIP
Schalter
Einstellung der Schussvalidierungsausgang, siehe SCHUSSVALIDIERUNG in Tabelle 1
1
AUS – Hauptsignal-LEDs aktiviert, EIN – Hauptsignal-LEDs deaktiviert (Panel-LEDs, grün, blau und rot)
2
3
AUS - Signalton aktiviert, EIN - Signalton deaktiviert
AUS - passive Sicherheit (Relais sind normalerweise inaktiv, das Ereignis aktiviert die Relais)
4
EIN – aktive Sicherheit (Relais sind normalerweise aktiv, das Ereignis deaktiviert die Relais)
5
AUS – Panikausgang (IN1P, 1N1N) nicht aktiviert
6
Reserviert für zukünftige Verwendung
7
Reserviert für zukünftige Verwendung
AUS – Normalmodus
8
EIN - Servicemodus (die Maschine ist nicht betriebsbereit, keine LEDs, keine Ausgänge
8
