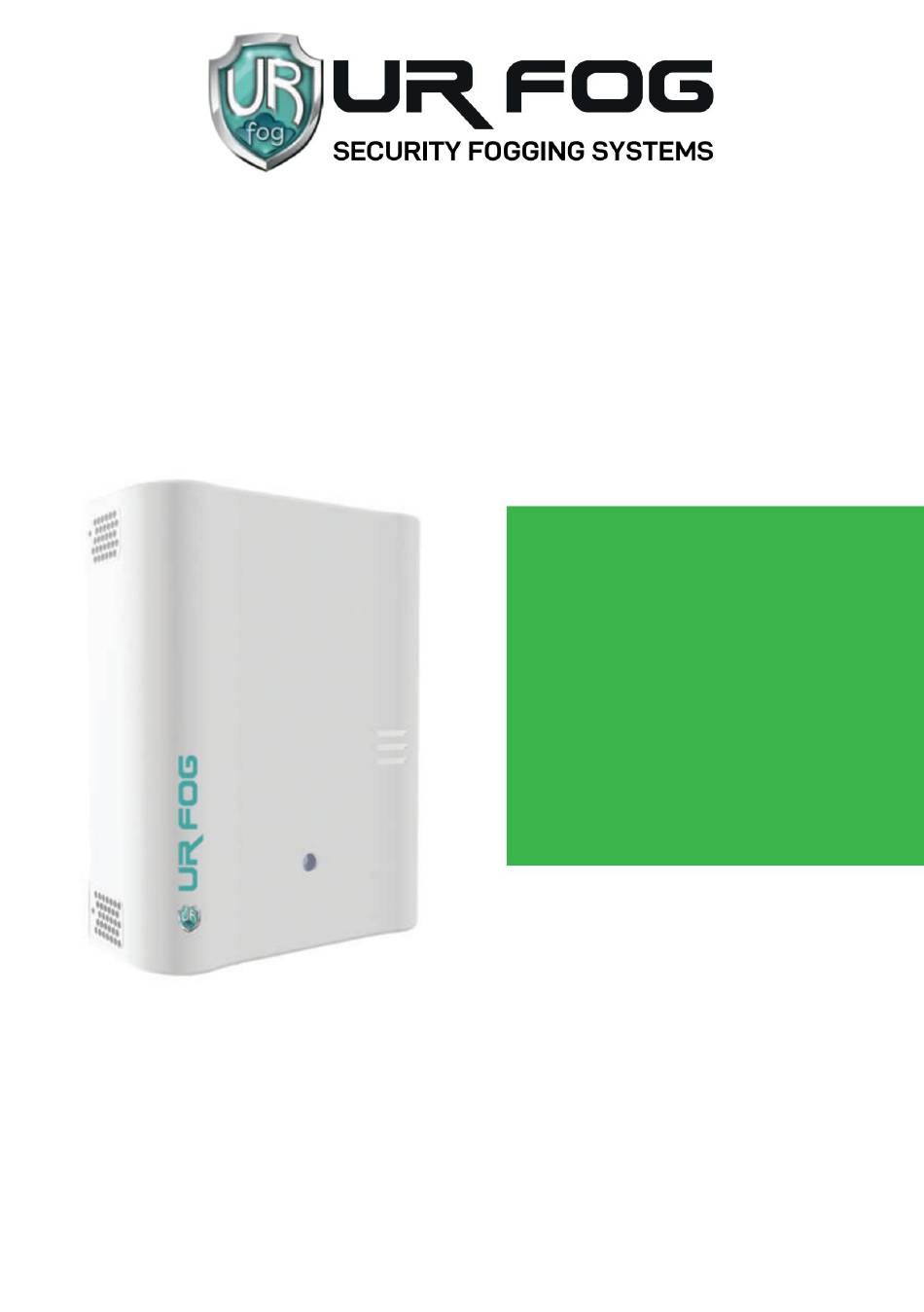

- Seite 1 Machine Translated by Google INSTALLATIONS- UND GEBRAUCHSANLEITUNG MODULAR DEUTSCHES HANDBUCH Installations- und Gebrauchsanleitung Modell MODULAR rev. 09.01.2023 Seite 1 von 20...
- Seite 2 Machine Translated by Google WARNUNG! Alle UR FOG-Vernebelungssysteme sollten nur mit Flüssigkeiten der Marke UR FOG verwendet werden. Es ist strengstens verboten, Flüssigkeiten zu verwenden, die nicht zuvor schriftlich von UR FOG srl genehmigt wurden. ZUSAMMENFASSUNG Packungsinhalt Seite 2 Produktpräsentation...
- Seite 3 - Günstig: der niedrigste Stromverbrauch unter den Nebelsystemen. 03 NUTZUNGSBEDINGUNGEN UND HINWEISE Der von UR Fog erzeugte Nebel verursacht bei einem kurzen Aufenthalt in einem mit Nebel gefüllten Raum keine Probleme oder Verletzungen für Personen, wenn das System gemäß den Empfehlungen des Herstellers verwendet wird.
- Seite 4 Mindestabstand. Dank der Kraft des Strahls erreicht und überschreitet UR Fog in den ersten 3 Sekunden eine Entfernung von mehr als 10 Metern ab dem Installationspunkt der Maschine. 14. Wenn Sie das Aufnahmezeitintervall zwischen dem in der Aufnahmetabelle angegebenen Minimum und Maximum einstellen, vermeiden Sie ein „Überschießen“, auch wenn der erzeugte Nebel trocken ist und im Allgemeinen keine Rückstände hinterlässt.
- Seite 5 Machine Translated by Google 05 TECHNISCHE DATEN UND BATTERIEAUSFÜHRUNG/BACKUP * Industriestandard wie bei anderen MODULAR MODULAR MODULAR MODULAR MODULAR Herstellern Gewicht ohne Tasche 7,5 kg 8 kg 8,5 kg 8,5 kg 9,5 kg 200 m3 300 m3 400 m3 500 m3 800 m3 Maximaler Nebelausstoß...
- Seite 6 Machine Translated by Google 07 ELEKTRISCHE STROMVERSORGUNG Der 230-V-Eingang versorgt den Wärmetauscher und über ein Schaltnetzteil die Elektronikplatine und die Pumpe mit Primärstrom. Die Betriebszeit des Wärmetauschers ohne Netzstrom gewährleistet, je nach Modell, für eine gewisse Zeit eine ordnungsgemäße Funktion auch bei völligem Netzausfall. Die Funktion des elektronischen Teils und des Pumpsystems wird durch die 12V 2A Batterie (nicht im Lieferumfang enthalten) gewährleistet.
- Seite 7 Machine Translated by Google 08 STROMVERSORGUNGSANSCHLUSS 12V-Stromversorgungsanschluss 230V-Stromversorgungsanschluss 230V Netzstrom Masseanschluss Batteriefach (Batterie nicht im Lieferumfang enthalten) - Der Akku ist für den sicheren Betrieb des Geräts unerlässlich, er wird über die Schaltkreise der Platine aufgeladen - Die vorbereitete 2A 12V Blei-Säure-Batterie ist unter dem Wärmetauscher untergebracht - Um Zugang zum Batteriefach zu erhalten, müssen die Kunststofffrontplatte und eventuelle Anschlagschrauben entfernt werden...
- Seite 8 Machine Translated by Google Ausgangsleistung DC 12 V 1-2 Ausgang DC12V (max. 300mA) für den elektrischen Anschluss lokaler Geräte, die an die Platine angeschlossen sind. Es kann zur Stromversorgung eines lokalen PIR oder eines Fernempfängers verwendet werden. Es wird empfohlen, den Ausgang nicht zu überlasten. AUSGÄNGE 3 BEREIT Das Gerät hat die richtige Temperatur erreicht, Daueraufnahmen sind möglich.
- Seite 9 Machine Translated by Google 10 ANSCHLUSSBEISPIELE Die folgenden Diagramme und Beispiele dienen lediglich dem „besseren Verständnis“ der Funktionsweise der Ein-/Ausgänge. Keines der folgenden Diagramme stellt das „einzelne durchzuführende Schema“ dar, da es in Bezug auf die Referenznorm EN50131-8 genaue Angaben gibt und es nur möglich ist, die Norm einzuhalten, wenn alle Ein- und Ausgänge auf der Leiterplatte genutzt werden.
- Seite 10 Machine Translated by Google B – SCHNELLE MODULARE Eingänge, verbunden mit einem potenzialfreien Kontakt (Relais) und Ausgängen der Alarmzentrale Der EIN/AUS-Ausgang dieser Alarmzentrale ist ein offenes Relais, wenn die Zentrale ausgeschaltet ist und während der gesamten Überwachungszeit der Alarmzentrale kontinuierlich geschlossen bleibt. Der Alarmausgang der Zentrale ist ein offener Ausgang, der geschlossen wird, wenn ein Alarmzustand erkannt wird.
- Seite 11 Die Nebelsysteme FAST Modular sind in der Lage, Nebel basierend auf einer sekundengenauen Einstellung zu erzeugen. Die maximale Menge von 5,6 ml/s (FAST Modular 200) und 11,3 ml/s (FAST Modular 800) ermöglicht die Befüllung einer Fläche von etwa 200 bis 800 m3 .
- Seite 12 Machine Translated by Google Nebelvolumenÿ / Ausstoßzeiten MODULAR 200 (max. 28 Sek.) m³ Sekunden m³ Sekunden m³ Sekunden der Emission der Emission der Emission zu schützen zu schützen zu schützen 25 (75*) 75 (225*) 150 (450*) 50 (150*) 100 (300*) 200 (600*) Nebelvolumen / Ausstoßzeiten...
- Seite 13 Machine Translated by Google 12 INSTALLATION, AUSTAUSCH UND BEUTEL-RESET Setzen Sie den Beutel wie im Bild gezeigt ein. Um das Gerät zurückzusetzen, muss der Jumper W1 geöffnet sein, wie im Bild gezeigt. Setzen Sie einen neuen Beutel ein und drücken Sie auf den Metallverbinder, bis ein „Klick“ zu hören ist. Metallstecker...
- Seite 14 AUS: Gerät heizt auf, keine Aufnahme möglich. Das EMPTY-Signal bedeutet auch, dass der Flüssigkeitsstand NIEDRIG ist. Dies bedeutet, dass das Gerät seit dem letzten Zurücksetzen mindestens 100 Sekunden lang geschossen hat (Modular 200). Das zentrale ROTE Low-Power-Licht bedeutet, dass das Gerät eingeschaltet ist.
- Seite 15 Machine Translated by Google 14 WARTUNG UR FOG-Vernebelungssysteme erfordern keine speziellen Wartungsteile durch Dennoch wird eine regelmäßige Überprüfung des Folgenden empfohlen erfahrenes Bedienpersonal: 1) Überprüfen Sie den Batterie- und Stromversorgungsstatus. 2) Überprüfen Sie, ob die Schrauben fest angezogen sind. 3) Stellen Sie sicher, dass die Austrittsdüse nicht beschädigt ist und sich keine Fremdkörper darin befinden.
- Seite 16 Machine Translated by Google 16 DEFEKTE MÖGLICHE LÖSUNG DEFEKT GEFUNDEN MÖGLICHE URSACHE MÖGLICHE LÖSUNG Aus der Düse tritt ein kleiner Nebelstrom Alle Produkte sind 100 %ig und Dieser Zustand ist normal und kann bei der ersten Installation auftreten. es könnte sich noch eine kleine Er verschwindet nach einiger Zeit vollständig, wenn das Gerät vollständig Menge Flüssigkeit im Warmhaltegerät heiß...
- Seite 17 Machine Translated by Google DEFEKT GEFUNDEN MÖGLICHE URSACHE MÖGLICHE LÖSUNG Tasche gewechselt, Reset erforderlich Befolgen Sie die Anweisungen in Abschnitt 13 Rote Front-LED EIN Leeren Sie den Beutel – ersetzen Sie ihn gemäß den Anweisungen in Abschnitt 13 Die grüne LED an der Vorderseite ist AUS Das Gerät erwärmt sich noch, warten Sie maximal 120 Minuten.
- Seite 18 17 GARANTIE Die Garantie für UR Fog beträgt zwei Jahre und wird direkt vom Händler oder autorisierten Installateur abgewickelt. Wenden Sie sich daher bitte mit der Kopie des Kaufdokuments, das die Seriennummer der Maschine enthält, an Ihren Lieferanten, um die Garantie in Anspruch zu nehmen.
- Seite 19 Machine Translated by Google 18 WARTUNG BATTERIEWECHSEL DATUM TASCHENAUSTAUSCH UNTERSCHRIFT NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN...
- Seite 20 Machine Translated by Google Bitte fordern Sie das PDF-Modul an: support@urfog.com UM UR FOG-NEBELSYSTEME MIT PURIFOG/PURIFOG HYPO-FLÜSSIGKEITEN ZU VERWENDEN, BEFOLGEN SIE DIE DATENBLATT-ANWEISUNGEN, DIE AUF WWW.PURIFOG.COM ZUM DOWNLOAD VERFÜGBAR SIND UR Fog Srl Via Toscana 38 - 10099 San Mauro Torinese - Italien...
