2.12.5 Gerät mit Anschluss-Set für direkten Anschluss (Zubehör
CS 34) und Basismodul (Zubehör SF 12)
3
2
1
76
139
204

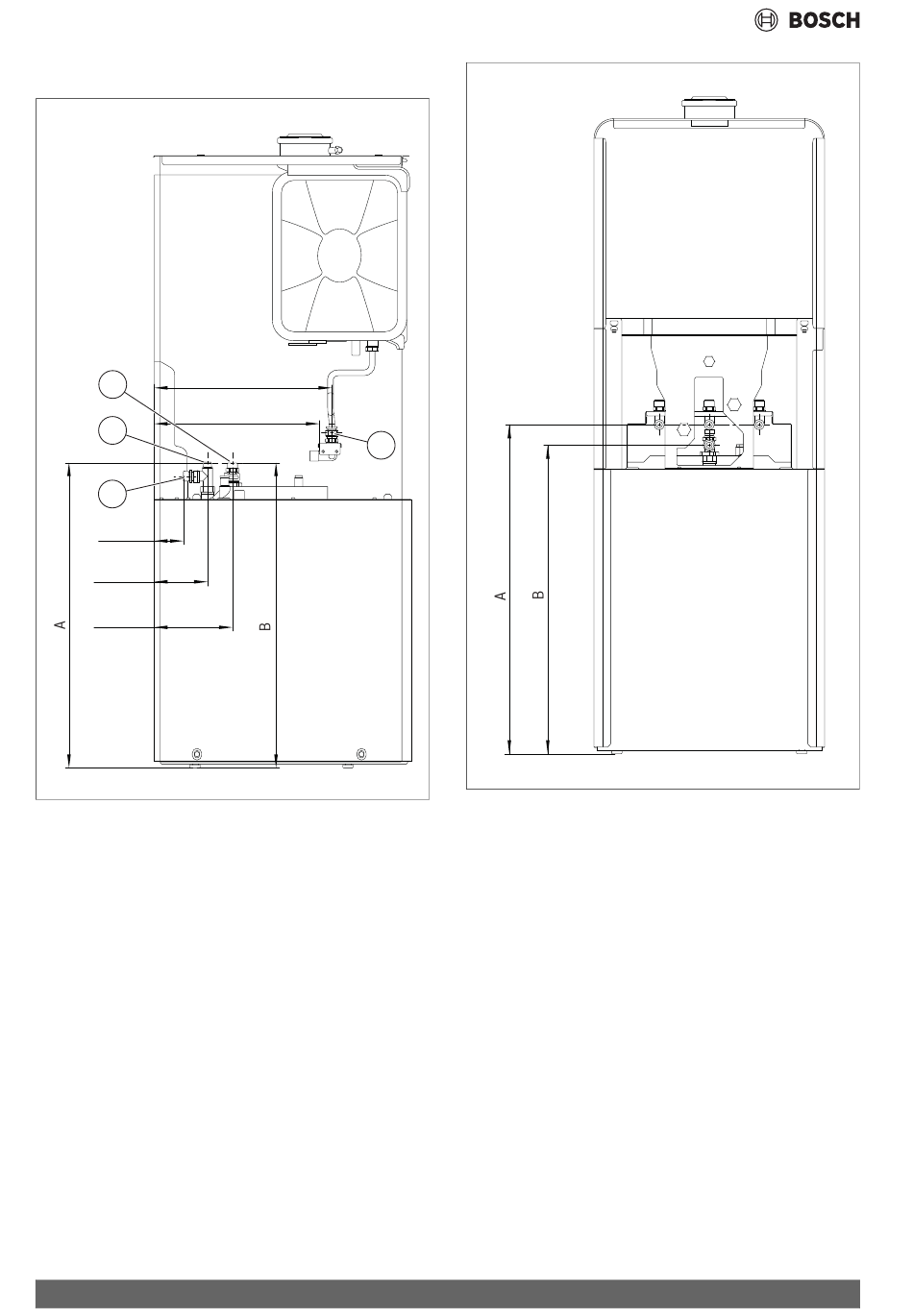

Bild 17 Ansicht von der linken Seite (Maße in mm)
[1]
Warmwasser R 3/4"
[2]
Zirkulation G 1/2"
[3]
Kaltwasser R 3/4"
[4]
Anschluss Gas und Heizkreis R 3/4"
A
732 mm
B
731 mm
18
462
430
4
0010029781-001
Bild 18 Ansicht von der Rückseite (Maße in mm)
A
750 mm
B
697 mm
Condens 5300i WM – 6721831194 (2025/03)
0010029782-001
