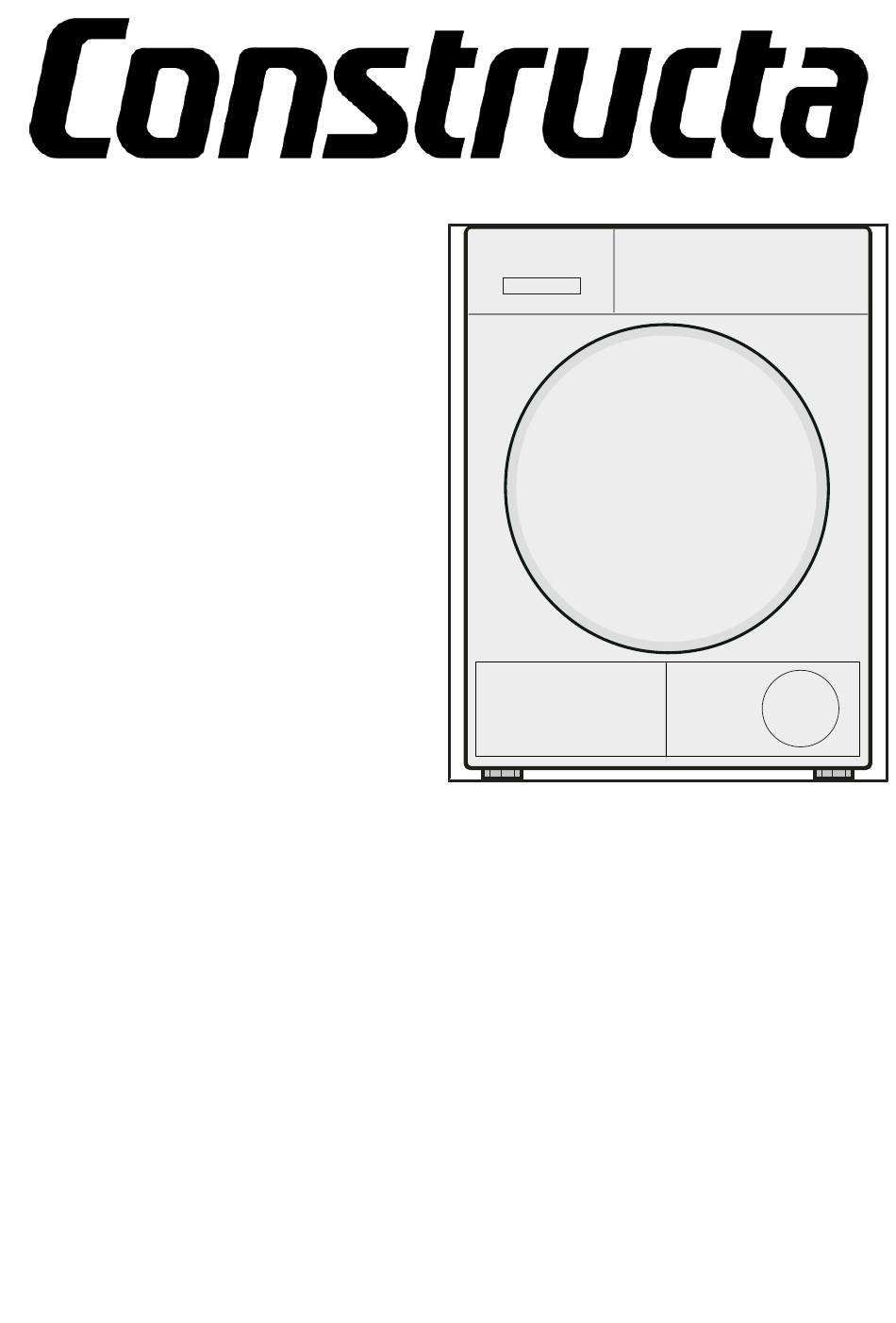

- Seite 1 Wäschetrockner CWK3R208 Gebrauchs- und Montage- anleitung...
- Seite 2 Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........ 4 10 Wäsche ........ 24 1.1 Allgemeine Hinweise .... 4 10.1 Wäsche vorbereiten .... 24 1.2 Bestimmungsgemäßer Ge- 10.2 Pflegekennzeichen auf den brauch ........ 4 Pflegeetiketten ....... 24 1.3 Einschränkung des Nutzer- 11 Grundlegende Bedienung .. 24 kreises ........
- Seite 3 16 Störungen beheben .... 35 17 Transportieren, Lagern und Entsorgen ........ 39 17.1 Altgerät entsorgen.... 39 18 Kundendienst ...... 39 18.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)........ 40 19 Verbrauchswerte ..... 41 20 Technische Daten .... 42...
- Seite 4 de 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für ¡ einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an. ¡ 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: um trocknergeeignete und mit Wasser gewaschene Textilien zu...
- Seite 5 de 1.4 Sichere Installation WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- ▶ schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose ▶ mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss ▶...
- Seite 6 de WARNUNG ‒ Brandgefahr! Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad- apter zu verwenden, ist gefährlich. Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver- ▶ wenden. Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- ▶ tungen verwenden. Wenn die Netzanschlussleitung zu kurz ist und keine längere ▶...
- Seite 7 de VORSICHT ‒ Verletzungsgefahr! Das Gerät kann während des Betriebs vibrieren oder sich bewe- gen. Das Gerät auf einer sauberen, ebenen und festen Fläche auf- ▶ stellen. Das Gerät mit den Gerätefüßen und einer Wasserwaage aus- ▶ richten. Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr.
- Seite 8 de Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- ▶ sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der ▶...
- Seite 9 de WARNUNG ‒ Brandgefahr! Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei Kontakt mit offenem Feuer oder Zünd- quellen entzünden. Offenes Feuer und Zündquellen vom Gerät fernhalten. ▶ WARNUNG ‒ Explosionsgefahr! Rückstände im Flusensieb können sich beim Trocknen entzünden. Das Flusensieb regelmäßig reinigen.
- Seite 10 de Keine Gegenstände auf der Gerätetür abstellen. ▶ Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen. Vor dem Eingreifen auf den kompletten Stillstand der Trommel ▶ warten. 1.6 Sichere Reinigung und Wartung WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nie das Gerät oder die Eigenschaften des Geräts technisch ver- ▶...
- Seite 11 de Ungeeignete Reinigungsmittel kön- Sachschäden vermeiden 2 Sachschäden vermei- nen die Oberflächen des Geräts be- schädigen. Keine scharfen oder scheuernden ▶ Reinigungsmittel verwenden. Sachschäden vermeiden ACHTUNG! Keine stark alkoholhaltigen Reini- ▶ Ein Fehldosieren von Weichspülern, gungsmittel verwenden. Waschmitteln, Pflegemitteln und Rei- Keine harten Scheuerkissen oder ▶...
- Seite 12 de Nach dem Reinigen die Filter im ¡ 4.2 Lieferumfang Filtersystem der Bodeneinheit gut Prüfen Sie nach dem Auspacken alle trocknen. Teile auf Transportschäden und die → "Filtersystem der Bodeneinheit", Vollständigkeit der Lieferung. Seite 28 ACHTUNG! 3.3 Energiesparmodus Ein Betrieb mit unvollständigem oder defektem Zubehör kann die Geräte- Wenn Sie das Gerät eine kurze Zeit funktion beeinträchtigen oder zu nicht bedienen, schaltet es automa-...
- Seite 13 de Auf dem Fußboden 4.4 Gerät ausrichten Das Gerät auf eine saubere, ebene Um Geräusche und Vibrationen zu und feste Fläche stellen. reduzieren, richten Sie das Gerät Das Gerät ausrichten. → Seite 13 richtig aus. In einer Wasch-Trocken-Säule Um das Gerät auszurichten, die ▶...
- Seite 14 de Kennenlernen 5 Kennenlernen Kennenlernen 5.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Lüftungsöffnung Tür → Seite 25 Wartungsklappe der Boden- Kondenswasserbehälter einheit → Seite 32 → Seite 29 Flusensieb → Seite 26 Bedienfeld → Seite 15...
- Seite 15 de 5.2 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 20 Programmwähler → Seite 24 Display → Seite 16 Tasten → Seite 18...
- Seite 16 de Display 6 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Display Hinweistexte. Das Display zeigt je nach Programmstatus einige Hinweise im Bereich z. B. . Beispielhafte Displayanzeige Anzeige Beschreibung 0:40 Voraussichtliche Programmdauer oder Restzeit des Pro- gramms in Stunden und Minuten. 1:25 Zeitprogramm ist eingestellt.
- Seite 17 de Anzeige Beschreibung Die Knitterreduzierung ist aktiviert. → "Tasten", Seite 18 Schonendes Trocknen für empfindliche Textilien ist akti- viert. → Seite 19 Den Kondenswasserbehälter leeren und einschieben. → Seite 29 Das Flusensieb reinigen. → Seite 26 Das Filtersystem der Bodeneinheit reinigen. → Seite 28 Der Abkühlprozess kühlt die Wäsche abhängig vom Pro- grammstatus einige Minuten bei drehender Trommel, um Wäscheschäden zu vermeiden.
- Seite 18 de Tasten 7 Tasten Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten. Tasten Taste Auswahl Beschreibung Start Pause starten Programm starten, ab- ¡ brechen oder pausieren. abbrechen ¡ pausieren ¡ 3s aktivieren Die Kindersicherung akti- ¡ vieren oder deaktivieren.
- Seite 19 de Taste Auswahl Beschreibung Schon aktivieren Schonendes Trocknen ¡ aktivieren oder deaktivie- deaktivieren ¡ ren. Die Temperatur wird für empfindliche Textilien re- duziert, z. B. für Polyacryl oder Elasthan. Die Programmdauer ver- längert sich. Fertig in bis zu 24 Stunden Die Programmendezeit festlegen.
- Seite 20 de Programme 8 Programme Sie können Ihre Textilien entweder mit einem Automatikprogramm oder einem Programme Zeitprogramm trocknen. 8.1 Automatikprogramme Automatikprogramme sind Program- Tipps me, in denen Feuchtigkeitssensoren Wählen Sie das Trockenziel ent- ¡ während des Trocknens die Rest- sprechend der Textilien oder des feuchte der Wäsche messen.
- Seite 21 de Programm Beschreibung max. Be- ladung (kg) Pflegeleicht Bügeltro- Textilien aus Synthetik und Mischgeweben cken trocknen. Das Trockenziel ist in diesem Programm festgelegt. → Seite 30 Textilien aus Baumwolle und Synthetik trocknen. Feinwäsche Empfindliche Unterwäsche aus Spitze, Ly- cra, Satin oder Mischgeweben trocknen. Outdoor Wetter- und Outdoorbekleidung mit Mem- branbeschichtung und wasserabweisende...
- Seite 22 de Programm Beschreibung max. Be- ladung (kg) Wolle finish Maschinenwaschbare Wolle oder Textilien mit Wolleanteil trocknen. Hinweis: Die Textilien werden flauschiger, aber nicht getrocknet. Entnehmen Sie die Textilien nach Pro- grammende und lassen sie trocknen. Zeitprogramm kalt Alle Textilarten außer Wolle und Seide auf- lockern.
- Seite 23 de Zubehör 9 Zubehör Verwenden Sie Originalzubehör. Es Zubehör ist auf Ihr Gerät abgestimmt. Tipp: Einige Zubehöre sind in weite- ren Farben verfügbar. Kontaktieren Sie den Kundendienst. → Seite 39 Verwendung Bestellnummer Verbindungssatz Gerät platzsparend auf WZ11410, WTZ20410 eine geeignete Wasch- maschine vom gleichen Hersteller und mit der gleichen Breite und Tiefe aufstellen.
- Seite 24 de Verwendung Bestellnummer Podest Gerät erhöht aufstellen, WZDP20D, WTZPW20D damit es leicht beladen und entladen werden kann. 10.2 Pflegekennzeichen auf Wäsche 10 Wäsche den Pflegeetiketten Wäsche Pflegekennzeichen Trocknen 10.1 Wäsche vorbereiten Symbol Textilien ACHTUNG! strapazierfähige Textilien In der Wäsche verbleibende Gegen- aus Baumwolle, Leinen, stände können die Wäsche und die z. B.
- Seite 25 de Programmwähler drehen und auf Voraussetzungen das gewünschte Programm stellen. Die Wäsche ist vorbereitet und sor- ¡ tiert. → "Programme", Seite 20 → "Wäsche", Seite 24 Wenn gewünscht, die Programm- Die Trommel ist leer. ¡ einstellungen anpassen. → "Tasten", Seite 18 Die Tür öffnen. → Seite 25 Die Programmeinstellungen wer- Die Wäsche in die Trommel legen.
- Seite 26 de Die Flusen der Tür entfernen. 11.7 Programm abbrechen Auf Start Pause drücken. Die Tür öffnen. → Seite 25 Die Wäsche entnehmen. → Seite 26 11.8 Wäsche entnehmen Die Tür öffnen. → Seite 25 Die Wäsche aus der Trommel neh- men. Das zweiteilige Flusensieb entfer- 11.9 Gerät ausschalten nen. Den Programmwähler auf stel- ▶...
- Seite 27 de Das zweiteilige Flusensieb trennen. Die beiden Flusensiebe gründlich mit fließendem, warmem Wasser reinigen und abtrocknen. Die beiden Flusensiebe öffnen. Die beiden Flusensiebe schließen und zusammensetzen. Die Flusen entfernen. Das zweiteilige Flusensieb einset- zen. Die Flusen im Hausmüll entsorgen, um eine Verunreinigung des Ab- wassers durch Mikroplastik zu ver- meiden.
- Seite 28 de Die Wärmetauscherabdeckung mit 11.11 Filtersystem der Bo- einer weichen Bürste reinigen. deneinheit Während des Trocknens werden die Flusen aus der Wäsche im Filtersys- tem der Bodeneinheit gesammelt. Das Filtersystem schützt das Gerät vor Flusen. Filtersystem der Bodeneinheit reinigen Wenn das Display während des Be- triebs einen Hinweis zeigt, reinigen Sie das Filtersystem der Bodenein- Stellen Sie sicher, alle Verunreini-...
- Seite 29 de Die Filtermatte auf die Halterungen Den Kondenswasserbehälter waa- schieben. gerecht herausziehen. Stellen Sie sicher, die gereinigte Den Kondenswasserbehälter lee- Filtermatte nicht zu verformen, zu ren. beschädigen oder seitenverkehrt auf die Halterungen zu schieben. Hinweis: Sie können die Filtermat- te → Seite 23 als Ersatzteil beim Kundendienst bestellen.
- Seite 30 de Kondenswasserbehälter Programm Beschreibung einschieben bügeln Sie die Wä- Den Kondenswasserbehälter bis sche oder hängen ▶ zum Anschlag einschieben. Sie die Wäsche auf. 12.1 Trockenziel ändern Für einige Automatikprogramme kön- nen Sie das Trockenziel ändern, da- mit Ihre Wäsche noch trockener oder feuchter wird.
- Seite 31 de 13.2 Kindersicherung deakti- Die Schleuderdrehzahl der Waschmaschine einstellen: veren 600 (niedrig) bis 1800 Voraussetzung: Um die Kindersiche- (hoch) rung zu deaktivieren, muss das Gerät Der eingestellte Wert verlän- eingeschaltet sein. gert oder verkürzt die ange- zeigte Dauer der Automatik- Auf die beiden Tasten für ▶...
- Seite 32 de Die Hebel der Wärmetauscherab- Reinigen und Pflegen 15 Reinigen und Pflegen deckung öffnen. Damit Ihr Gerät lange funktionsfähig Reinigen und Pflegen bleibt, reinigen und pflegen Sie es sorgfältig. 15.1 Bodeneinheit Die Bodeneinheit ist der untere, zu- gängliche Bereich des Geräts, in dem sich der Wärmetauscher befin- det.
- Seite 33 de Die Wärmetauscherabdeckung mit Die Öffnung mit einem weichen, einer weichen Bürste reinigen. feuchten Tuch reinigen. Stellen Sie sicher, alle Verunreini- Die Bodeneinheit schließen gungen von der Dichtung zu ent- → Seite 33. fernen. Bodeneinheit schließen Die Lamellen des Wärmetauschers vorsichtig mit dem Bürstenaufsatz Voraussetzung: Die Bodeneinheit ist eines Staubsaugers reinigen.
- Seite 34 de Die Hebel der Wärmetauscherab- ACHTUNG! deckung schließen. Harte oder raue Gegenstände kön- nen den Feuchtigkeitssensor beschä- digen. Keine harten oder rauen Gegen- ▶ stände, Scheuermittel oder Stahl- wolle zum Reinigen verwenden. Hinweis: Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.
- Seite 35 de Störungen beheben 16 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Störungen beheben Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nie das Gerät oder die Eigenschaften des Geräts technisch verändern. ▶...
- Seite 36 de Störung Ursache und Störungsbehebung Programm startet Kindersicherung ist aktiviert. nicht. Deaktivieren Sie die Kindersicherung. → Seite 31 ▶ ist aktiviert. Fertig in Prüfen Sie, ob Fertig in aktiviert ist. → Seite 19 ▶ Programmdauer än- Kein Fehler. Programmablauf wird elektronisch opti- dert sich während des miert.
- Seite 37 de Störung Ursache und Störungsbehebung Wäsche ist zu feucht. Eingestelltes Trockenziel ist ungeeignet. Ändern Sie das Trockenziel. → Seite 30 ▶ Trockenziel ist nicht angepasst. Passen Sie das Trockenziel an. → Seite 30 ▶ Beladungsmenge ist zu gering. Stellen Sie zum Nachtrocknen ein Zeitprogramm ▶...
- Seite 38 de Störung Ursache und Störungsbehebung Wasser läuft aus. Hebel der Wärmetauscherabdeckung ist nicht korrekt geschlossen. Stellen Sie sicher, dass der Hebel der Wärmetau- ▶ scherabdeckung korrekt geschlossen ist. → Seite 33 Kondenswasser sam- Kein Fehler. Eine Restmenge Kondenswasser kann im melt sich trotz ange- Kondenswasserbehälter verbleiben.
- Seite 39 de Dieses Gerät ist entspre- Transportieren, Lagern und Entsorgen 17 Transportieren, chend der europäischen Lagern und Entsorgen Richtlinie 2012/19/EU über Elektro- und Elek- Transportieren, Lagern und Entsorgen tronikaltgeräte (waste 17.1 Altgerät entsorgen electrical and electronic equipment – WEEE) ge- Durch umweltgerechte Entsorgung kennzeichnet.
- Seite 40 de 18.1 Erzeugnisnummer (E- Nr.) und Fertigungsnum- mer (FD) Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell: auf der Innenseite der Tür. ¡ auf der Innenseite der Wartungs- ¡...
- Seite 41 de Verbrauchswerte 19 Verbrauchswerte Das Programm Eco (Schranktro- Die tatsächlichen Werte können je Verbrauchswerte cken) ist zum Trocknen normal nas- nach Gewebeart, Zusammensetzung ser Baumwollwäsche geeignet und in der zu trocknenden Wäsche, Rest- Bezug auf den Energieverbrauch für feuchte im Gewebe, eingestelltem das Trocknen nasser Baumwollwä- Trocknungsgrad, Beladungsmenge, sche am effizientesten.
- Seite 42 de Programm End- Bela- Schleu- Pro- Ener- feuchte dung der- fangs- gramm- giever- (kg) dreh- feuchte dauer brauch zahl (U/ (h:min) (kWh/ min) Zyklus) 1000 3:25 1,97 (Schranktrocken) Eco (Schranktrocken) 0,0 1000 2:10 1,19 Eco (Schranktrocken) 0,0 3:50 2,21 Eco (Schranktrocken) 0,0 2:25 1,33 Baumwolle Bügeltro-...
- Seite 43 de Gerätetiefe mit 64,8 cm geschlossener Tür Gerätetiefe mit 109,6 cm geöffneter Tür Gewicht 47,2 kg Maximale Bela- 8,0 kg dungsmenge Netzspannung 220-240 V, 50 Hz Minimale In- 10 A stallationsabsi- cherung Nennleistung 600 W Leistungsaufnah- Aus-Zustand: ¡ 0,10 W Unausgeschal- ¡ teter Zustand: 0,50 W Umgebungstem- Mindestens: ¡ peratur 5 °C Maximal: ¡...
- Seite 44 BSH Hausgeräte GmbH Carl-Wery-Straße 34 *9001995299* 81739 München, GERMANY 9001995299 050307...
