Einrichtung

Wichtig

Das mitgelieferte Montagematerial ist nur für die Aufhängung auf einer ebenen Fläche aus Holz,
(Ziegel-)Stein oder Beton vorgesehen. Die Paneele sollten eine Mindestdicke von 3 mm haben.
Verwenden Sie immer die mitgelieferten Abstandshalter. Wir empfehlen, den Schrank im Schatten
aufzuhängen, um hohe Temperaturen im Inneren des Schranks zu vermeiden.
Aufhängung auf Stein oder Beton
Löcher mit einer Mindesttiefe von 60 mm, um eine ausreichende Tiefe für die Dübel zu gewährleisten.
Wir empfehlen, die oberen Löcher in einer Höhe zwischen 1,5 und 1,6 m über dem Boden zu bohren. Die
Löcher sollten immer in der Mitte des (Ziegel-)Steins gebohrt werden. Schrauben Sie die M8-
Stiftschrauben in die Dübel, bis sie 20 mm aus der Wand herausragen, und schieben Sie die Nylon-
Abstandshalter über die Stiftschrauben. Stecken Sie nun das Stromkabel ein, bevor Sie den Schrank an die
Wand hängen.

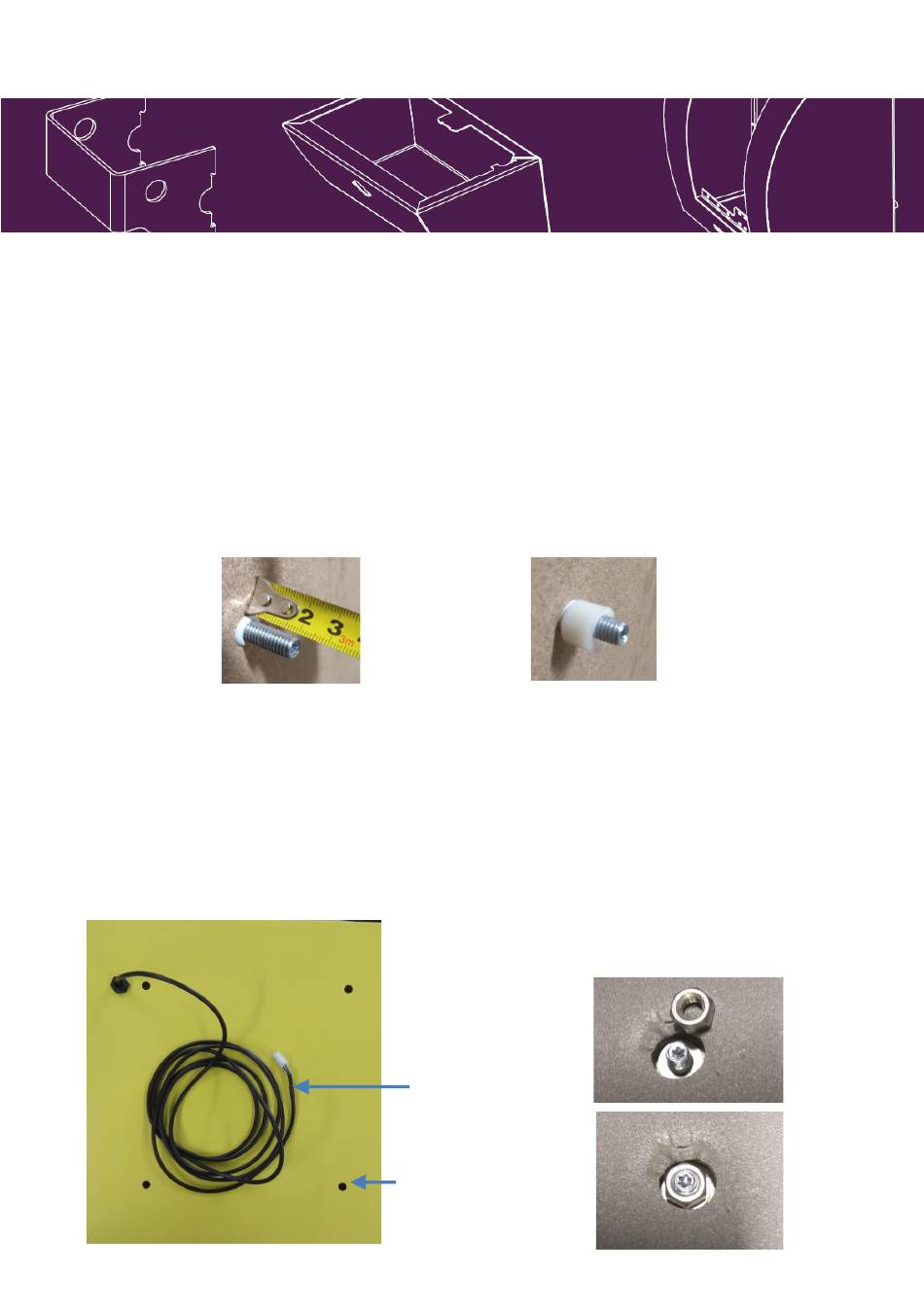

1: Einsetzen der Dübel und
Schrauben
Stromversorgung und Kabel
Stromkabel durch die Wand verlegt werden kann. Dieses kann dann an den 24V-Adapter angeschlossen
werden, der im Inneren des Hauses oder Gebäudes platziert werden sollte. Es ist wichtig, das Stromkabel
durch die Wand zu führen, bevor der Schrank an die Wand gehängt wird. Das Stromkabel ist bereits an
der Innenseite des SmartCase angebracht (vorinstalliert). Führen Sie das Kabel von außen nach innen und
ziehen Sie es dann von innen weiter nach innen. Das SmartCase ist nun bereit, an die Wand gehängt zu
werden. Nachdem Sie die Stockschrauben angebracht haben, können Sie die Unterlegscheiben und
Muttern anbringen, um das Gehäuse zu sichern (auf der Innenseite des Gehäuses).
Bohren Sie 4 Löcher im Abstand von 240 mm. Bohren Sie die 10-mm-
GT MEDICARE empfiehlt, ein 12-mm-Loch zu bohren, durch das das
Stromkabel
Befestigungslöcher
(4x)
Handbuch - Deutsch V20240522
2: Platzieren Sie die Abstandshalter
Letzter Schritt: Anbringen von Unterlegscheiben
und M8-Muttern auf der Innenseite
