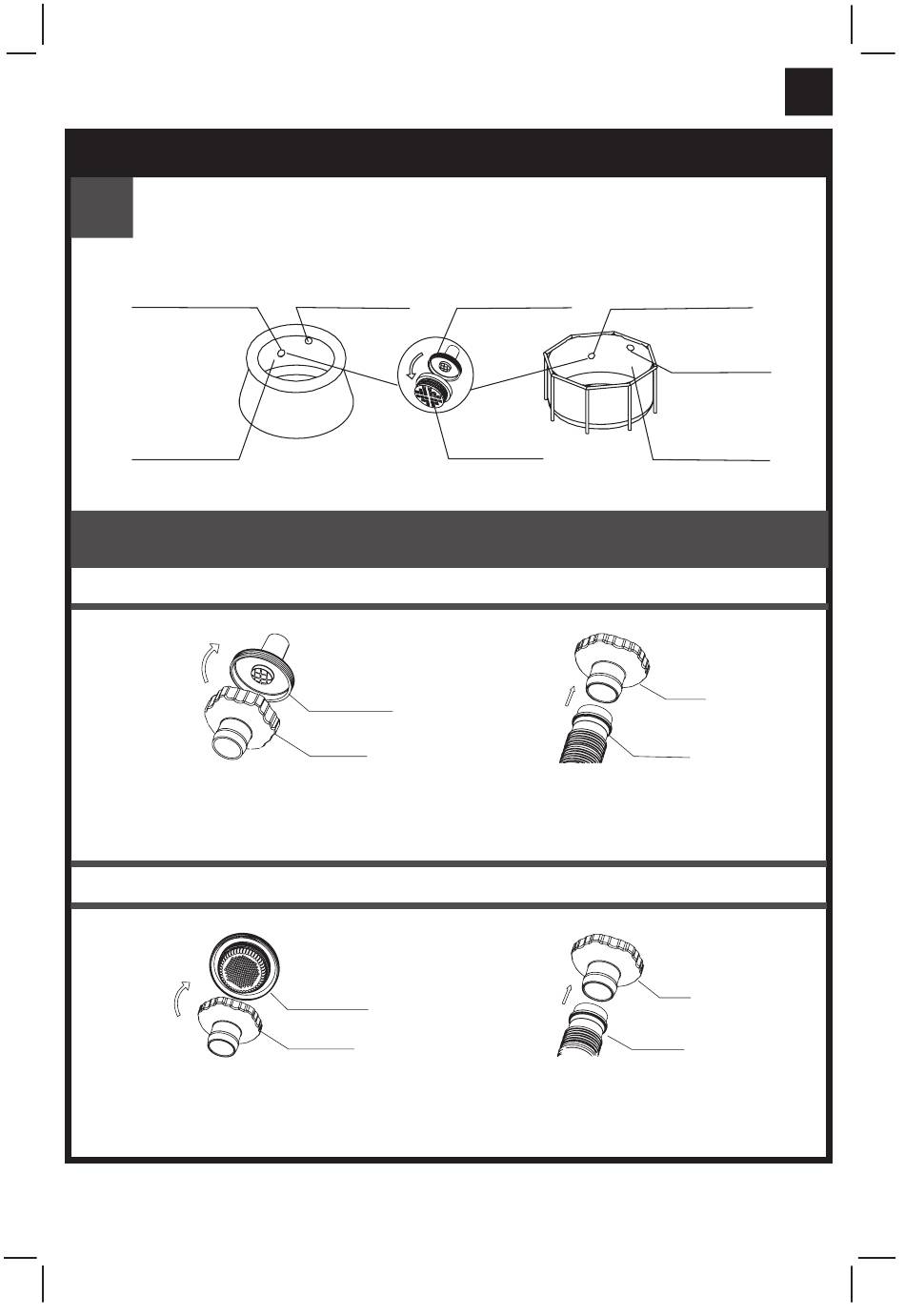

AUFBAUANLEITUNGSETUP INSTRUCTIONS
1
Für eine Poolgröße von 16' (488 cm) und darunter:
Schrauben Sie das Aublaufventilgewinde des Schmutzkorbes (niedriger)
von der Innenseite des Pools auf.
Niedriger
Schlauchanschluss
Innenseite der
Poolwand
EASY-SET ® POOL
2
Bezugnehmend auf die Größe des Pools.
Für Pools bis zu einer Größe von 488 cm mit Filter
a
Schrauben Sie den Zchlauchanschluss
B (12) von der Innenseite des Pools an
die Schlauchverbindung.
Für Pools ab einer Größe von 549 cm mit großem Filter
a
Schrauben Sie den Zchlauchanschluss
B (12) von der Innenseite des Pools
an die Schlauchverbindung.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
Oberer
Schraubverbindung
Schlauchanschluss
Schraubverbindung
(keine Poolwand)
12
Schraubverbindung
(keine Poolwand)
12
Seite 7
Schlauchanschluss
Filtersieb
METAL FRAME POOL
b
Schließen Sie das andere Ende
des Skimmerschlauches (11) an
den Schlauchadapter B (12) an.
b
Schließen Sie das andere Ende
des Skimmerschlauches (11) an
den Schlauchadapter B (12) an.
122
A
Niedriger
Oberer
Schlauchanschluss
Innenseite der
Poolwand
12
11
12
11
