Evolution METRIC Originalanleitung
Verwandte Anleitungen für Evolution METRIC
Inhaltszusammenfassung für Evolution METRIC

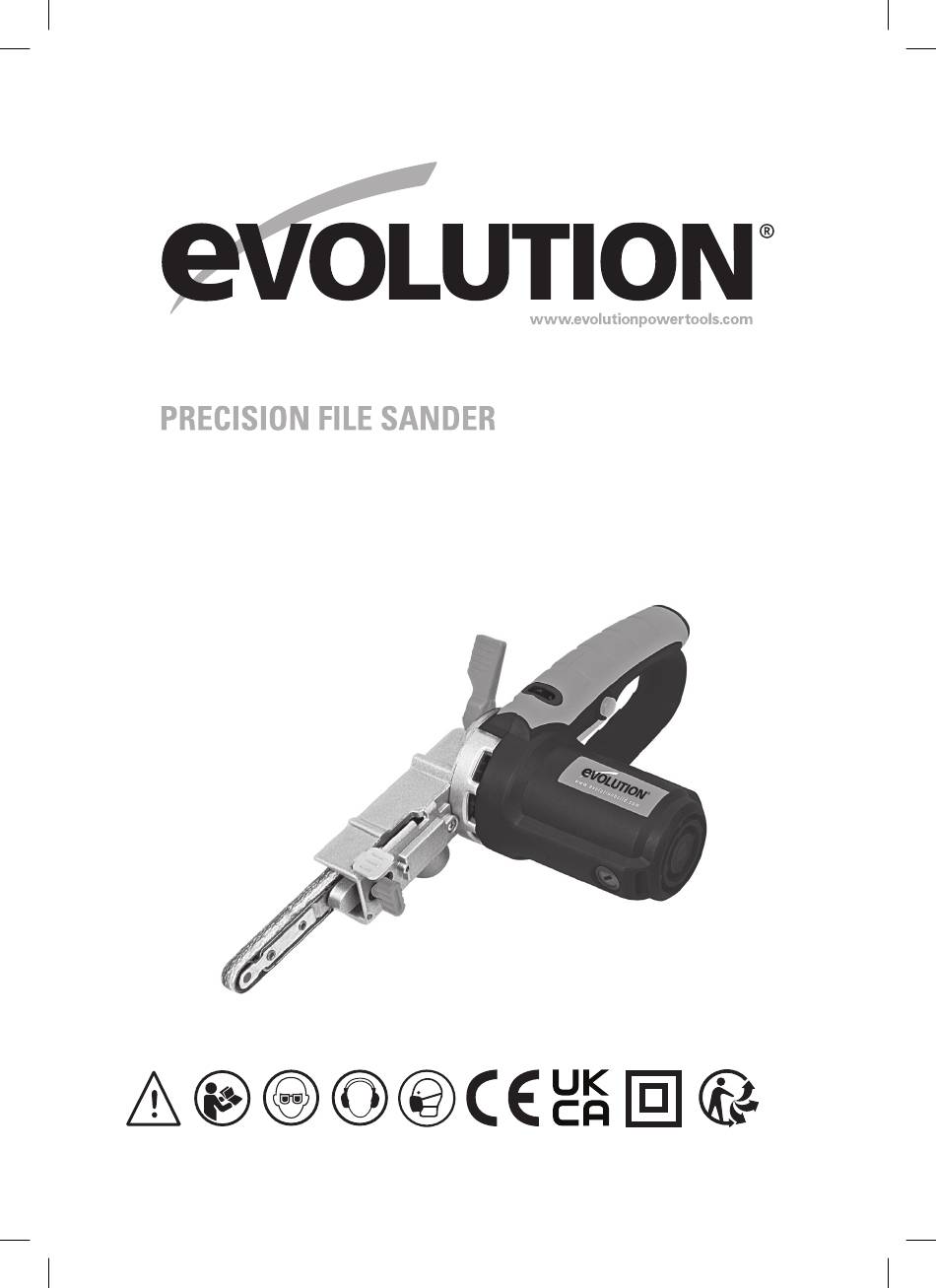

- Seite 1 Original Instructions Original-Anleitung Instrucciones Originales Instructions Originales Istruzioni Originali Oryginalna Instrukcja Originele Instructies Ursprungliga Instruktioner Instrucțiuni Iniţiale Written in UK English Date Published: 01/11/2017...
- Seite 15 www.evolutionpowertools.com Notes...
- Seite 16 Hersteller abgedeckt. Alle E-MAIL retournierten defekten Waren sind frachtfrei info@evolutionpowertools.com an Evolution Power Tools zu senden. Evolution Power Tools behält sich das Recht vor, optional Herzlichen Glückwunsch zu Ihrem Kauf eine Reparatur oder eine Ersatzlieferung einer Evolution Power Tools Maschine.
-
Seite 17: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN TECHNISCHE DATEN METRISCH IMPERIAL Motor EU (230-240 V ~ 50/60 Hz) 400 W Leerlaufdrehzahl 300-1700 m/min 300-1700 m/min Gewicht 1,75 kg 4 Pfund BANDGRÖSSEN METRISCH IMPERIAL Breite 13 mm 1/2 Zoll Länge 457 mm 18 Zoll LÄRM- UND VIBRATIONSBEZOGENE DATEN Schalldruck in L (bei Betrieb) 80.2 dB(A) K=3 dB(A) - Seite 18 www.evolutionpowertools.com Heizkörpern, Herden und Kühlschränken. stecken, können körperliche Verletzungen Das Risiko eines Stromschlags steigt, wenn Ihr verursachen. e) Nicht übergreifen. Achten Sie stets auf Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen guten Stand bzw. gute Balance. Dadurch oder Nässe fern. Das Eindringen von Wasser können Sie das Gerät in unerwarteten in ein Elektrowerkzeug erhöht das Risiko eines Situationen besser unter Kontrolle halten.
-
Seite 19: Sicherheitsregeln Für Bandschleifmaschienen
Zustand sind. Verwenden können. b) Bei der Wartung eines Werkzeugs Sie keine abgenutzten, gerissenen oder dürfen ausschließlich originale Evolution- beschädigten Schleifbänder. Ersatzteile verwendet werden. Befolgen Sie g) Wo immer möglich, sollte das Werkstück sicher eingespannt werden, um ein die Anweisungen im Abschnitt Wartung dieser Verschieben zu verhindern. -
Seite 20: Maschinenübersicht
www.evolutionpowertools.com MASCHINENÜBERSICHT 1. SCHLEIFBAND-ENTRIEGELUNGSHEBEL 5. DREHZAHLSTEUERUNG 2. BANDZENTRIERSCHRAUBE 6. ON/OFF-AUSLÖSESCHALTER (EIN/AUS) 3. ENTSTAUBUNGSANSCHLUSS 7. WEICHE GRIFFFLÄCHE 4. VERRIEGELUNGSHEBEL DES SCHLEIFARMS 8. AUSLÖSESPERRKNOPF... -
Seite 21: Kennzeichnungen Und Symbole
WARNUNG: Verwenden Sie die Maschine vergleichen. nicht, wenn Warnhinweise und/oder Hinweisschilder fehlen oder beschädigt sind. Ebenso kann er für eine erste Für Ersatz wenden Sie sich an Evolution Power Gefahrenbewertung herangezogen werden. Tools. WARNUNG: Die Vibrationen, die bei der Symbol... -
Seite 22: Bedienung
www.evolutionpowertools.com BEDIENUNG Hinweis: Diese Maschine wird mit zwei (2) Schleifköpfen geliefert - ein Einrad- und ein Doppelrad-Schleifkopf. (Abb. 1) Dies ermöglicht es dem Bediener, den Kopf zu wählen, der für die jeweilige Aufgabe am besten geeignet ist. Beide Köpfe können mit den mitgelieferten Standard-Schleifbändern verwendet werden. - Seite 23 www.evolutionpowertools.com 2. Ersetzen/Wechseln eines Schleifbandes WARNUNG: Versichern Sie sich vor dem Wechsel des Schleifbandes immer, dass die Maschine von der Stromquelle getrennt ist. • Ziehen Sie den Bandentriegelungshebel (direkt über dem Bandlaufregler) nach oben, um die Spannung des Bandes zu lösen.
- Seite 24 www.evolutionpowertools.com 4. Ausrichtung des Schleifarms Um dem Bediener die Arbeit zu erleichtern und den Betrieb effizienter zu gestalten, kann die Position des Schleifarms relativ zum Maschinengriff um ca. 120˚ eingestellt werden. (Abb.8) WARNUNG: Versichern Sie sich vor der Ausrichtung des Schleifarms immer, dass die Maschine von der Stromquelle getrennt ist.
- Seite 25 www.evolutionpowertools.com Als ungefähre Richtlinie: Band Material Körnung Massivholz Spanplatte 60/80 Furniertes Holz Kunststoffe Stahl Abb. 12 Farbentfernung 40/60 Acryle 9. Benutzung der Maschine Dies ist eine kompakte, aber leistungsstarke Maschine und sollte nur von kompetenten Bedienern verwendet werden, die die Betriebsanleitung gelesen und verstanden haben.
-
Seite 26: Instandhaltung
www.evolutionpowertools.com INSTANDHALTUNG Hinweis: Jegliche Instandhaltungsarbeiten dürfen nur an ausgeschalteter und vom Stromnetz getrennter Maschine ausgeführt werden. Stellen Sie regelmäßig sicher, dass alle Sicherheitsvorkehrungen und Schutzvorrichtungen ordnungsgemäß funktionieren. Verwenden Sie die Maschine nur, wenn alle Sicherheits-/ Schutzvorkehrungen ordnungsgemäß funktionieren. Alle Motorenlager dieser Maschine sind auf Lebensdauer geschmiert. -
Seite 27: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller des von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, Frankreich. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten...
