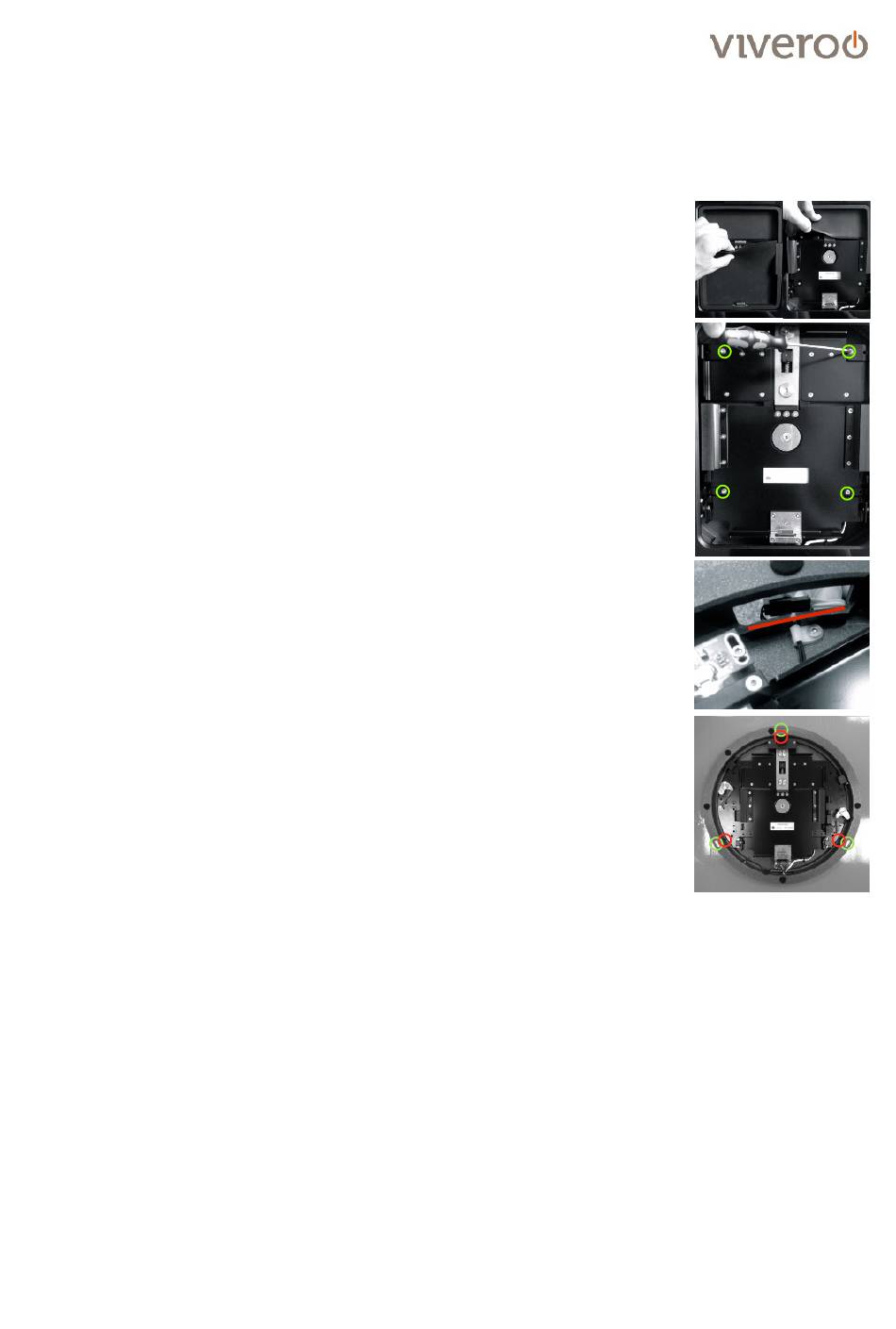

Montage
Verwenden Sie für die Montage des Loops das entsprechende loop-MontageSet. Die
MontageSets sind mit entsprechenden Montageanweisungen ausgestattet.
Entnehmen Sie zuerst das untere Gummi-Inlay und dann das
Schritt 1
obere Gummi-Inlay. Gehen Sie dabei wie folgt vor:
- Öffnen Sie die iPad-Lade des loops durch Drücken des Buttons
vollständig (bei waagerechter Lage müssen Sie der Lade durch
Hochziehen helfen).
- Klappen Sie das untere Inlay vom Zentrum aus etwas hoch

(vgl. Bild). Ist das Inlay um ca. 45° gekippt, können Sie es
vorsichtig herausziehen.
- Schließen Sie die Lade und ziehen Sie das obere Inlay
gleichmäßig heraus.
Öffnen Sie vorsichtig die 4 Schrauben der Blende (grün).
Schritt 2
! WICHTIG: Halten Sie die Blende beim Lösen der letzten Schraube
gut fest, damit sie nicht herunterfällt.
Ziehen Sie die Blende vorsichtig nach vorne und legen Sie die
Schritt 3
Blende an einem geschützten Ort ab.
Verbinden Sie den Stecker des Anschlusskabels (vom MontageSet)
Schritt 4
mit dem loop-Steckkontakt. Achten Sie darauf, dass das Kabel im
Außenbereich hinter der Absperrung
!! ACHTUNG: Das Anschlusskabel darf nicht in den Innenraum des
Loops hineinragen, da es sonst zu einer Behinderung der
Drehbewegung kommen kann.
Die verschiedenen Befestigungsstellen des loops sind ersichtlich.
Schritt 5
Mittels der bei den MontageSets beigelegten Schrauben können
Sie das loop befestigen:
- Rot:
- Grün: Furniture-Montage
! WICHTIG: Beachten Sie die Hinweise der MontageSet
Anleitungen.
Setzen Sie die Blende auf das loop auf. Wichtig: Die korrekte
Schritt 6
Position findet sich selbst über dem Button. Fädeln Sie dort ein.
Befestigen Sie die 4 Schrauben und setzen Sie die Gummi-Inlays
ein.
Bedienungsanleitung loop, Seite von
Inwall-Montage mit Unterputz-Hohlwanddose
5
8
(roter
Strich) abgelegt wird.
