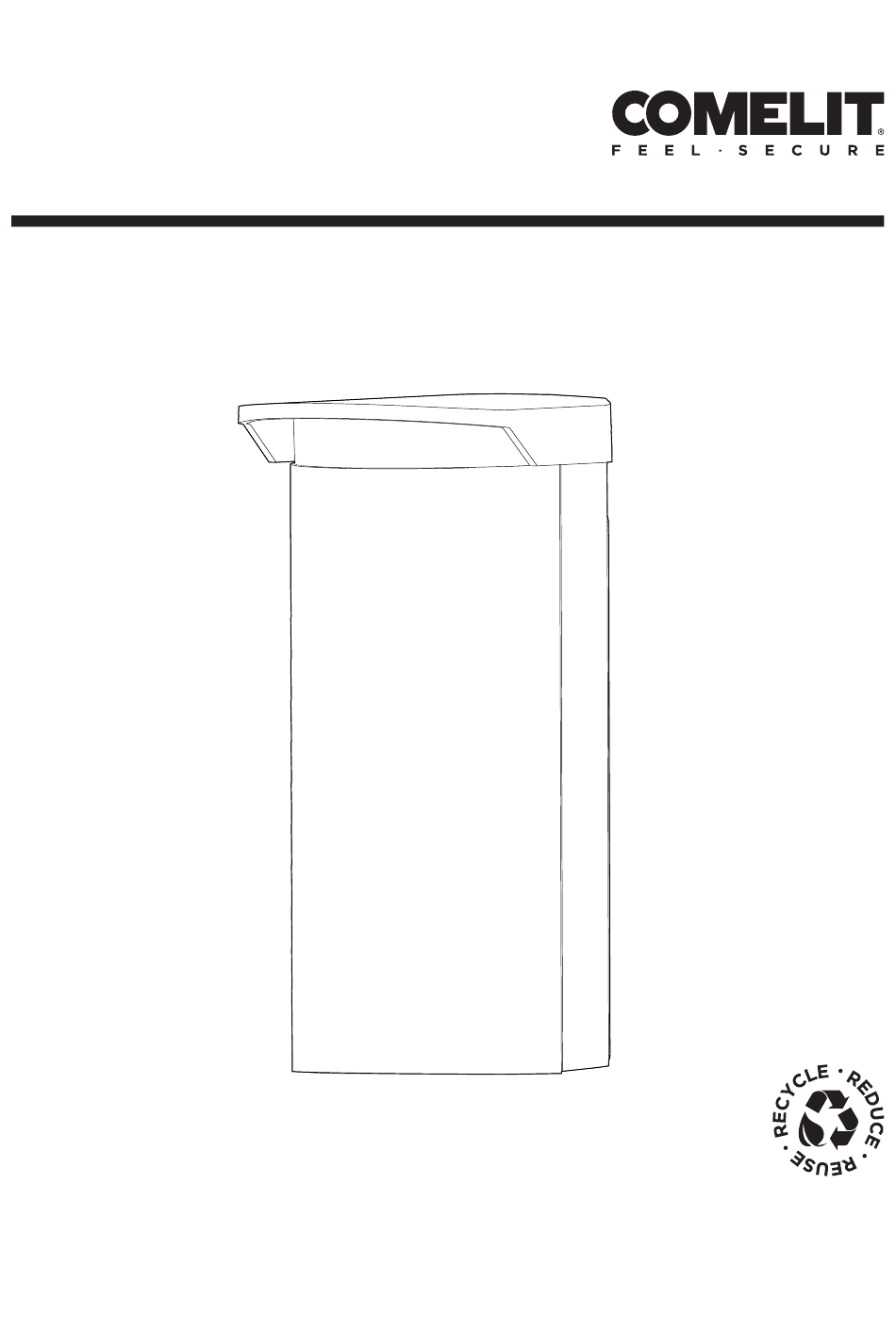

- Seite 1 Outpro-Sensoren OPTT TECHNISCHES HANDBUCH Join us in taking care of our planet...
- Seite 2 Anti-Masking-Schutz ausgestattet und wird mit einer Schutzabdeckung geliefert. OPTT unterstützt das innovative Walk-Test- und Programmiersystem über Bluetooth, bestehend aus der COMELIT SENSOR Anwendung (kostenlos auf Google Play verfügbar) und dem BLTMOD-Modul (separat erhältlich). Think before you Helfen Sie uns, die Planeten zu retten.
-
Seite 3: Inhaltsverzeichnis
Inhalt Erfassungsbereich Installationshinweise Hauptkomponenten Befestigung des Sensors Einschalten und Initialisieren des Sensors Sabotageschutz (Tamper) Einstellung der Empfindlichkeit Auswahl der E.O.L.-Endwiderstände Funktionen der DIP-Schalter Comelit Sensor App Zubehör Anschlüsse Hinweise... -
Seite 4: Erfassungsbereich
Erfassungsbereich Der Infrarotkopf erfasst einen Bereich mit einer maximalen Länge von 12 m und einer Breite von 110°. Der Erfassungsbereich ist in 5 fächerförmige Sektoren unterteilt. Der Mikrowellenkopf erfasst einen Bereich mit einer maximalen Länge von 12 m und einer Breite von 90° (Abbildung A). 110°... - Seite 5 Bei einer Installation von mehr als 150 cm empfehlen wir die Verwendung der Gelenkhalterung (Code OPBRK), der es ermöglicht, den gesamten Sensor nach unten zu neigen und so den Erfassungsbereich zu optimieren. Da der IR-Kopf mindestens zwei Sektoren durchqueren muss, um ein brauchbares Signal zu erzeugen (Abbildung A), ist er entsprechend auszurichten, um zu vermeiden, dass nur ein Sektor durchquert wird.
-
Seite 6: Installationshinweise
Installationshinweise Die Installationshöhe des Sensors muss zwischen 120 cm und 220 cm liegen (Abbildung G) Min. 7 cm 120 cm: 220 cm • Den Sensor in vertikaler Position montieren, ohne Neigung nach vorne oder zur Seite: Das Gelenk der Köpfe ermöglicht es, den Sensor auszurichten. -
Seite 7: Technische Daten
TECHNISCHE DATEN Spannungsversorgung 8 - 14 VDC Leistungsaufnahme* Standby: 11 mA Alarm: 15 mA Maximum: 43 mA (Im „Walk-“Test“-Modus) Stabilisierungszeit beim Einschalten Ca. 2 Minuten (angezeigt durch abwechselndes Blinken der LEDs) Erfassungstechnologien 2 Infrarotköpfe + 24GHz gepulster Mikrowellenkopf Wärmekompensation Autokompensation Installationshöhe 120 cm - 220 cm Erfassungsbereich * Max. - Seite 8 Die Sicherungsschraube bis zum Anschlag lösen und die vordere Abdeckung entfernen, indem Sie sie oben leicht aus der Aufnahme ziehen, leicht anheben, um die unteren Haltehaken zu lösen, und sie in einer horizontalen Bewegung vollständig entfernen. Innenansicht: Oberer Infrarotkopf Obere IR LED Mikrowellensensor Untere IR LED Unterer Infrarotkopf...
-
Seite 9: Befestigung Des Sensors
BLTMOD-Modul-Anschluss Tamper Öffnungsschutz JP1 Ausschluss hinterer Tamper JP3 Ausschluss Tamper Gelenkbügel Auswahl E.O.L.-Widerstände Mask Auswahl E.O.L.-Widerstände Alarm Auswahl E.O.L.-Widerstände Tamper Alarmausgang Tamperausgang Summer Trimmer IR1 (IR UP Empfindlichkeit) Trimmer MW (MW Empfindlichkeit) Trimmer IR2 (IR DOWN Empfindlichkeit) JP16 Reihenschaltung Maskierungsalarmklemme und Alarmklemme DIP-Schalter Ausgang Maskierungsalarm... -
Seite 10: Einschalten Und Initialisieren Des Sensors
wobei er in einer leicht erhöhten Position in Bezug auf die Platte zu halten ist, während das zu viel an Kabel aus dem Inneren herausgeholt wird. Dann den Sensor senkrecht nach unten schieben, bis der untere Halteclip einrastet (7, Abb. O). Zum eventuellen Ausbau wiederholen Sie den Vorgang in umgekehrter Reihenfolge, indem Sie gleichzeitig mit einem kleinen Schlitzschraubendreher den unteren Halteclip in Richtung des Sensors drücken. -
Seite 11: Einstellung Der Empfindlichkeit
Auswahl der E.O.L.-Endwiderstände Der Sensor verfügt über integrierte E.O.L.-Endwiderstände für Alarm, Sabotage und Masking. Die Widerstandswerte sind bereits standardmäßig für die volle Kompatibilität mit Comelit-Zentralen konfiguriert, können aber bei Bedarf anders gewählt werden. Beachten Sie die Anweisungen des Herstellers der Alarmzentrale, um die richtige Konfiguration zu ermitteln. -
Seite 12: Funktionen Der Dip-Schalter
Die Funktionen der DIP-Schalter werden in den folgenden Abschnitten beschrieben. Eine Einstellung mit einem Sternchen kennzeichnet den Standardwert. ACHTUNG! Wenn DIP6 auf ON steht, erfolgt die Sensorkonfiguration über die COMELIT SENSOR App und daher sind einige DIP-Schalter deaktiviert (siehe Abschnitt „DIP6 - FERNPROGRAMMIERUNG“). - Seite 13 Vermeiden Sie auch, Möbelstücke, offene Türen, sperrige Gegenstände oder hängende Kleidung in der Nähe des Sensors abzustellen. Die Anti-Masking-Funktion ist bei einer erfassten Raumtemperatur über 0 °C aktiv, kann aber über die COMELIT SENSOR App (DIP6 = ON) auch für Temperaturwerte unter 0 °C aktiviert werden, sowie einen spezifischen Empfindlichkeitswert definieren.
-
Seite 14: Dip7 - Alarm-Bündelung
COMELIT SENSOR ist die innovative Anwendung, die auf der Android-Plattform entwickelt wurde, um die Installation von COMELIT-Außensensoren zu erleichtern. Mit COMELIT SENSOR lässt sich der Sensor optimal einstellen, um den zu schützenden Bereich zu definieren und Fehlalarme zu minimieren. Die Anwendung ermöglicht es Ihnen, einen völlig neuartigen Walk-Test durchzuführen: Über eine Bluetooth- Verbindung können Sie auf Ihrem Gerät (Tablet oder Smartphone) in Echtzeit den von den einzelnen Köpfen wahrgenommenen... -
Seite 15: Zubehör
Zubehör In manchen Situationen kann der Erfassungsbereich zu groß sein und zu einer potenziellen Problemquelle werden, wenn Äste, Vorhänge, Fenster usw. vorhanden sind. Der Erfassungsbereich des IR-Kopfes kann verringert werden, indem einige Strahlen mit den mitgelieferten Klebemasken unterdrückt werden. Mit einem Cutter vorsichtig die Abschnitte (Streifen) von der Klebeschablone entfernen, die den Bereichen entsprechen für die Sie die Erkennung gewährleisten wollen, da sie in den „stabileren“... - Seite 16 Alternatives Anschlussschema 2 (DOPPELABGLEICH + ENTSPR. ANTI-MASKING NC) ALARM&TAMPER (2E.O.L.) + entspr. MASKING (NC) Alternatives Anschlussschema 3 (EINZELABGLEICH + ENTSPR. TAMPER&ANTI-MASKING NC) ALARM (E.O.L.) + entspr. TAMPER&MASKING (NC) Alternatives Anschlussschema 4 (DOPPEL NC) ALARM (NC) + entspr. TAMPER&MASKING (NC)
- Seite 17 Alternatives Anschlussschema 5 (EINZEL NC) ALARM&TAMPER&MASKING (NC)
-
Seite 18: Hinweise
Dieses Comelit-Produkt ist für den Einsatz in Audio- und Audio-Video-Türsprechanlagen in Wohn-, Geschäfts-, Industrie- und öffentlichen Gebäuden oder für den öffentlichen Gebrauch konzipiert und hergestellt. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Das Produkt muss fachgerecht installiert werden. Leitungen Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. - Seite 19 w w w . c o m e l i t g r o u p . c o m 2. Ausgabe Rev.1 04/2025 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy Cod. 2G40003495...
