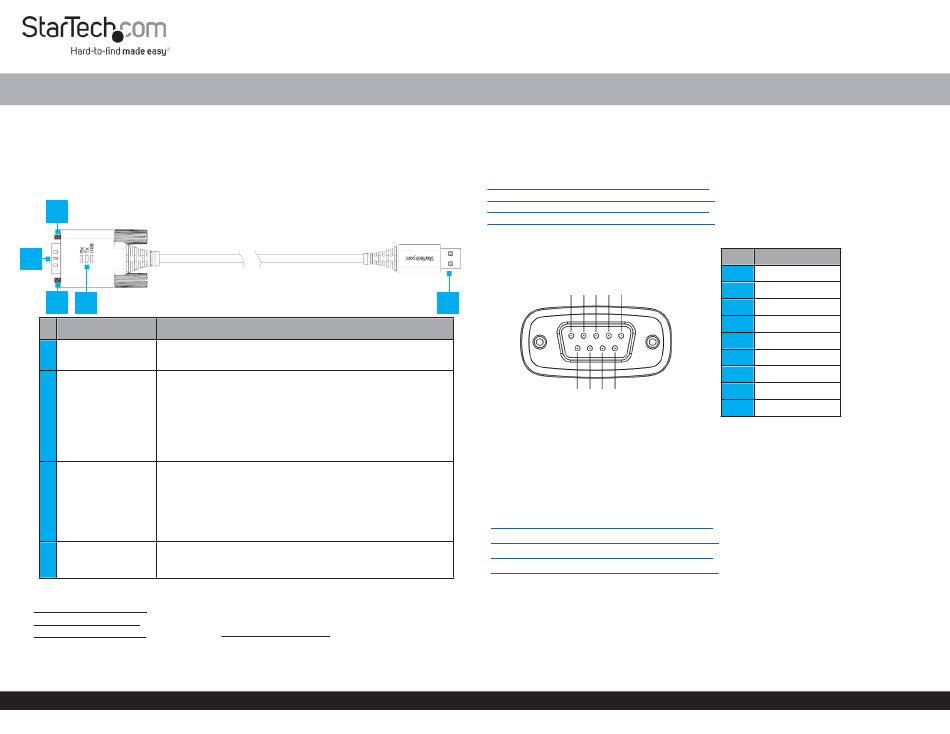

StarTech 1P1FFC-USB-SERIAL Schnellstartanleitung

FTDI USB-A auf RS232 DB9 Serielles Adapterkabel - M/M - ESD Stufe 4
Produkt-ID
1P1FFC-USB-SERIAL
1P3FFCB-USB-SERIAL
1P6FFC-USB-SERIAL
1P10FFC-USB-SERIAL
2
1
2 3
Komponente
1 Serieller Anschluss • Verbindung mit einem seriellen Peripheriegerät
DB9
•
Dient zur Sicherung des seriellen DB9-
Anschlusses an das serielle Peripheriegerät
• Die mitgelieferten DB9-Muttern können für die
2 DB9-Schrauben
Kompatibilität mit seriellen Peripheriegeräten oder
Kabeln installiert werden
• 1P1FFC-USB-SERIAL wird mit den DB9-Muttern geliefert
vorinstalliert und die DB9-Schrauben enthalten
•
Datenempfangs-LED: Blinkt grün, um Aktivität
anzuzeigen
3 LED-Anzeigen
• Datenübertragungs-LED: Blinkt gelb, um Aktivität
anzuzeigen
•
USB-LED: Solide blau, um anzuzeigen, dass der Treiber
installiert wurde und die USB-Verbindung erkannt wurde.
• Schließen Sie den USB-Seriellen-Adapter an einen
USB-Typ-A-
4
freien USB-A-Anschluss
Anschluss
Inhalt des Pakets
1P3FFCB-USB-SERIELL
Anschluss
1P6FFC-USB-SERIELL
1P10FFC-USB-SERIELL
• USB-seriell-Adapter x 1
•
DB9-Schrauben x 2
•
Schnellstart-Anleitung x 1
Handbücher, FAQs, Videos, Treiber, Downloads, technische Zeichnungen und vieles mehr finden Sie unter www.startech.com/de-de/support.
Funktion
1P1FFC-USB-SERIELL
• USB-seriell-Adapter x 1
• DB9-Schrauben x 2
•
Schnellstart-Anleitung x 1
Anforderungen
•
USB Typ-A-fähiger Computer x 1
Die neuesten Treiber/Software, Produktinformationen, technischen Spezifikationen und
Konformitätserklärungen finden Sie auf unserer Website:
www.StarTech.com/de-de/1P1FFC-USB-SERIAL
www.StarTech.com/de-de/1P3FFCB-USB-SERIAL
www.StarTech.com/de-de/1P6FFC-USB-SERIAL
www.StarTech.com/de-de/1P10FFC-USB-SERIAL
Pinout-Diagramm
1 2 3 4 5
4
6 7 8 9
Installation
Installieren Sie den Treiber und den Adapter
Hinweis:
Die Treiber sollten bei den meisten unterstützten Betriebssystemen automatisch
installiert werden. Falls dies nicht der Fall ist, führen Sie bitte die folgenden Schritte aus:
1.
Navigieren Sie zu:
www.StarTech.com/de-de/1P1FFC-USB-SERIAL
www.StarTech.com/de-de/1P3FFCB-USB-SERIAL
www.StarTech.com/de-de/1P6FFC-USB-SERIAL
www.StarTech.com/de-de/1P10FFC-USB-SERIAL
2.
Klicken Sie auf die Registerkarte Treiber/Downloads.
3.
Laden Sie unter Driver(s) das entsprechende Treiberpaket für Ihr
Betriebssystem herunter.
Schnellstart-Anleitung
Stift RS-232
DCD
1
RXD
2
TXD
3
DTR
4
GND
5
DSR
6
RTS
7
CTS
8
RI
9
Handbuch Revision: November 8, 2024
