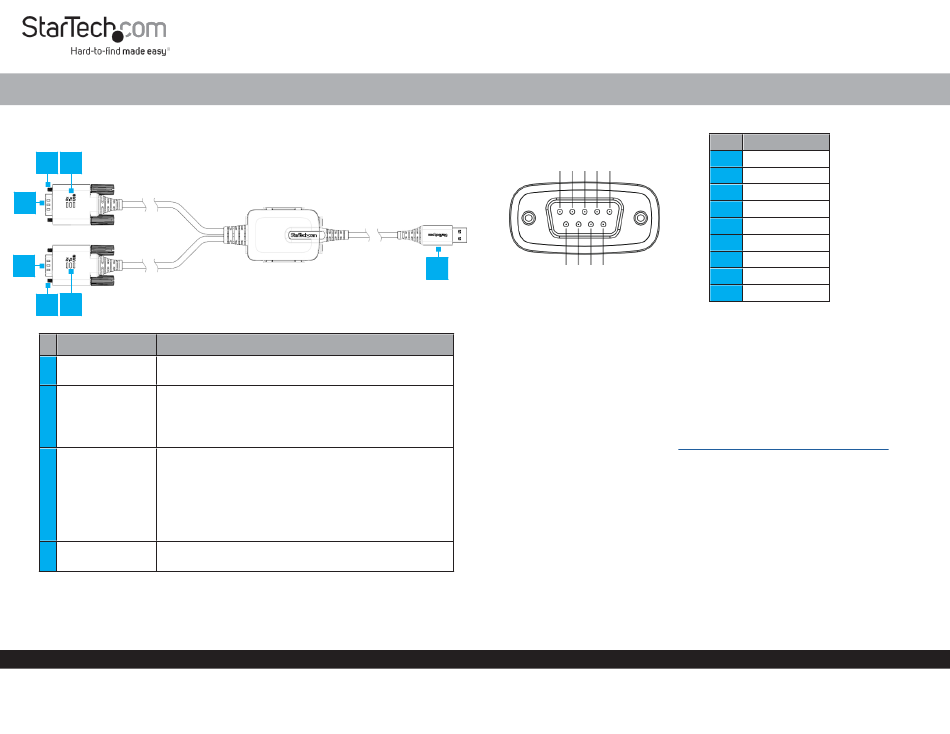

StarTech 2P6FFC-USB-SERIAL Schnellstartanleitung

2m FTDI USB-A auf 2-Port RS232 DB9 Serielles Adapterkabel - M/M
Produkt-ID
2P6FFC-USB-SERIAL
2 3
1
1
2 3
Komponente
Serieller DB9 •
Verbindung mit einem seriellen Peripheriegerät
1
Anschluss
•
Wird verwendet, um den seriellen DB9-Anschluss
mit dem seriellen Peripheriegerät zu verbinden.
DB9-Schrauben
2
•
Die mitgelieferten DB9-Muttern können für die
Kompatibilität mit seriellen Peripheriegeräten oder Kabeln
installiert werden.
LED für den Datenempfang: Blinkt grün, um Aktivität
•
anzuzeigen
LED-Anzeigen
3
Datenübertragungs-LED: Blinkt gelb, um Aktivität
•
anzuzeigen
USB-LED: Solide blau, um anzuzeigen, dass der Treiber
•
installiert wurde und die USB-Verbindung aufgezeichnet
wurde.
•
Schließen Sie den USB-Seriellen-Adapter an einen
USB Typ-A Anschluss
4
verfügbaren USB-A Anschluss
Handbücher, FAQs, Videos, Treiber, Downloads, technische Zeichnungen und mehr finden Sie unter www.startech.com/de-de/support.
4
Funktion
Pinout Diagramm
1 2 3 4 5
6 7 8 9
Inhalt des Pakets
•
2-Port USB zu Seriell Adapter x 1
•
Montagebügel x 1
•
DB9 Muttern x 4
•
Schnellstart-Anleitung x 1
Anforderungen
•
USB Typ-A-fähiger Computer x 1
Die neuesten Treiber/Software, Produktinformationen, technischen Spezifikationen und
Konformitätserklärungen finden Sie unter:
Installation
(Optional) Montieren Sie den seriellen USB-Adapter
Hinweis: Bevor Sie den USB-Seriellen-Adapter montieren, vergewissern Sie sich, dass die Oberfläche,
an der Sie ihn montieren, stabil genug ist, um das Gewicht des USB-Seriellen-Adapters zu tragen.
1.
Bestimmen Sie die Montagefläche und den Platz für den USB Seriellen Adapter.
2.
Befestigen Sie die mitgelieferte Halterung mit dem entsprechenden
Befestigungsmaterial (z.B. Holzschrauben) durch die beiden Löcher der Halterung an der
gewünschten Montagefläche.
Hinweis:
Die Montagehalterung ist für M4-Flachkopfschrauben ausgelegt.
3.
Drücken Sie den USB-Seriellen-Adapter fest in die Montagehalterung, bis er einrastet.
Schnellstart-Anleitung
Stift RS-232
DCD
1
RXD
2
TXD
3
DTR
4
GND
5
DSR
6
RTS
7
CTS
8
RI
9
www.StarTech.com/de-de/2P6FFC-USB-SERIAL
Handbuch Revision: Oktober 4, 2023
