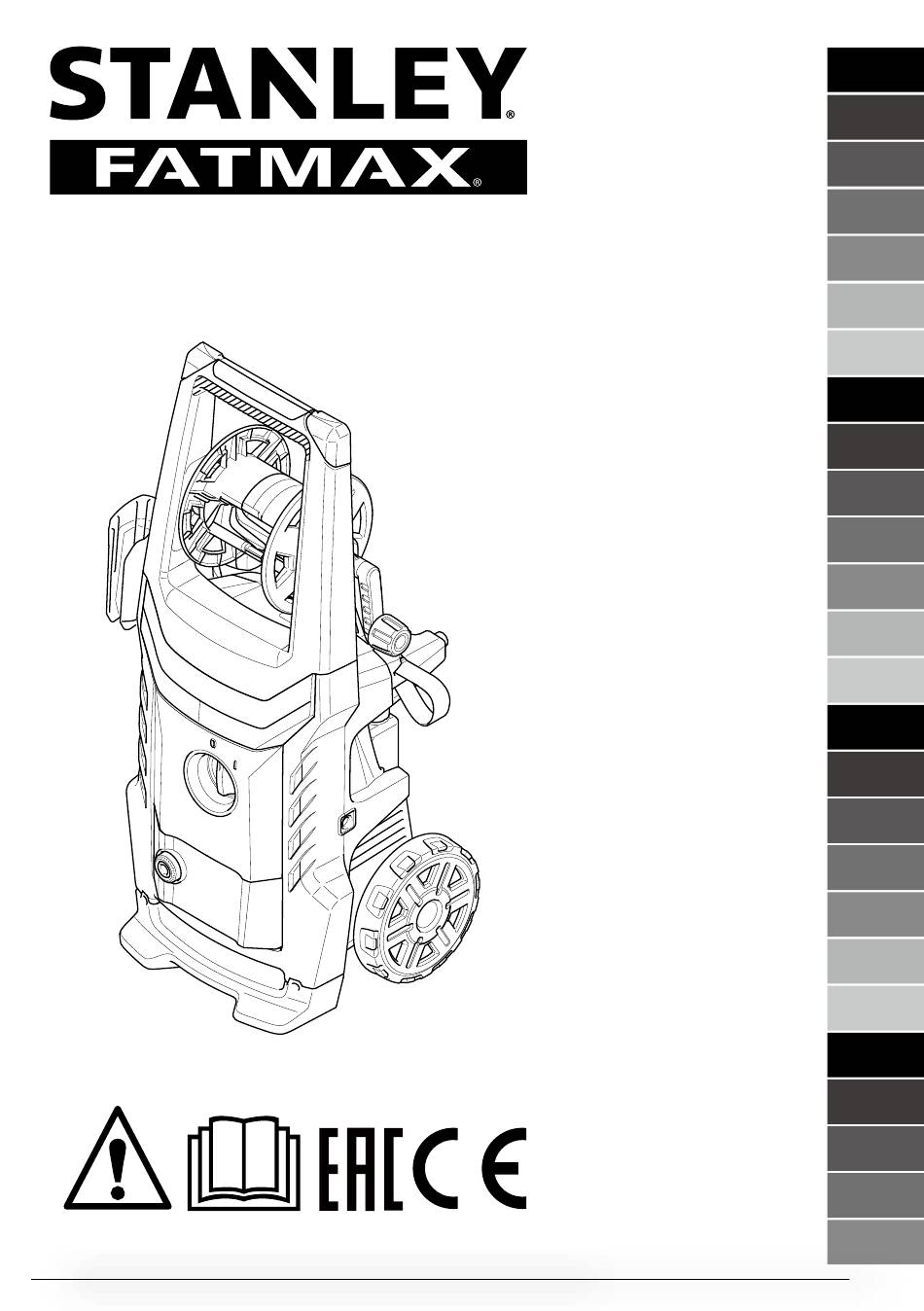

Seite 1 High pressure washer Original instructions Idropulitrice alta pressione Istruzioni originali Водоструйна машина Превод на оригиналните инструкции Vysokotlaký čistič Překlad originálního návodu SXFPW23 Højtryksrenser Oversættelse af den originale brugsanvisning SXFPW23P Hochdruckreiniger Übersetzung der Originalanleitung Πλυστικό μηχάνημα υψηλής πίεσης Μετάφραση των γνήσιων οδηγιών Hidrolimpiadora de alta presión Traducción de las instrucciones originales Kõrgsurvepesur...
Seite 2 Please read these instructions carefully before use. Please retain these instructions for future reference. In case of problems or difficulties, please contact the consumer helpline: www.2helpu.com Page: 7-16 Leggere attentamente queste istruzioni prima dell’uso. Conservare queste istruzioni per future consultazioni. In caso di problemi o difficoltà, contattate l’helpline consumatori: www.2helpu.com Pagina: 17-27 Прочетете...
Seite 3 SXFPW23 SXFPW23 SXFPW23P SXFPW23P SXFPW23P SXFPW23P...
Seite 4 KO !
Seite 5 SXFPW23P SXFPW23P...
Seite 58: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN 1.1 Bei dem von Ihnen erworbenen Produkt handelt es sich um ein hochtechnisiertes Gerät von einem der erfahrensten europäischen Hersteller von Hochdruckreinigern. Lesen Sie die vorliegende Bedienungsanleitung aufmerksam durch und befolgen Sie bei jedem Gebrauch des Geräts alle in ihr enthaltenen Anweisungen, um alle Leistungsmerkmale des Geräts nutzen zu können. Beim Anschließen, beim Gebrauch und bei der Wartung des Geräts sind alle erforderlichen Vorsichtsmaßnahmen zu treffen, um die eigene Sicherheit und die der in unmittelbarer Nähe befindlichen Personen zu gewährleisten.
Seite 59 Verbotszeichen: Es weist darauf hin, dass die nationalen Bestimmungen möglicherweise den Anschluss des Geräts an das Trinkwassernetz verbieten. Warnzeichen: Es weist darauf hin, dass der Wasserstrahl nicht auf Personen, Tiere, elektrische Ausrüstungen und das Gerät selbst gerichtet werden darf. Dieses Gerät hat die Schutzklasse II. Das heißt, dass es eine verstärkte und doppelte Isolierung hat.
Seite 60 SICHERHEITSVORSCHRIFTEN/RESTRISIKEN WARNHINWEISE: VERBOTE 3.1.1 a . Kindern darf NICHT erlaubt werden, das Gerät zu benutzen oder mit chtung ihm zu spielen. 3.1.2 a . Der Druckstrahl kann bei unsachgemäßem Umgang gefährlich sein. chtung 3.1.3 a . Das Gerät NICHT mit entzündbaren, giftigen bzw. mit solchen Flüssigkeiten chtung betreiben, die seinen ordnungsgemäßen Betrieb beeinträchtigen könnten.
Seite 61 3.1.16 a . KEINE unbefugten Eingriffe am Regelventil und an den chtung Sicherheitsvorrichtungen vornehmen und ihre Einstellungen NICHT verändern. 3.1.17 a . NICHT den Originaldurchmesser der Düse verändern. chtung 3.1.18 a . Das Gerät NICHT am NETZKABEL ziehen. chtung 3.1.19 a .
Seite 62 3.2.8 a . Beim Gebrauch der Hochdruckreiniger könnten Aerosole entstehen. chtung Das Einatmen von Aerosolen kann für die Gesundheit gefährlich sein. 3.2.9 a . Die Bedienungsperson muss die Risiken abwägen und je nach zu chtung reinigender Oberfläche und vorliegender Umgebung gegebenenfalls geeignete Maßnahmen zum Schutz vor Aerosolen ergreifen.
Seite 63 3.2.20 a . Dieses Gerät wurde für den Betrieb mit dem vom Hersteller gelieferten chtung oder empfohlenen Reinigungsmitteln konstruiert. Die Verwendung von anderen Reinigungsmitteln oder chemischen Produkten kann sich nachteilig auf seine Sicherheit auswirken. 3.2.21 a . Den Kontakt der Haut und vor allem der Augen mit dem Reinigungsmittel chtung unbedingt vermeiden! Nach Augenkontakt sofort mit reichlich Wasser ausspülen und unverzüglich ärztliche Hilfe in Anspruch nehmen!
Seite 64: Installation (Abb. 2)
Achtung Keine unbefugten Änderungen am Sicherheitsventil vornehmen und seine Einstellung nicht verändern. - Sicherheits- und/oder Druckbegrenzungsventil. - Das Sicherheitsventil ist auch ein Druckbegrenzungsventil. Beim Lösen des Benutzerhandbuch Hebels der Pistole öffnet sich das Ventil und das Wasser läuft zurück zur Saugseite der Pumpe oder wird auf den Boden abgelassen.
Seite 65 Senkrechte Flächen von unten nach oben bearbeiten. Die INFORMATIONEN ZUM GEBRAUCH (ABB. 4)/SEITE 6 Reinigungsmittellösung 1 bis 2 Minuten einwirken lassen, jedoch Bedieneinrichtungen die Oberflächen nicht trocknen lassen. Dann die Oberflächen mit - Geräteschalter (H). dem Hochdruckstrahl in einem Abstand von mindestens 30 cm Den Geräteschalter in die Schaltstellung (ON/I) schalten, um den von unten nach oben waschen.
Seite 66 INFORMATIONEN ZU BETRIEBSSTÖRUNGEN Fehlfunktionen Wahrscheinliche Ursachen Abhilfe Düse verschlissen. Düse ersetzen. Wasserfilter verschmutzt. Den Filter (L) reinigen (Abb. 5). Wasserzulauf ungenügend. Wasserhahn ganz öffnen. Pumpe erreicht nicht den Es wird Luft angesaugt. Armaturen überprüfen. vorgeschriebenen Druck. Das Gerät abschalten und die Pistole betätigen, bis ein kontinu- Luft in der Pumpe.
Seite 67: Vermeidung Einer Beschädigung Der Oberflächen
12.4 Niemals die Turbodüse zum Reinigen irgendeines Teils des Fahrzeugs verwenden. 12.5 Für weitere Informationen siehe den Abschnitt “8.7 Ratschläge zum richtigen Gebrauch”. EG-Konformitätserklärung Die Firma Annovi Reverberi S.p.A., Modena, Italien, erklärt, dass das/die folgende/n Gerät/e Stanley: Bezeichnung des Geräts Hochdruckreiniger Modellnr.
Seite 68: Technische Daten
Benutzerhandbuch Technische Daten Technische Daten Einheit SXFPW23 - SXFPW23P Fördermenge l/min Max. Fördermenge l/min 8,33 Druck 11,5 Max. Druck Leistung Zulauftemperatur °C Max. Zulaufdruck Rückstoßkraft der Pistole beim max. Druck 13,9 Pumpenöltyp Schutzklasse Isolationsklasse Motor Klasse Schutzart Motor IPX5 Spannung V~ / Hz 220-240 / 50-60 Maximal zulässige Netzimpedanz...
Seite 279 1 ÷ 25 m 25 ÷ 50 m Volt 220-240 V~ 2 x 1,5 mm 2 x 2,5 mm...
