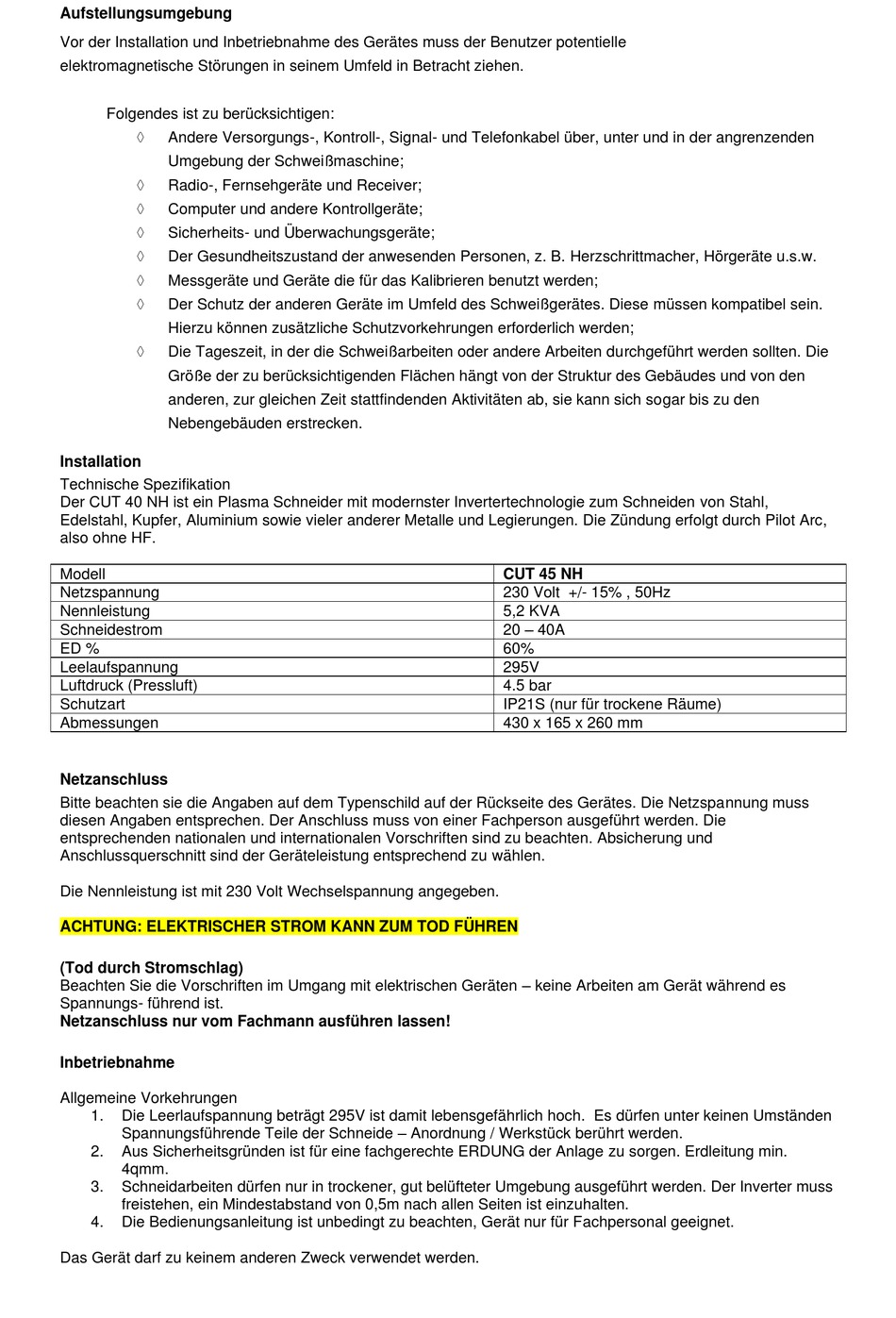

Aufstellungsumgebung
Vor der Installation und Inbetriebnahme des Gerätes muss der Benutzer potentielle
elektromagnetische Störungen in seinem Umfeld in Betracht ziehen.
Folgendes ist zu berücksichtigen:
Andere Versorgungs-, Kontroll-, Signal- und Telefonkabel über, unter und in der angrenzenden
Umgebung der Schweißmaschine;
Radio-, Fernsehgeräte und Receiver;
Computer und andere Kontrollgeräte;
Sicherheits- und Überwachungsgeräte;
Der Gesundheitszustand der anwesenden Personen, z. B. Herzschrittmacher, Hörgeräte u.s.w.
Messgeräte und Geräte die für das Kalibrieren benutzt werden;
Der Schutz der anderen Geräte im Umfeld des Schweißgerätes. Diese müssen kompatibel sein.
Hierzu können zusätzliche Schutzvorkehrungen erforderlich werden;
Die Tageszeit, in der die Schweißarbeiten oder andere Arbeiten durchgeführt werden sollten. Die
Größe der zu berücksichtigenden Flächen hängt von der Struktur des Gebäudes und von den
anderen, zur gleichen Zeit stattfindenden Aktivitäten ab, sie kann sich sogar bis zu den
Nebengebäuden erstrecken.
Installation
Technische Spezifikation
Der CUT 40 NH ist ein Plasma Schneider mit modernster Invertertechnologie zum Schneiden von Stahl,
Edelstahl, Kupfer, Aluminium sowie vieler anderer Metalle und Legierungen. Die Zündung erfolgt durch Pilot Arc,
also ohne HF.
Modell
Netzspannung
Nennleistung
Schneidestrom
ED %
Leelaufspannung
Luftdruck (Pressluft)
Schutzart
Abmessungen
Netzanschluss
Bitte beachten sie die Angaben auf dem Typenschild auf der Rückseite des Gerätes. Die Netzspannung muss
diesen Angaben entsprechen. Der Anschluss muss von einer Fachperson ausgeführt werden. Die
entsprechenden nationalen und internationalen Vorschriften sind zu beachten. Absicherung und
Anschlussquerschnitt sind der Geräteleistung entsprechend zu wählen.
Die Nennleistung ist mit 230 Volt Wechselspannung angegeben.
ACHTUNG: ELEKTRISCHER STROM KANN ZUM TOD FÜHREN
(Tod durch Stromschlag)
Beachten Sie die Vorschriften im Umgang mit elektrischen Geräten – keine Arbeiten am Gerät während es
Spannungs- führend ist.
Netzanschluss nur vom Fachmann ausführen lassen!
Inbetriebnahme
Allgemeine Vorkehrungen
1.
Die Leerlaufspannung beträgt 295V ist damit lebensgefährlich hoch. Es dürfen unter keinen Umständen
Spannungsführende Teile der Schneide – Anordnung / Werkstück berührt werden.
2.
Aus Sicherheitsgründen ist für eine fachgerechte ERDUNG der Anlage zu sorgen. Erdleitung min.
4qmm.
3.
Schneidarbeiten dürfen nur in trockener, gut belüfteter Umgebung ausgeführt werden. Der Inverter muss
freistehen, ein Mindestabstand von 0,5m nach allen Seiten ist einzuhalten.
4.
Die Bedienungsanleitung ist unbedingt zu beachten, Gerät nur für Fachpersonal geeignet.
Das Gerät darf zu keinem anderen Zweck verwendet werden.
CUT 45 NH
230 Volt +/- 15% , 50Hz
5,2 KVA
20 – 40A
60%
295V
4.5 bar
IP21S (nur für trockene Räume)
430 x 165 x 260 mm
