Inleiding

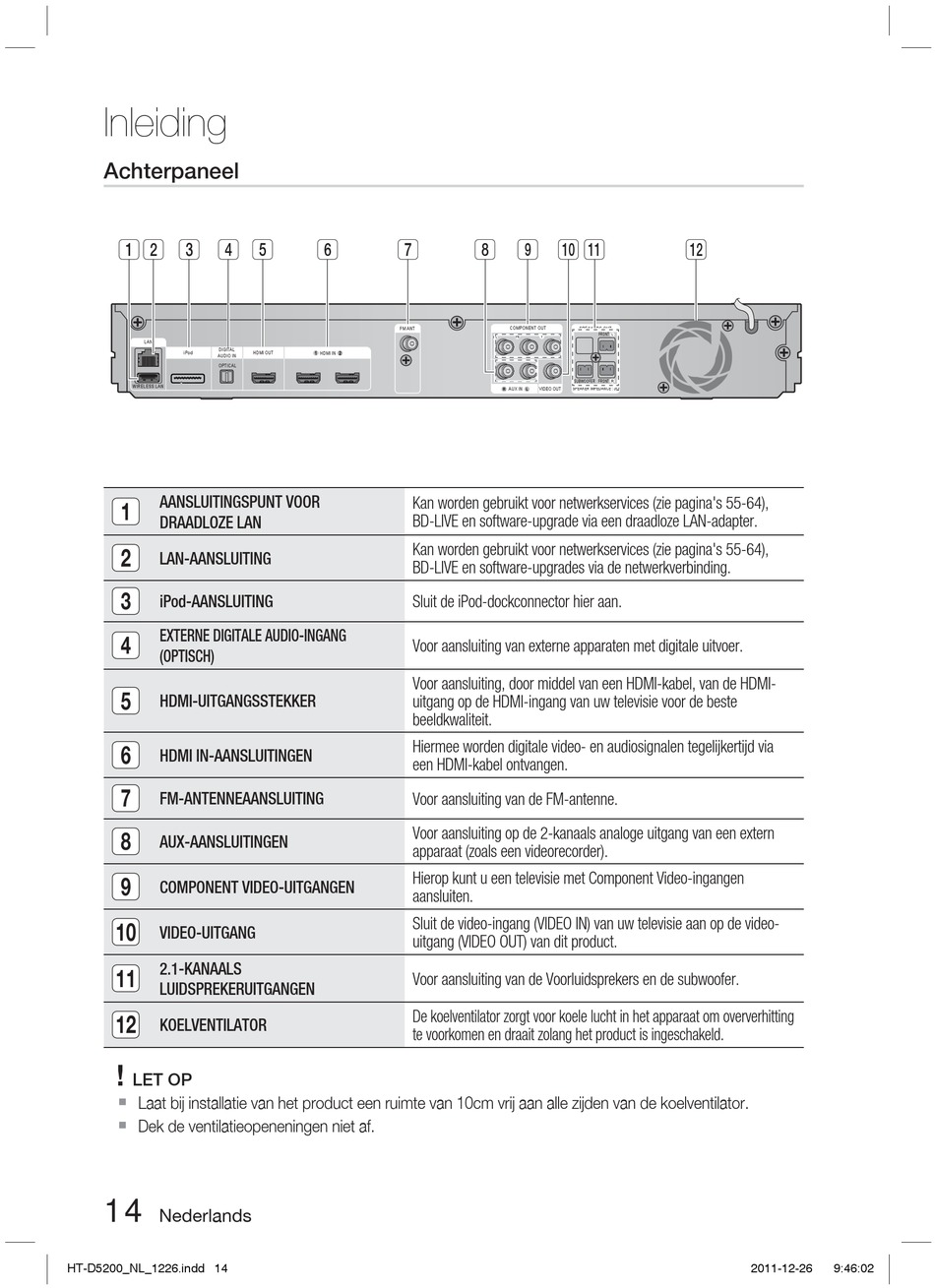

Achterpaneel

1 2 3 4
LAN
DIGITAL
iPod
AUDIO IN
OPTICAL
WIRELESS LAN
AANSLUITINGSPUNT VOOR
1
DRAADLOZE LAN
2
LAN-AANSLUITING
3
iPod-AANSLUITING
EXTERNE DIGITALE AUDIO-INGANG
4
(OPTISCH)
5
HDMI-UITGANGSSTEKKER
6
HDMI IN-AANSLUITINGEN
7
FM-ANTENNEAANSLUITING
8
AUX-AANSLUITINGEN
9
COMPONENT VIDEO-UITGANGEN
10
VIDEO-UITGANG
2.1-KANAALS
11
LUIDSPREKERUITGANGEN
12
KOELVENTILATOR
!
LET OP

Laat bij installatie van het product een ruimte van 10cm vrij aan alle zijden van de koelventilator.

Dek de ventilatieopeneningen niet af.
14
Nederlands
HT-D5200_NL_1226.indd 14 HT-D5200_NL_1226.indd 14
5 6 7
FM ANT
HDMI OUT HDMI IN
Kan worden gebruikt voor netwerkservices (zie pagina's 55-64),
BD-LIVE en software-upgrade via een draadloze LAN-adapter.
Kan worden gebruikt voor netwerkservices (zie pagina's 55-64),
BD-LIVE en software-upgrades via de netwerkverbinding.
Sluit de iPod-dockconnector hier aan.
Voor aansluiting van externe apparaten met digitale uitvoer.
Voor aansluiting, door middel van een HDMI-kabel, van de HDMI-
uitgang op de HDMI-ingang van uw televisie voor de beste
beeldkwaliteit.
Hiermee worden digitale video- en audiosignalen tegelijkertijd via
een HDMI-kabel ontvangen.
Voor aansluiting van de FM-antenne.
Voor aansluiting op de 2-kanaals analoge uitgang van een extern
apparaat (zoals een videorecorder).
Hierop kunt u een televisie met Component Video-ingangen
aansluiten.
Sluit de video-ingang (VIDEO IN) van uw televisie aan op de video-
uitgang (VIDEO OUT) van dit product.
Voor aansluiting van de Voorluidsprekers en de subwoofer.
De koelventilator zorgt voor koele lucht in het apparaat om oververhitting
te voorkomen en draait zolang het product is ingeschakeld.
8 9 10 11
COMPONENT OUT
SPEAKERS OUT
FRONT
SUBWOOFER FRONT
AUX IN VIDEO OUT SPEAKER IMPEDANCE : 3
