7links WLR-500.vpn Bedienungsanleitung
Dualband-wlan-reiserouter
Verwandte Anleitungen für 7links WLR-500.vpn
Inhaltszusammenfassung für 7links WLR-500.vpn

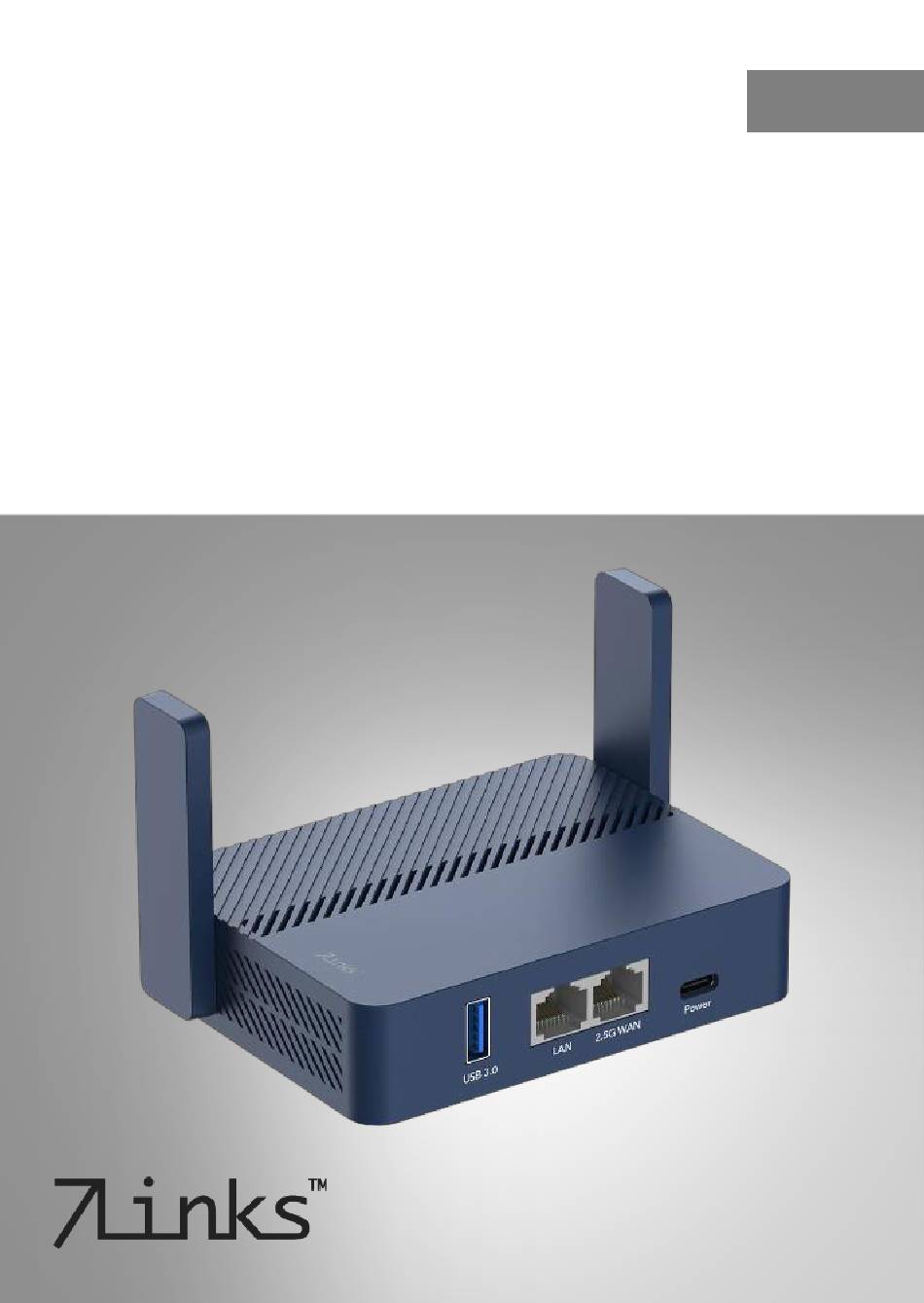

- Seite 1 Dualband-WLAN-Reiserouter WLR-500.vpn bis 3.000 MBit/s, mit WiFi 6, WISP, Open-VPN und USB-C Bedienungsanleitung ZX-5738-675...
-
Seite 2: Inhaltsverzeichnis
Zugriff auf die WLAN-Einrichtungsseite ......11 1. Einrichtung als WLAN-Router ........12 2. Einrichtung als WLAN-Zugangspunkt ......13 3. Einrichtung als drahtloser Extender ......14 4. Einrichtung im WISP-Modus ........15 5. Einrichtung im Client-Modus ........16 Problemlösungen ............17 7Links – www.7links.me... - Seite 3 Router ................18 Netzteil ................19 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. 7Links - www.7links.me...
-
Seite 4: Ihr Neuer Dualband-Wlan-Reiserouter
3.000 Mbit/s für schnelles Internet im ganzen Zuhause und unterwegs. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Dualband-WLAN-Router optimal einsetzen können. Lieferumfang • Dualband-WLAN-Reiserouter • Netzteil • RJ-45-Netzwerkkabel (60 cm) • Produktinformation 7Links – www.7links.me... -
Seite 5: Wichtige Hinweise Zu Beginn
Zubehör dürfen nur durch den Hersteller oder von durch ihn ausdrücklich hierfür autorisierte Personen durchge- führt werden. Führen Sie Reparaturen nie selbst aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe be- schädigt werden. 7Links - www.7links.me... - Seite 6 überfahren wird oder mit Hitzequellen oder scharfen Kanten in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden. • Ziehen Sie nach jedem Gebrauch oder bei Störungen während des Betriebs den Netzstecker des Geräts. • Technische Änderungen und Irrtümer vorbehalten. 7Links – www.7links.me...
-
Seite 7: Wichtige Hinweise Zur Entsorgung
Entsorgung wenden Sie sich bitte an die öf- fentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. 7Links - www.7links.me... -
Seite 8: Konformitätserklärung
Richtlinie 2014/53/EU, der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-5738 ein. 7Links – www.7links.me... -
Seite 9: Produktdetails
Produktdetails WLAN-Antennen USB-3.0-Port (Typ A-Buchse) LAN-Port (RJ45) WAN-Port (RJ45) USB-C-Stromanschluss Ein/Aus-Schalter Reset-Taste 7Links - www.7links.me... -
Seite 10: Inbetriebnahme
• Schließen Sie ein nicht-WLAN-fähiges Netzwerkgerät per Netzwerkkabel (RJ45) an den LAN-Port des Dualband- WLAN-Routers an. Bedeutung des Status-LED-Leuchtens • Rot blinkend: Routerstart nach Stromanschluss • Rot leuchtend: kein Internet vorhanden • Weiß blinkend: Aufbau der Internetverbindung • Weiß leuchtend: Internetzugriff vorhanden 7Links – www.7links.me... -
Seite 11: Einrichtung
Unterseite des Dualband-WLAN-Routers aufgedruckt ist. Sie gelangen auf die WLAN- Einrichtungsseite. HINWEIS: Nach dem Abmelden auf der WLAN- Einrichtungsseite können Sie sich mit dem von Ihnen in Schritt 3 vergebene Passwort erneut an- melden. 7Links - www.7links.me... -
Seite 12: Einrichtung Als Wlan-Router
GHz) eindeutige Namen (SSID), wählen Sie die bevor- zugte Verschlüsselung, legen Sie ein sicheres Passwort für Ihre WLAN-Netzwerke fest und tippen Sie auf Next (Weiter). HINWEIS: Zur Vermeidung von Verbindungsproblemen sollte das 2,4- und 5-GHz-WLAN über die SSID (Netz- werkname) eindeutig zuordenbar sein. 7Links – www.7links.me... -
Seite 13: Einrichtung Als Wlan-Zugangspunkt
4. Geben Sie dem WLAN unter 2.4G (2,4 GHz) und 5G (5 GHz) eindeutige Namen (SSID), wählen Sie die bevor- zugte Verschlüsselung, legen Sie ein sicheres Passwort für Ihre WLAN-Netzwerke fest und tippen Sie auf Next (Weiter). 7Links - www.7links.me... -
Seite 14: Einrichtung Als Drahtloser Extender
WLAN an. 4. Tippen Sie nach dem Verbinden auf Stellen Sie eine Verbindung zu xx-GHz-WLAN her, um die Dualband- Funktion verwenden zu können, und wiederholen Sie Schritt 3 für das zweite WLAN. 5. Tippen Sie auf Next (Weiter). 7Links – www.7links.me... -
Seite 15: Einrichtung Im Wisp-Modus
Die Einrichtung im WISP-Modus eignet ideal, um das Signal eines vorhandenen WLAN-Netzwerks zu verwenden und ein eigenständiges WLAN- Netzwerk zur Verfügung zu stellen. 1. Tippen Sie auf der WLAN-Einrichtungsseite auf die Opti- on WISP und anschließend auf Next (Weiter). 7Links - www.7links.me... -
Seite 16: Einrichtung Im Client-Modus
5. Einrichtung im Client-Modus HINWEIS: Die Einrichtung im Client-Modus eignet ideal, den Router als untergeordnetes Netzwerkgerät in ei- nem Geräteverbund zu verwenden. 1. Tippen Sie auf der WLAN-Einrichtungsseite auf die Opti- on Client und anschließend auf Next (Weiter). 7Links – www.7links.me... -
Seite 17: Problemlösungen
Geräte-Reset wieder möglich. Wie führe ich ein Geräte-Reset durch? • Halten Sie die Reset-Taste am Dualband-WLAN-Router ca. 5 Sekunden gedrückt und lassen Sie sie dann los. Der Router startet mit den Werkseinstellungen. Alle zuvor vorgenommen Konfigurationen gehen dabei verloren. 7Links - www.7links.me... -
Seite 18: Technische Daten
5.150 – 5.250 MHz 5-GHz- 5.250 – 5.350 MHz Funkfrequenz WLAN 5.470 – 5.725 MHz Sendeleistung max. 23 dBm Schutzart IP20 III (Schutz durch Klein- Schutzklasse spannung) Maße 118 x 80 x 28 mm Gewicht 409 g 7Links – www.7links.me... - Seite 19 Ausgangsspannung 5,0 Volt DC Ausgangsstrom 3,0 A Ausgangsleistung 15,0 Watt Durchschnittliche Effizienz im 83,96 % Betrieb Effizienz geringer Last 80,73 % (10 %): Leistungsaufnahme bei Nulllast 0,08 Watt II (Schutz durch doppelte Schutzklasse oder verstärkte Isolie- rung) 7Links - www.7links.me...
- Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)800–55–4000 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 10.04.2025 – GW//MF 7Links – www.7links.me...
