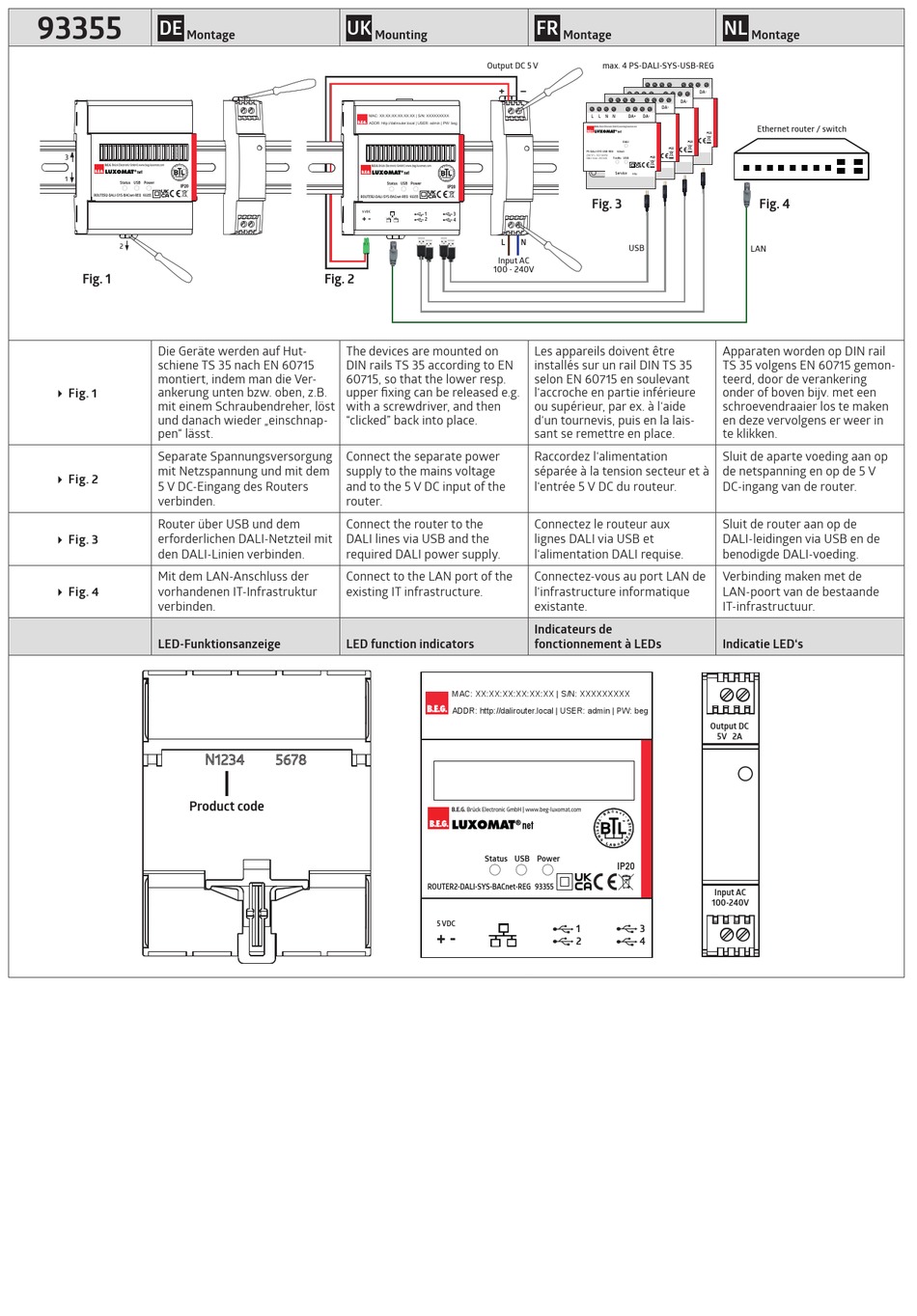

93355
DE
Montage
3
1
Status USB Power
IP20
ROUTER2-DALI-SYS-BACnet-REG 93355
2
Fig. 1
Die Geräte werden auf Hut-
schiene TS 35 nach EN 60715
montiert, indem man die Ver-
Fig. 1
ankerung unten bzw. oben, z.B.
mit einem Schraubendreher, löst
und danach wieder „einschnap-
pen" lässt.
Separate Spannungsversorgung
mit Netzspannung und mit dem
Fig. 2
5 V DC-Eingang des Routers
verbinden.
Router über USB und dem
Fig. 3
erforderlichen DALI-Netzteil mit
den DALI-Linien verbinden.
Mit dem LAN-Anschluss der
vorhandenen IT-Infrastruktur
Fig. 4
verbinden.
LED-Funktionsanzeige
Product code
UK
Mounting
Output DC 5 V
+
MAC: XX:XX:XX:XX:XX:XX | S/N: XXXXXXXXX
ADDR: http://dalirouter.local | USER: admin | PW: beg
Status USB Power
IP20
ROUTER2-DALI-SYS-BACnet-REG 93355
5 VDC
1
3
- +
2
4
Input AC
100 - 240V
Fig. 2
The devices are mounted on
DIN rails TS 35 according to EN
60715, so that the lower resp.
upper fixing can be released e.g.
with a screwdriver, and then
"clicked" back into place.
Connect the separate power
supply to the mains voltage
and to the 5 V DC input of the
router.
Connect the router to the
DALI lines via USB and the
required DALI power supply.
Connect to the LAN port of the
existing IT infrastructure.
LED function indicators
MAC: XX:XX:XX:XX:XX:XX | S/N: XXXXXXXXX
ADDR: http://dalirouter.local | USER: admin | PW: beg
Status USB Power
ROUTER2-DALI-SYS-BACnet-REG 93355
5 VDC
- +
FR
Montage
max. 4 PS-DALI-SYS-USB-REG
–
L
L
N
N
L
L
N
N
DA+
L
L
N
N
DA+
DA-
L
L
N
N
DA+
DA-
DALI
IP20
PS-DALI-SYS-USB-REG
92843
230 V , 50 / 60Hz
IP20
Service
DALI max. 210 mA
Traffic
USB
Service
Service
Fig. 3
L
N
USB
Les appareils doivent être
installés sur un rail DIN TS 35
selon EN 60715 en soulevant
l'accroche en partie inférieure
ou supérieur, par ex. à l'aide
d'un tournevis, puis en la lais-
sant se remettre en place.
Raccordez l'alimentation
séparée à la tension secteur et à
l'entrée 5 V DC du routeur.
Connectez le routeur aux
lignes DALI via USB et
l'alimentation DALI requise.
Connectez-vous au port LAN de
l'infrastructure informatique
existante.
Indicateurs de
fonctionnement à LEDs
IP20
1
3
2
4
NL
Montage
DA+
DA-
DA-
Ethernet router / switch
IP20
IP20
Fig. 4
LAN
Apparaten worden op DIN rail
TS 35 volgens EN 60715 gemon-
teerd, door de verankering
onder of boven bijv. met een
schroevendraaier los te maken
en deze vervolgens er weer in
te klikken.
Sluit de aparte voeding aan op
de netspanning en op de 5 V
DC-ingang van de router.
Sluit de router aan op de
DALI-leidingen via USB en de
benodigde DALI-voeding.
Verbinding maken met de
LAN-poort van de bestaande
IT-infrastructuur.
Indicatie LED's
Output DC
5V 2A
Input AC
100-240V
