TKS

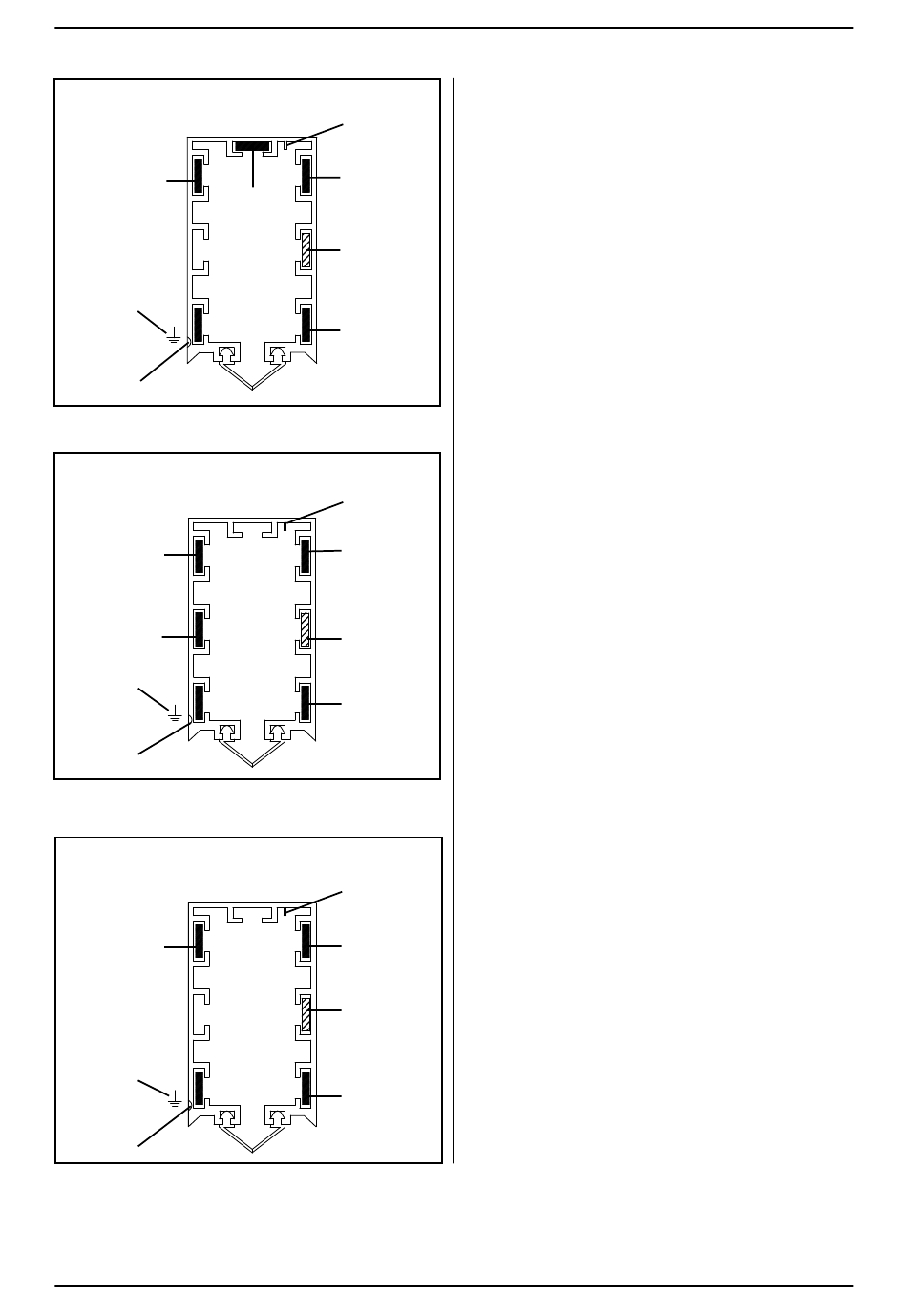

400V 3-pol + N (Rechte Schiene)
FEED ROBOT
L3
FEED ROBOT
FEED ROBOT
J
A
Abb� 12
400V 3-pol + N (Kurve)
L3
N
J
A
Abb� 12b
230V 3 polt
L3
J
A
Abb� 12c
B
L2
N
V
L1
B
L2
V
L1
B
L2
V
L1
• A lle Stromschieneneinheiten müssen mit
einem gelben Streifen A auf der gleichen Sei-
te versehen werden, da es sonst nicht möglich
ist, die Sicherungsrippe B zu
verwenden.
• D ie Sicherungsrippe verhindert, dass sich der
Stromabnehmer in die falsche Richtung dreht
und einen Kurzschluss verursacht.
• D ie Schienen bestehen aus
feuerfestem Kunststoff
Die Erdung (J) muss da angeschlossen
werden, wo ein gelber Streifen (A) an der
Außenseite der Schiene angebracht ist. Der
gelbe Streifen muss durchgehend über die
ganze Länge der Schiene verlaufen.
Jeder Kupferleiter ist an Stromeinspeisung
anzuschließen.
J = ERDUNG
L1 = PHASE
L2 = PHASE
L3 = PHASE
N = NEUTRALLEITER
V = HEIZUNG
In feuchter Umgebung oder bei schwankenden
Umgebungstemperaturen ist ein Heizkabel
einzusetzen. Beachten Sie im Übrigen die
Gebrauchsanweisung der Stromschiene
HINWEIS!
Von TKS wird die Verwendung eines
Heizkabels wegen höherer Betriebssicherheit
empfohlen.
HINWEIS!
Die Arbeiten müssen durch einen
autorisierten Elektriker durchgeführt werden.
25
