senseca PRO 241-2 Betriebsanleitung
Absolutdruck manometer
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für senseca PRO 241-2
Inhaltszusammenfassung für senseca PRO 241-2

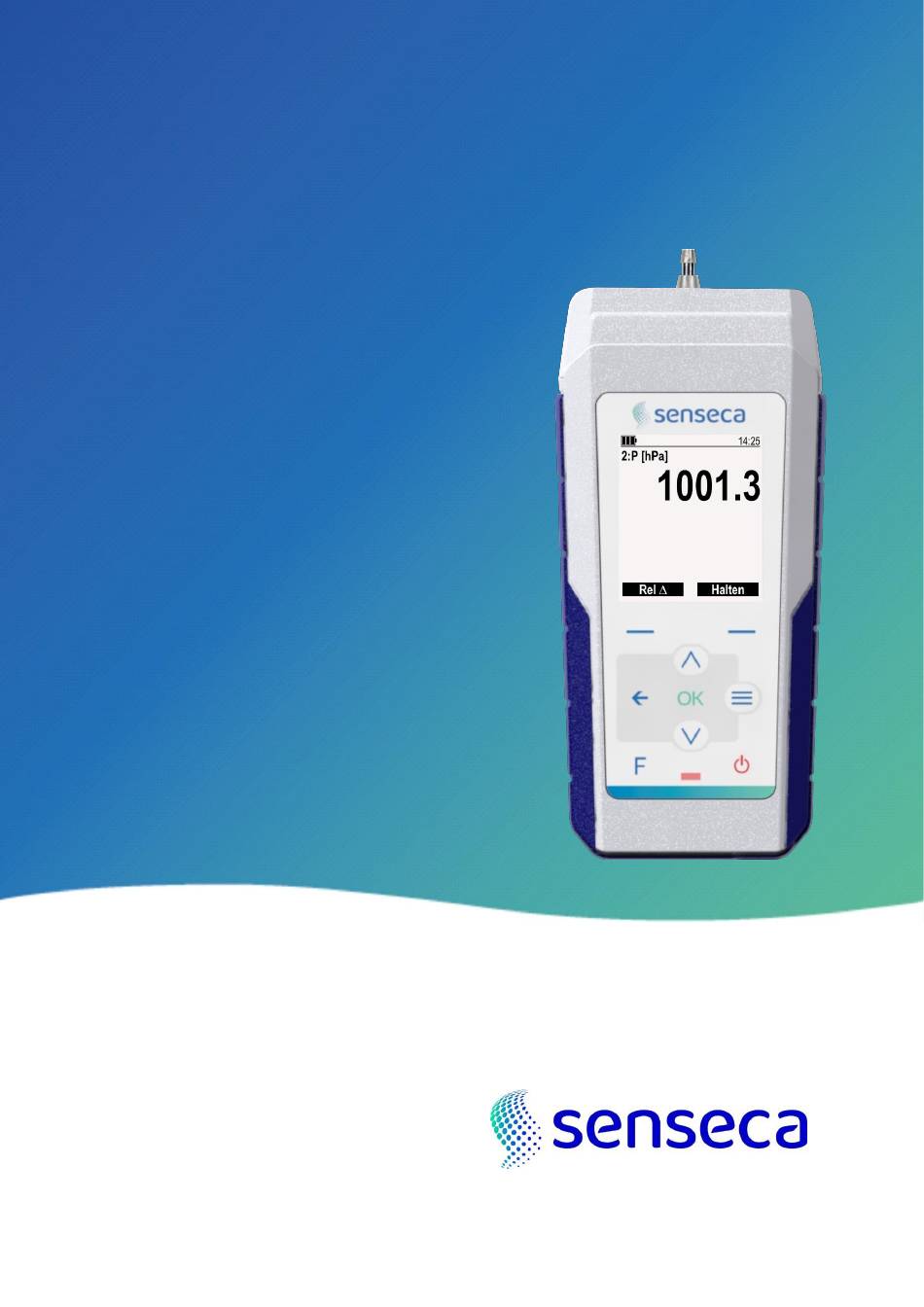

- Seite 1 BETRIEBSANLEITUNG PRO 241-2 PRO 245-2 Absolutdruck Manometer P-000105-10-DE 03/2025...
-
Seite 2: Inhaltsverzeichnis
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer Inhalt Allgemeine Informationen ........................ 3 1.1 Identifizierung des Produkts......................3 1.2 Informationen zur Sicherheit ......................4 Übersicht ..............................5 2.1 Umfang der Lieferung .......................... 5 Beschreibung ............................6 Inbetriebnahme ............................ 8 Messung Modus ..........................10 5.1 Haltefunktion ............................11... -
Seite 3: Allgemeine Informationen
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 1 Allgemeine Informationen Lesen Sie dieses Dokument sorgfältig durch und machen Sie sich mit der Bedienung des Geräts ver- traut, bevor Sie es benutzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Gerätes auf, damit es dem Personal/Benutzer im Zweifelsfall jederzeit zur Verfügung steht. -
Seite 4: Informationen Zur Sicherheit
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 1.2 Informationen zur Sicherheit Die einwandfreie Funktion und Betriebssicherheit des Gerätes ist nur dann gewährleistet, wenn bei der Benutzung die allgemeinen Sicherheitsbestimmungen und die speziellen Sicherheitsbestimmun- gen dieses Dokuments beachtet werden. Verwenden Sie das Gerät nicht unter anderen als den in diesem Dokument angegebenen klimatischen Bedingungen. -
Seite 5: Übersicht
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 2 Übersicht PRO 241-2 und PRO 245-2 sind professionelle, tragbare messgeräte. Das PRO Absolutdruck 245-2 verfügt außerdem über Datenaufzeichnungsfunktionen. Die Messgeräte verfügen über einen internen digitalen Absolutdrucksensor. Offset- und Stei- gungskorrekturen durch den Benutzer ermöglichen die Kompensation einer möglichen Sens- ordrift im Laufe der Zeit, um die beste Messgenauigkeit zu erreichen. -
Seite 6: Beschreibung
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 3 Beschreibung Druckanschluss. Linke Funktionstaste: Führt den unten links auf dem Display angezeigten Befehl aus. OK-Taste: Bestätigt die Auswahl. Taste: In der Messwertanzeige werden die verschiedenen verfügbaren Visualisie- rungsmodi durchlaufen; im Menü geht man eine Ebene höher und bricht alle nicht bestä- tigten Änderungen ab. - Seite 7 PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 10. Taste MENU: ruft das Konfigurationsmenü auf. 11. Pfeiltaste nach oben: blättert in einer Liste nach oben oder erhöht den Wert eines Para- meters. 12. Rechte Funktionstaste: Führt den unten rechts auf dem Display angezeigten Befehl aus.
-
Seite 8: Inbetriebnahme
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 4 Inbetriebnahme Stromversorgung Das Gerät wird mit 4 Alkalibatterien der Größe AA betrieben, Standard Auslieferungszustand ist mit eingelegten Batterien. Wenn Batterien nicht eingelegt sind oder getauscht werden sollen, lösen Sie die Befestigungs- schraube des Batteriefachdeckels, nehmen Sie den Deckel ab und legen Sie die Batterien wie unten gezeigt ein. - Seite 9 PRO 241-2 / PRO 245-2 – Absolutdruck Manometer Achtung! Verwenden Sie einen Schlauch mit einem Durchmesser, der mit dem Druckanschluss kompatibel ist. Der Innendurchmesser des Schlauchs sollte nicht zu groß sein, um Druckverluste zu vermeiden, und nicht zu klein, um zu vermeiden, dass der Anschluss beim Einführen des Schlauchs mechanisch gequetscht werden.
-
Seite 10: Messung Modus
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 5 Messung Modus Um das Gerät einzuschalten, drücken Sie die Taste ON/OFF. Nach ein paar Sekunden zeigt das Gerät den Messwert an. Hinweis: Wenn das Gerät zum ersten Mal eingeschaltet wird, erscheint automatisch das Menü mit einigen Werkseinstellungen (Sprache, Datum/Uhrzeit usw.);... -
Seite 11: Haltefunktion
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer Die Parameter werden numerisch und grafisch angezeigt. Um die Maßeinheit zu ändern, siehe den Abschnitt Konfiguration Kapitel [ S.13]. 5.1 Haltefunktion Die Hold-Funktion, die durch Drücken der rechten Funktionstaste aktiviert/deaktiviert werden kann, friert den aktuellen Messwert auf dem Display ein. -
Seite 12: Zurücksetzen Der Statistischen Werte
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 5.3 Zurücksetzen der statistischen Werte Um die statistischen Werte zurückzusetzen, drücken Sie die linke Funktionstaste (Auswählen) im Messbildschirm mit den Maximal-/Mittel-/Minimalwerten, die Messung ist negativ hervor- gehoben, dann drücken Sie die linke Funktionstaste (Leeren). -
Seite 13: Konfiguration
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 6 Konfiguration Drücken Sie die Taste MENU, um das Konfigurationsmenü aufzurufen. Das Menü ist in Ebenen gegliedert. Die aktuelle Ebene wird durch die Anzahl der sich überlap- penden Balken in der Kopfzeile des Menüs angezeigt:... - Seite 14 Nur im PRO 245-2 konfigurierbar zwischen COM-Anschluss (für die ‒ Aufzeichnung und serielle Kommunikation) oder Massenspeicher (für die Anzeige von Aufzeichnungsdateien vom PC aus). Im PRO 241-2 ist der Modus immer COM-Anschluss. Alarmeinstellungen Art der Alarmsignalisierung: Aus, akustisch (Summer) und/oder op- ‒...
-
Seite 15: Konfigurieren Eines Parameters
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 6.2 Konfigurieren eines Parameters Die Konfiguration eines Parameters kann die Auswahl einer der vorgeschlagenen Optionen oder die Festlegung eines numerischen Wertes erfordern. Konfigurieren eines Parameters durch Auswahl einer der vorgeschlagenen Optionen: Die aktuelle Einstellung ist durch ein Häkchen gekennzeichnet. Um sie zu ändern, wählen Sie eine Option mit den Pfeiltasten nach unten/oben und drücken Sie zur Bestätigung OK. -
Seite 16: Favoritenfunktionen (Menü Schnellzugriff)
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 6.3 Favoritenfunktionen (Menü Schnellzugriff) Häufig verwendete Menüpunkte können in eine Liste von Favoritenfunktionen aufgenommen werden, so dass sie leicht zugänglich sind, ohne dass man durch die Menüstruktur navigieren muss. Um einen Menüpunkt in die Liste der Favoritenfunktionen aufzunehmen, wählen Sie ihn im Menü... -
Seite 17: Geschützter Modus
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 6.4 Geschützter Modus Die Konfiguration des Geräts kann mit einem numerischen Code (PIN) geschützt werden, der für den Zugriff auf das Menü oder das Senden serieller Befehle erforderlich ist. In der Standardeinstellung ist der geschützte Modus deaktiviert. Um den geschützten Modus zu aktivieren, wählen Sie Einstellungen →... -
Seite 18: Grundlagen Der Messung
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 7 Grundlagen der Messung Der geräteinterne Drucksensor erfasst den absoluten Druck, der auf den Eingang. Vorsicht! • Der angegebene maximale Überdruck darf nicht überschritten werden, da der Sensor sonst beschädigt werden kann. -
Seite 19: Aufzeichnung (Nur Pro 245-2)
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 9 Aufzeichnung (nur PRO 245-2) Die Aufzeichnungs-Funktion speichert im Speicher des Geräts die ermittelten Messwerte mit Datum und Uhrzeit jedes Messkanals. Die Datenaufzeichnung kann automatisch, entsprechend dem eingestellten Intervall, oder einzeln (manuell) erfolgen. -
Seite 20: Einsehen Der Aufgezeichneten Daten
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer unterscheiden, die für alle einzelnen Aufzeichnungen eindeutig ist. Das Etikett kann zum Bei- spiel den Ort der Aufzeichnung bezeichnen; Aufzeichnungen, die an verschiedenen Orten ge- macht wurden, können mit unterschiedlichen Etiketten versehen werden. Es sind 20 verschie- dene Labels verfügbar (Location 1...20). -
Seite 21: Serielle Kommunikation
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 10 Serielle Kommunikation Es können serielle Befehle an das Gerät gesendet werden, um die Geräteinformationen und die Messwerte auszulesen. Um serielle Befehle an das Gerät zu senden, muss der Menüpunkt USB-Modus auf COM-An- schluss eingestellt werden. -
Seite 22: Batterie Management
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 11 Batterie Management Wenn die externe Stromversorgung nicht angeschlossen ist, zeigt das Batteriesymbol auf dem Display den Ladezustand der Batterie an. Wenn die Batterieladung nicht ausreicht, um eine korrekte Messung zu gewährleisten, schal- tet sich das Gerät aus. -
Seite 23: Wartung
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 12 Wartung Es wird empfohlen, jährlich eine Kalibrierung des Geräts in einem akkreditierten Labor durch- zuführen. 12.1 Reinigung Verwenden Sie keine aggressiven Reinigungsmittel oder solche, die mit den in den techni- schen Daten angegebenen Materialien nicht kompatibel sind. Verwenden Sie zur Reinigung ein weiches, trockenes oder mit klarem Wasser leicht angefeuchtetes Tuch. -
Seite 24: Technische Daten
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 13 Technische Daten Spezifikationen für die Messung Messbereich 0…1700.0 hPa Auflösung 0,1 hPa Genauigkeit ±2 hPa typ. @ T=5…30 °C ±1,25 %FSS Messrate 4 Messungen/s Überdruckgrenze ±3000 hPa Kompatible Medien Luft und nicht-aggressive trockene Gase Maßeinheiten... - Seite 25 PRO 241-2 / PRO 245-2 – Absolutdruck Manometer Betriebsbedingungen -5...50 °C / 0...85 %RH nicht kondensierend Lagertemperatur -25...65 °C (ohne Batterien) Schutzgrad IP 67 (außer Druckeingänge) IK 06 (1 Joule) Abmessungen 170 x 80 x 38 mm Gewicht ca. 340 g.
-
Seite 26: Zubehör
PRO 241-2 / PRO 245-2 – Absolutdruck Manometer 14 Zubehör Ersatz- und optionale Druckanschlüsse: GDZ-UT Universeller Druckanschluss mit Widerhaken für Schläuche mit 4 und 6 mm Innendurchmesser. Art. Nr. 479260 Ersatzteil - Im Lieferumfang enthalten GDZ-QC6 Schnellkupplungsdruckanschluss für Schlauch mit 4 mm Innendurchmesser. - Seite 27 Senseca Deutschland GmbH Hans-Sachs-Straße 26 93128 Regenstauf DEUTSCHLAND info@senseca.com...
